描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 张力传感器输入 | 2路（支持 ABB PFCL/PFTL 系列） |
| 激发信号 | 0.5 A rms，330 Hz |
| 模拟电压输出 | -5 ~ +11V（最大负载 5 mA） |
| 模拟电流输出 | 0 ~ 21 mA（最大负载 550 Ω） |
| 可选滤波器 | 15 / 30 / 75 / 250 / 750 / 1500 ms |
| 供电电压（IP65 版） | DC 24V（18-36V）或 AC 100-240V |
| 功耗 | 7.5 W |
| 频率范围 | 45 ~ 65 Hz |
| 通信接口 | Profibus-DP（波特率最高 12 Mbit） |
| 防护等级 | IP65 |
| 显示 | 多语言交互显示屏 |
| 单位选择 | N, kN, kg, lbs, N/m, kN/m, kg/m, pli |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 外形尺寸 | 约 140 mm × 90 mm × 40 mm |
| 重量 | 约 1 kg |
| 认证 | CE、UL |
产品深度介绍

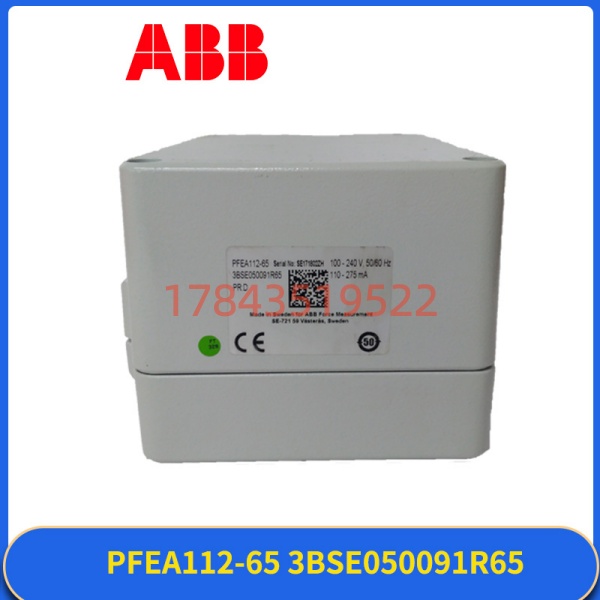

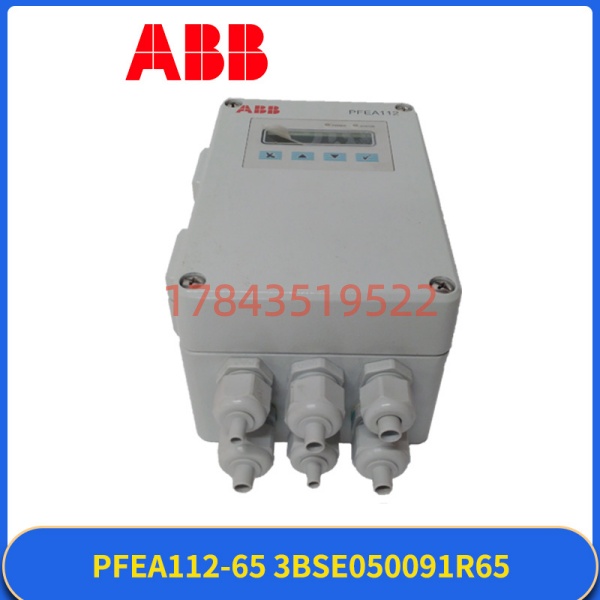

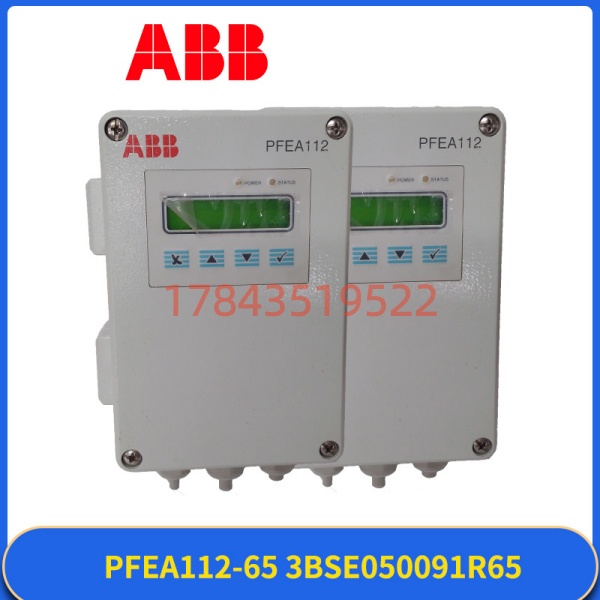

ABB PFEA112-65 是一款紧凑型张力电子控制器，专门用于工业生产线上的张力测量与控制。它可以同时连接两路张力传感器（如 ABB PFCL 压磁式张力传感器或 PFTL 系列产品），通过内置的信号处理电路，提供精确的张力测量信号输出。控制器配备多语言交互显示屏，可实时显示 A、B、A+B、A-B 四种张力值，方便操作人员监控。
这款控制器的核心优势在于其 IP65 防护等级设计。传统的张力控制器多为 IP20 防护，需要安装在控制柜内，而 PFEA112-65 可以直接安装在现场设备旁，靠近传感器布置，缩短信号线缆长度，减少干扰。这对于造纸机、薄膜生产线这类长距离生产线尤其有价值——传感器分布在几百米的机架上，如果控制器都在主控室，信号电缆不仅成本高，还容易受电磁干扰。
PFEA112-65 是 PFEA111 的 Profibus-DP 版本。如果你需要把张力数据接入 PLC 或 DCS，PFEA112 可以直接通过 Profibus 总线通信，无需额外的模拟量采集模块。当然，如果你的系统用的是 PROFINET 或 EtherNet/IP，那得选 PFEA122。
应用场景与行业案例
去年华东某铜箔厂新上了一条锂电池铜箔生产线。铜箔厚度只有 6μm，张力控制精度要求±0.5N。刚开始调试时，张力波动经常超限，废品率居高不下。
工艺工程师排查后发现，张力传感器到控制器的信号线有 80 多米，穿越了好几台变频器。虽然用了屏蔽电缆，但现场电磁环境太复杂，信号还是有干扰。
后来把 PFEA112-65 直接安装到收卷机旁，信号线缩短到 5 米以内。张力波动立刻降到了±0.3N，废品率下降了 40%。
典型应用场景：
- 造纸行业 — 纸机张力控制用于纸机网部、压榨部、干燥部、卷取部的张力控制。纸机生产线长，传感器分布广，IP65 防护等级允许控制器就近安装，减少信号传输距离。
- 薄膜生产 — BOPP/BOPE 生产线用于双向拉伸薄膜生产线的纵向拉伸区、横向拉伸区张力控制。薄膜对张力敏感，过紧会破裂，过松会褶皱，控制精度要求高。
- 金属加工 — 铜/铝箔分切用于铜箔、铝箔、不锈钢薄带的分切和卷取。金属箔材延展性好，张力稍有波动就会产生板形缺陷。
- 纺织行业 — 化纤纺丝用于化纤长丝的卷绕张力控制。纺丝速度高（每分钟几千米），张力控制直接影响到丝的纤度均匀性。
- 包装印刷 — 柔版/凹版印刷用于印刷机的放卷、收卷张力控制。套印精度要求高，张力波动会导致套印偏差。
核心卖点与差异化
- IP65 防护等级：可直接安装在现场设备旁，缩短传感器信号线长度，减少电磁干扰
- Profibus-DP 通信：直接接入 PLC/DCS 系统，无需额外模拟量模块，降低系统复杂度
- 双通道测量：支持 A/B 两路张力传感器，可显示 A、B、A+B、A-B 四种张力值
- 多语言显示屏：支持中英文等多语言界面，现场操作便捷
- 可调滤波器：6 档可选滤波时间常数，适应不同工艺对响应速度的要求
