描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 显示屏 | 15 英寸 SVGA TFT LCD，1024×768，1670 万色 |
| 触摸屏 | 4 线电阻式，支持 100 万次触摸操作 |
| 处理器 | 32 位 RISC CPU，400MHz |
| 内存 / 存储 | 64MB RAM / 128MB 闪存 |

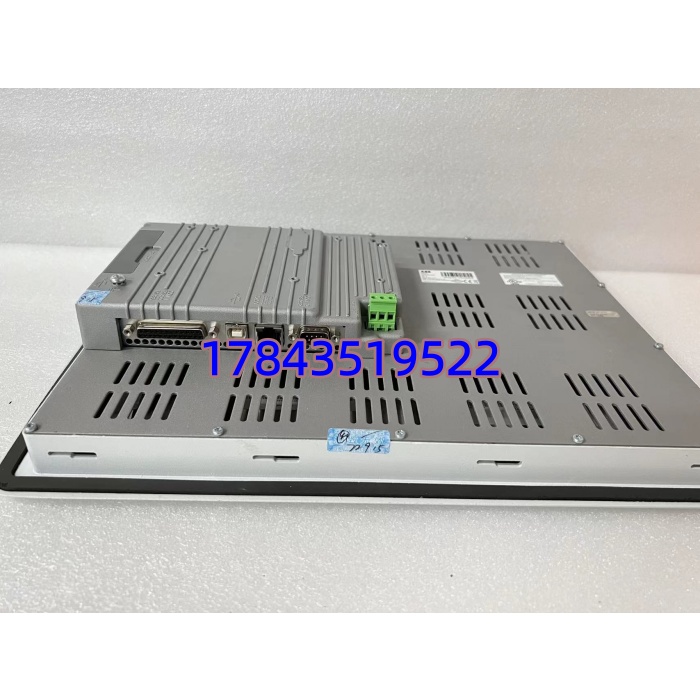

| 通信接口 | 2× 以太网 (10/100Mbps)、2×RS232/422/485、USB2.0、SD 卡插槽 |
| 电源 | 24V DC（20–30V DC），最大约 25W |
| 防护等级 | 正面 IP65，背面 IP20 |
| 工作温度 | -10°C ~ +50°C |
| 存储温度 | -20°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 398 mm × 304 mm × 60 mm |
| 重量 | 约 3.85 kg |
| 软件适配 | Panel Builder 800 |
产品深度介绍

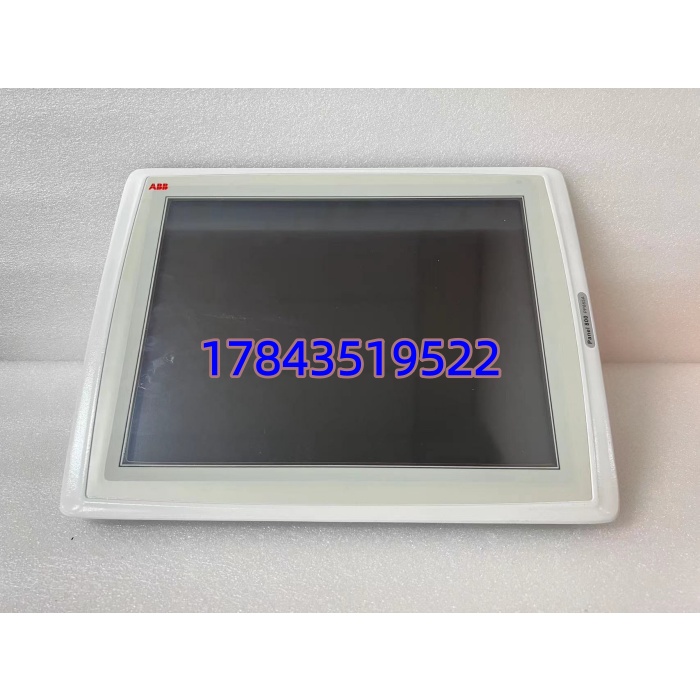

ABB PP865A 3BSE042236R2 是 Panel 800 系列15 寸工业级 HMI，专为 AC800M DCS 与 PLC 系统设计，适配流程工业与大型离散制造场景。
它采用高亮度 TFT 彩屏与电阻触控，支持多语言显示、报警管理、历史曲线与数据日志；搭载高性能 RISC 处理器，双网口设计保障通信冗余，正面 IP65 防护，适配粉尘、油污、潮湿等恶劣工况。
应用场景与行业案例
工程痛点
流程工业现场需大屏可视化 + 稳定操作，普通小屏 HMI 信息承载不足，商用屏不耐工业环境，易故障、维护成本高，且难以与 DCS 系统深度适配。
典型应用场景
- 石油化工 – DCS 操作员站用于炼油、化工装置的精馏塔、反应釜监控，15 寸大屏适配复杂流程参数显示，保障连续生产。
- 电力行业 – 电厂 / 变电站监控汽轮机、锅炉、输配电系统数据可视化与操作，双网口支持冗余通信，避免非计划停机。
- 水处理 – 大型污水厂中控曝气、加药、泵阀系统监控，IP65 防护适配潮湿、腐蚀性环境，支持远程数据追溯。
- 冶金行业 – 高炉 / 轧线控制高温、高粉尘环境下的设备状态监控与参数调整，工业级硬件抗干扰性强。
- 制药行业 – 无菌生产线温湿度、洁净度监控与配方管理，符合 GMP 要求，支持审计追踪数据记录。
真实案例
去年 10 月，华东某大型化工厂 DCS 系统原用 12 寸 HMI，因流程参数多、界面拥挤，操作易误触，且无冗余通信，曾因网口故障停产 4 小时。更换 PP865A 后，15 寸大屏清晰展示多回路数据，双以太网口实现通信冗余，连续运行 6 个月无故障，误操作率降低 80%，避免单次停产损失超 200 万元。
核心卖点与差异化
- 原生适配 DCS：与 ABB AC800M 无缝对接，支持冗余通信，适配大型流程工业。
- 15 寸高清大屏：1024×768 分辨率，比 12 寸屏显示面积提升 56%，适配复杂参数界面。
- 双网口冗余：双以太网设计，通信故障自动切换，切换时间 < 100ms，减少停机风险。
- 工业级防护：正面 IP65，耐油污、防水溅、防尘，适配恶劣车间环境。
- 长寿命设计：电阻屏耐 100 万次触摸，LED 背光寿命长，MTBF>50,000 小时。
- 原厂质保：全新原装，1 年质保，提供出厂校准与测试报告。
