描述

关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PFEA112-20 |
| 完整物料号 | 3BSE030369R0020 |
| 输入电压 | 24 VDC (额定), 范围通常 19.2 – 30 VDC (需以手册为准) |
| 额定输出电流 | 20 A (在 24V 输入, 5V 输出条件下) |
| 输出电压 | 为背板提供 +5 VDC 逻辑电源 (内部转换) |
| 冗余功能 | 支持并联冗余 (N+1) 运行, 通过均流技术分担负载 |
| 安装方式 | 必须安装在 AC800M 系统的专用电源框架/机笼中 (如 PFEA111) |
| 冷却方式 | 强制风冷 (内置风扇) |
| 工作温度 | 0°C 至 +60°C (操作) |
| 指示灯 | 通常有输入 OK、输出 OK、故障/报警等状态指示灯 |
| 保护功能 | 输入反接保护、输出过流保护、输出短路保护、过温保护 |
| 通讯功能 | 可能支持通过内部总线与控制器通讯, 上报状态和报警 (需查证) |
| 外形尺寸 | 符合 AC800M 电源模块的标准尺寸, 通常为 3U 或 4U 高 |
| 认证 | 符合工业环境相关标准, 如 CE, UL |
产品深度介绍

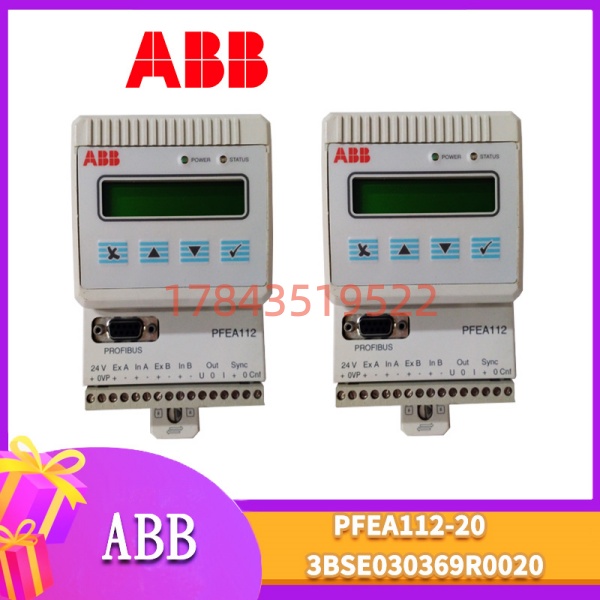

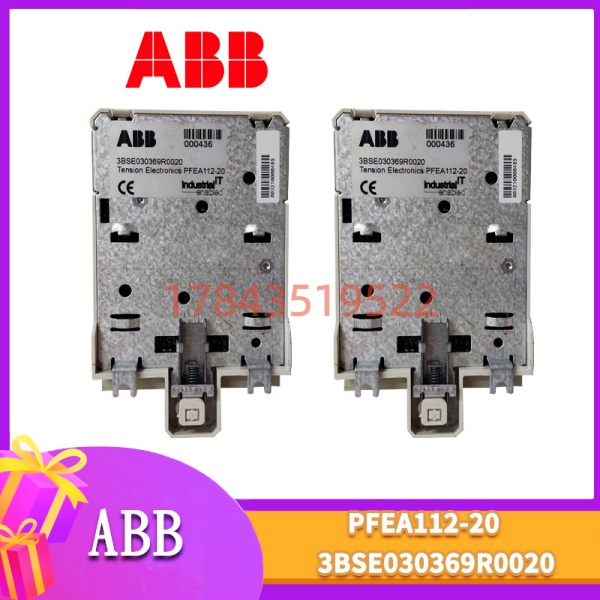

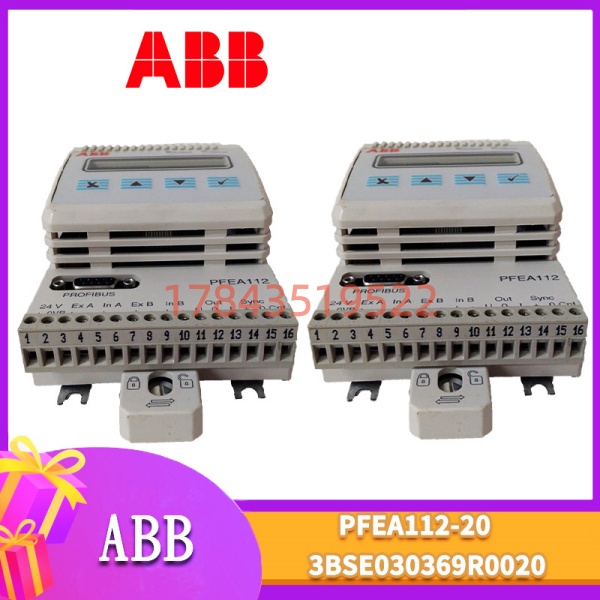

ABB PFEA112-20 (3BSE030369R0020) 是 AC800M 高性能控制器系统的专用高性能直流电源模块。它并非独立电源,而是 AC800M 电源子系统中的核心供电单元,负责将外部 24V 直流母线电源转换为控制器机架内部所需的稳定、洁净的 5V 逻辑电源,并为所有插入机架的 CPU、通讯和 I/O 模块供电。
它的核心价值在于“大容量”和“高可靠性”。20A 的输出能力使其能够为一个满载的高性能控制器机架(例如 PM866 CPU、多个通讯模块和大量 S800 I/O 接口模块)提供充足的电力保障。其设计的重点在于支持冗余并联运行,当两个 PFEA112-20 并联时,如果一个故障,另一个能无缝接管全部负载,确保控制系统不断电,这是实现 DCS 高可用性的基石之一。

应用场景与工程痛点
电源是控制系统的“心脏”,心脏一停,全盘皆输。在大型流程工业中,因电源单点故障导致的全线非计划停车,损失动辄数百万。PFEA112-20 这类冗余电源模块,就是为杜绝“心脏骤停”而生的。我经历过最惊险的一次,是电厂脱硫 DCS 柜的一个电源模块风扇卡死,导致过热保护关机。幸亏当时配置了冗余,系统甚至没报一个高级别报警,就完成了切换,值班员只是从事件记录里发现了那次悄无声息的故障。如果没有冗余,那次就是一次跳机事故。
典型应用场景:
- 关键过程控制器的冗余供电
在炼油、化工、电力的核心生产装置 DCS 中,为 PM861/PM866 等高性能控制器机架配置 1+1 冗余电源。两个 PFEA112-20 并联工作,平均分担负载,任何一个故障都不影响系统运行,这是高可用性设计的标准配置。
- 高密度 I/O 机架的集中供电
在大型 S800 远程 I/O 站中,一个机架可能需要挂载数十个 I/O 模块,总功耗可能超过 15A。单个普通电源容量不足或没有冗余能力,此时使用 PFEA112-20 或类似大容量电源,是保证 I/O 站稳定运行的前提。
- 系统扩展与升级
老系统升级,增加了新的 CPU 或大量通讯模块,原有电源容量吃紧。用 替换或与原电源并联,是平滑扩容电源能力的直接方案,避免因供电不足导致的随机性重启或模块损坏。
- 严苛环境下的可靠供电
在一些环境温度较高或粉尘较大的场合,电源模块的负载能力和散热面临挑战。 的大电流裕量和强制风冷设计,提供了更高的安全边际,比小容量电源在极限条件下更可靠。
- 新建项目的标准化设计
在新的 DCS 项目设计中,为了简化备件管理和提高系统可靠性,往往会将 作为所有重要控制器和 I/O 机架的标准电源配置,即使当前负载不高,也为未来扩展和冗余留出空间。
技术避坑指南
工业电源的坑,往往不是当场爆炸,而是慢性病,最后在关键时刻要命。 是颗强健的“心脏”,但血管(线缆)、神经系统(控制信号)和生存环境(散热)不好,它也会得病。下面这些,是安装调试时必须盯紧的。
1. 输入电源质量与接线
- 坑在哪:图省事,从远处一个大功率 24V 电源上并接一根细线过来给 供电。线路压降大,启动时模块输入端电压跌落到 20V 以下,导致模块反复重启或无法启动。或者,输入电源的纹波和噪声太大,影响模块内部控制电路,造成输出不稳。
- 怎么避:
- 计算线损:根据 的最大输入电流(可能超过 30A),选择足够粗的电缆。保证在模块输入端测得的电压,在最坏情况下不低于 21V。
- 就近取电:尽量为它配置独立的、功率足够的 24V 电源,缩短供电距离。
- 测量输入波形:用示波器看一下输入 24V 的纹波,如果太大,考虑在输入端增加 LC 滤波器。
2. 散热与风道设计(生死攸关!)
- 坑在哪:把电源模块塞在柜子最上面,顶上就是柜顶盖板,或者周围被其他模块堵得严严实实。散热风道不畅,热空气排不出去,导致模块内部温度超高,触发过温保护关机,或者长期高温运行,寿命锐减。
- 怎么避:
- 遵守安装间距:严格按照手册要求,在电源模块的上、下、左、右留出足够的散热空间(通常上下至少 100mm)。
- 规划强制风道:如果多个模块安装在同一个柜子,要设计合理的“下进风、上出风”或“前进风、后出风”的强制风道,用导流板引导,避免热风短路。
- 定期清灰:尤其是风扇进气口的防尘网,必须定期清洗。灰尘是散热的头号杀手。
3. 冗余配置的“假冗余”
- 坑在哪:装了两块 ,也接了均流线,就以为高枕无忧了。但输入电源却是单路的!上游的断路器一跳,或者那一路 24V 电源故障,两个模块同时没电,冗余形同虚设。
- 怎么避:
- 真正的冗余,必须从源头开始:为两个 配置两路完全独立的 24V 输入电源,最好来自不同的 UPS 或配电回路。
- 检查上游保护:每个模块的输入回路应有独立的断路器或熔断器。
- 定期测试切换:有计划地模拟关闭其中一路输入电源,验证系统是否真的不受影响。
4. 均流线与信号线连接
- 坑在哪:冗余并联时,忘了插“均流母线”连接线,或者插得不紧。导致两个模块无法协同,要么一个拼命输出,一个偷懒,造成前述的隐性过热;更糟糕的是,在切换时可能产生电压冲击或震荡。
- 怎么避:
- 冗余安装后,第一件事就是检查均流线!确保连接牢固。
- 在系统运行稳定后,用钳形表测量两个模块的输出电流,验证均流效果。这是必做的调试步骤。
5. 接地与噪声
- 坑在哪:电源模块的接地端子随便拧在喷了漆的柜体上,或者接地线又细又长。导致接地不良,输出 5V 上叠加高频噪声,可能引起 CPU 或通讯模块的偶发性错误。
- 怎么避:
- 用短而粗的黄绿线,将电源模块的接地端子直接连接到柜体的主接地铜排上。接触面要打磨干净,确保金属接触。
- 输出端并联高频去耦电容:在靠近负载的背板处,并联多个不同容值的陶瓷电容,可以很好地吸收高频噪声。
