描述
产品深度介绍

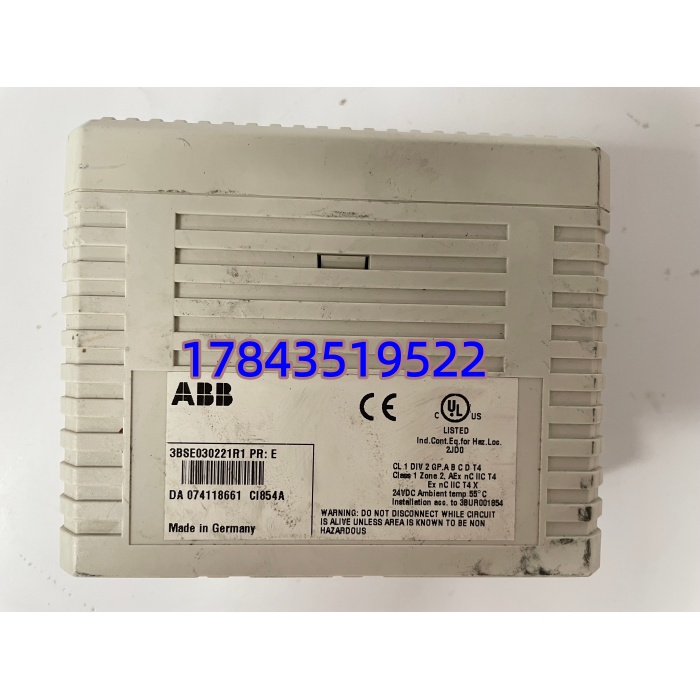

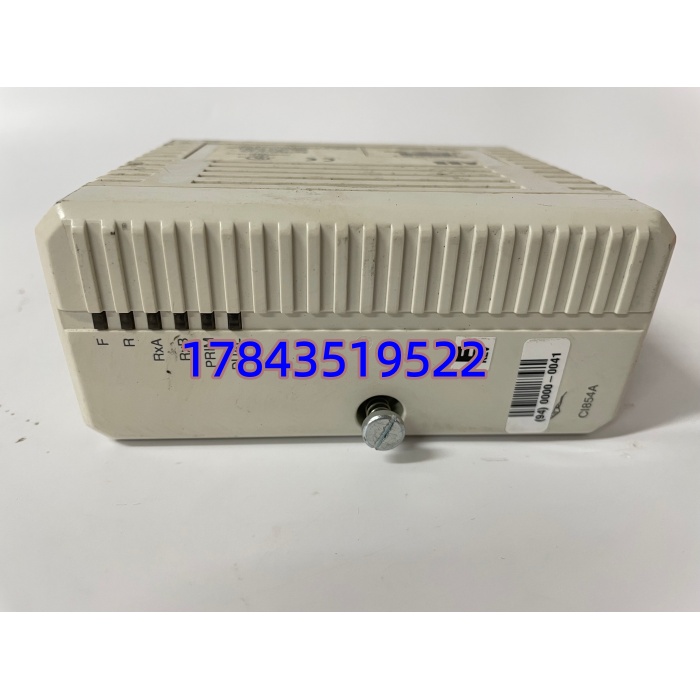

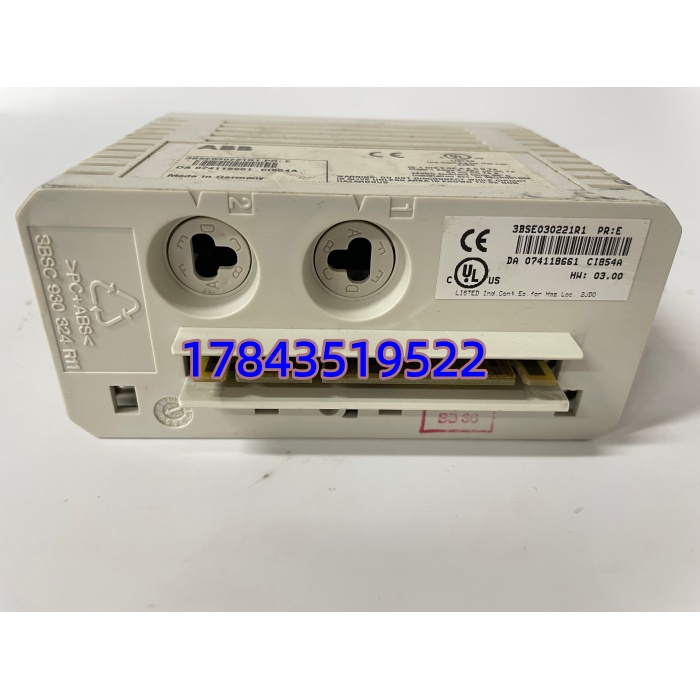

CI854A（3BSE030221R1）是 ABB AC800M 控制器专用的高性能 PROFIBUS DP-V1 主站模块，用于把 DCS/PLC 接入 PROFIBUS 现场总线网络。模块提供两路独立 PROFIBUS 通道，可构成线路冗余或主站冗余，提升通讯可靠性。
支持最高 12Mbps 波特率，每通道可带 125 个从站，兼容 DP-V0/DP-V1 设备。常用于连接 S800 I/O、变频器、仪表等第三方设备，是 800xA 系统常用扩展卡件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | CI854A / 3BSE030221R1 |
| 适配系统 | AC800M、800xA、Symphony Plus |
| 通讯协议 | PROFIBUS DP-V1（兼容 DP-V0） |
| 通道配置 | 2× 独立通道（A/B） |
| 接口类型 | 2×9 针 D-Sub（RS-485） |
| 波特率 | 9.6kbps～12Mbps（自动侦测） |
| 单通道从站数 | 最大 125 个 |
| 冗余支持 | 线路冗余、主站冗余（配合 CPU/BC810） |
| 工作电压 | 5V DC（背板供电），功耗≤2.5W |
| 工作温度 | -40°C～+70°C |
| 防护等级 | IP20 |
| 特性 | 热插拔、LED 状态指示、在线诊断 |
| 质保时长 | 12 个月 |
应用场景与行业案例
工程痛点
PROFIBUS 网络一旦中断，会导致远程 I/O、变频器、仪表等失联，生产停线。CI854A 的双通道冗余与热插拔能力，可减少单点故障与停机维护时间。
典型应用场景
- 电力行业 – 电厂 DCS连接锅炉、汽机侧 S800 I/O 与变频器，实现闭环控制与联锁保护。
- 石油化工 – 炼化装置催化、加氢装置的远程 I/O、分析仪表、变频设备接入，保障连续流程稳定。
- 水处理 – 大型污水厂多站点分布式 I/O 与泵阀变频器联网，实现集中监控与节能调度。
- 冶金行业 – 轧线 / 高炉辅控高温、强干扰环境下连接传动与仪表设备，满足高可靠性要求。
真实案例
去年，江苏某大型化工装置 AC800M 系统原有 CI854A 单通道故障，导致 30 多个远程 I/O 站离线，生产被迫降负荷。更换为CI854A 冗余配置后，双链路自动切换，故障切换时间 < 100ms，后续未再发生通讯中断，年减少非计划停机损失超 200 万元。
质量检测流程
入库验收检测
核对 ABB 原厂标签、序列号与装箱单，官网核验；检查 PCB 无腐蚀、接口无变形、无维修痕迹；清点合格证与出厂资料。
上机功能测试
使用 AC800M 机架 + PM866 CPU 测试；双通道分别接入 PROFIBUS 网络，连接 S800 I/O 与模拟从站；测试 9.6k～12M 波特率通讯、主从数据交互、冗余切换；连续运行 24 小时，记录温升与 LED 状态，出具测试报告，可提供测试视频。
电气参数测试
Fluke 115 测 5V 供电与功耗；500V 摇表测隔离电阻 > 10MΩ；检查 RS-485 接口对地绝缘与信号完整性。
固件与配置验证
读取并记录固件版本，确认与 AC800M 系统兼容；检查默认地址、波特率等参数，拍照存档。
最终质检与包装
质检签字；防静电袋密封 + 气泡膜 + 硬纸箱；贴 QC 合格标签与日期。
