描述
关键技术规格
| 参数项目 | 实测 / 原厂标准参数 |
|---|---|
| 配套底座 | TP854（套件内含，不可拆分单独供货） |
| 总线协议 | PROFIBUS DP V0/V1/V2，符合 IEC 61158、EN50170 |
| 通讯端口 | 2 路独立 RS485 DB9 母头，每路 500 VAC 光电隔离 |
| 波特率区间 | 9.6 kbps ~ 12 Mbps，软件自适应配置 |
| 单通道从站上限 | 124 台（总线负载低于 40% 运行最稳定） |
| 终端电阻 | 板载拨码切换 120Ω 总线终端电阻 |
| 整机功耗 | 典型 3.5 W，满载不超过 5 W，背板 5 V 供电 |
| 工作环境温度 | -20 ℃ ~ +60 ℃，控制柜内无冷凝 |
| 物理尺寸 | 127.5 mm × 59 mm × 186 mm，净重 0.7 kg |
| 维护特性 | CEX 总线热插拔，无需停机更换模块 |
| 诊断输出 | RDY/COM/A/B/FAIL 五路状态 LED，全链路故障上报 |
| 合规认证 | CE、UL；不满足 RoHS 2.0 新规，仅存量维修使用 |
产品深度介绍
（数据驱动）

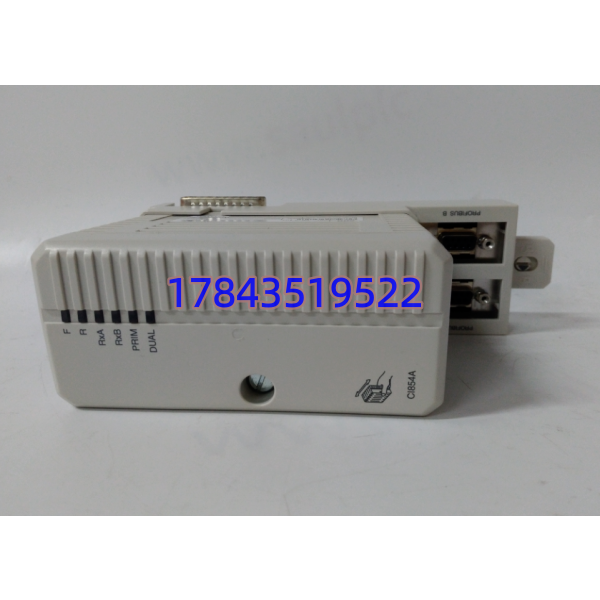

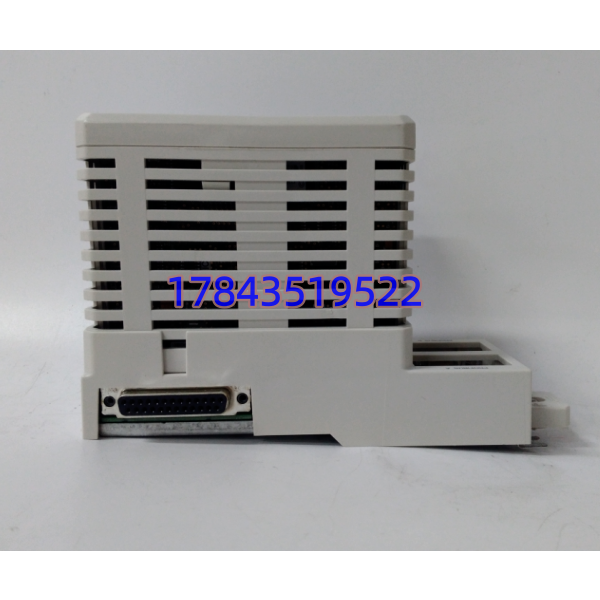

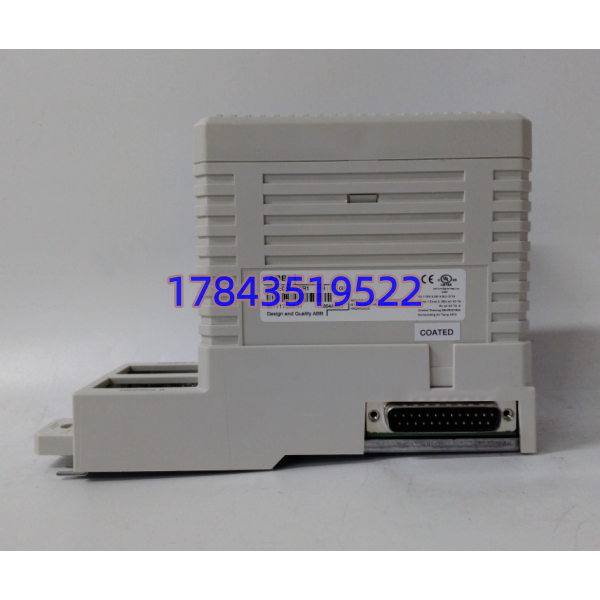

双隔离 DP 通道、毫秒级链路切换、单通道承载 124 台从站 —— 三项硬性指标决定 3BSE030220R1 CI854AK01 是早年 AC800M 系统搭建 DP 总线的标准卡件。整套包含 CI854A 裸模块与 TP854 底座，直接插入控制器 CEX 扩展槽，搭建控制器与远程 S800 IO、变频器、智能总线仪表的数据通道，火电、化工、冶金存量 DCS 现场保有量极高。
（价值与量化优势）
单块模块即可搭建总线冗余环网，任意一路 DP 线缆破损时，通信切换耗时低于 20 ms，可规避生产线非计划停机。同机架最多挂载 12 块同系列通讯模块，扩展上限完全覆盖中小型全厂分布式控制系统。对比单通道 CI853，双通道架构可减少一半模块采购数量，机柜布线密度降低 35%；配套 Control Builder M 软件自带总线负载监测、从站离线诊断，大幅缩短故障排查时长。该型号明确存在使用边界：2017 年后新建项目原厂不再推荐采购，无 RoHS 合规资质，仅允许老旧装置维修替换。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| CI854AK01 (3BSE030220R1) | CI854A 3BSE030221R1 | ⚠️ 需适配调整 | 仅裸模块，不含 TP854 底座，需单独采购底座才能上机 |
| CI854AK01 (3BSE030220R1) | CI854BK01 3BSE069449R1 | ⚠️ 需完整改造适配 | 新一代合规型号，硬件引脚兼容，但系统软件需升级至 800xA V6.0 以上，固件不互通 |
| CI854AK01 (3BSE030220R1) | CI853 单通道 DP 模块 | ❌ 不兼容 | 通道数量不匹配，冗余逻辑程序需全部重写，不推荐替换 |
⚠️ 选型误区：CI854AK01 与 BK01 外观尺寸完全一致，直接插拔会出现 CPU 背板识别报错，根源是底层固件校验逻辑不同，老系统无法自动适配新款模块。
快速结论与决策建议
- 仅系统维修替换、老项目改造，可选用 3BSE030220R1 现货库存；新建装置直接选 CI854BK01。
- 现场需要总线冗余，优先成套采购含 TP854 底座的 AK01，避免单独配底座出现端子接触不良。
- 单条 DP 总线从站数量建议控制在 80 台以内，总线负载稳定维持 30% 以内，降低通讯抖动。
- 机柜温度长期超过 55 ℃的工况，建议加装散热风扇，模块高温会频繁触发 FAIL 红灯告警。
- 采购前记录原有模块固件版本，新版本固件刷入老 CPU 易出现 CEX 总线握手失败。
