ABB 3BSE030220R1 CI854AK01 | PROFIBUS‑DP/V1 通信模块

• 描述

描述

关键技术规格

参数项	技术指标
订货号	3BSE030220R1
型号	CI854AK01
通信协议	PROFIBUS‑DP/V1 (IEC 61158)
端口数量	2 × 9 针 Sub‑D (RS‑485)
波特率	9.6 kbps ~ 12 Mbps
冗余功能	线路冗余、主站冗余
供电	24 VDC ±10%，典型 190 mA
工作温度	0°C ~ +55°C
尺寸 (宽 × 高 × 深)	59 mm × 185 mm × 127.5 mm
重量	0.59 kg
认证	CE、UL (非 RoHS 合规)

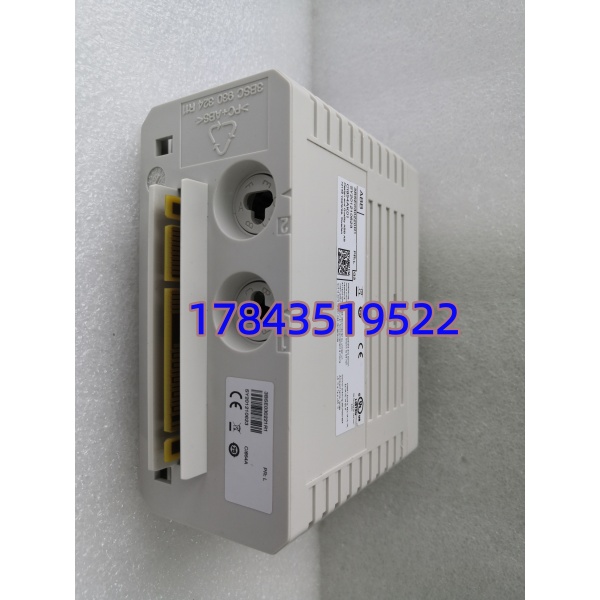

ABB 3BSE030220R1 CI854AK01

产品深度介绍

ABB 3BSE030220R1 (CI854AK01) 是 AC800M 控制器专用的 PROFIBUS‑DP/V1 通信模块，用于将控制系统接入现场总线网络，连接远程 I/O、变频器、仪表等设备。模块含 CI854 通信卡与 TP854 底板，支持主站 / 从站模式及冗余配置，保障高可靠性场景下的数据交互。

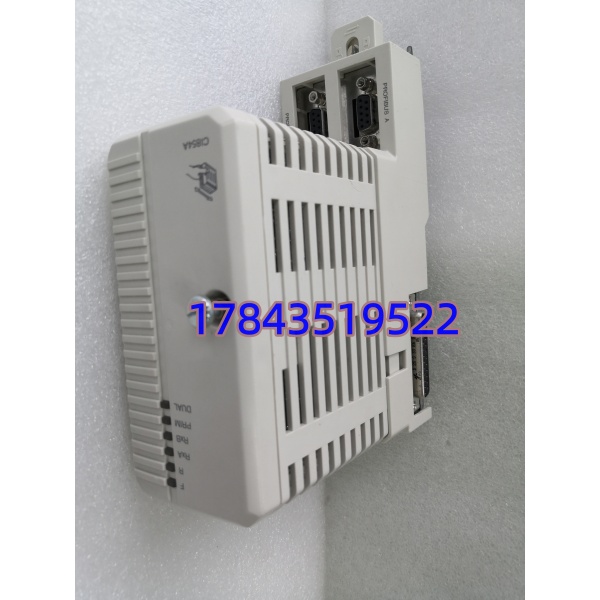

ABB 3BSE030220R1 CI854AK01

核心卖点与差异化

• 双端口冗余：支持线路与主站冗余，通信中断自动切换，提升系统可用性。
• 高速通信：波特率最高 12 Mbps，适配大数据量实时控制场景。
• 即插即用：配套 TP854 底板，DIN 导轨安装，配置简单。
• 长期备件支持：原厂停产但库存充足，为老旧系统提供稳定备件保障。
• 质保与测试：全新原装，12 个月质保，出厂满功能测试，可提供测试报告。

替换与升级建议

✅ 直接替换 (硬件兼容)

• 3BSE030220R1 (CI854AK01) → 3BSE069449R1 (CI854BK01)
  • 差异：CI854BK01 为 RoHS 合规版，用于新系统；硬件接口一致，软件兼容。
  • 注意：需升级固件至 V5.1 及以上。
  • 价格：比旧型号贵约 20%。

⚠️ 软件兼容 (需重新配置)

• CI854AK01 → CI854AK01‑EA (3BSE049146R1)
  • 差异：增强诊断功能，支持更多从站节点。
  • 改动：需重新下载程序并配置通信参数。

❌ 硬件不兼容 (不推荐)

• CI854 系列 → 其他品牌 PROFIBUS 模块
  • 原因：背板接口、固件与 AC800M 系统深度绑定，无法直接替换。

质量控制流程

1. 入库验收：核对原厂序列号、双型号标签，检查外观无破损、引脚无氧化，匹配防静电袋与合格证。
2. 上机测试：在 ABB AC800M 机架通电自检，进行 PROFIBUS 主从通讯握手、24 小时连续负载测试，记录温升与稳定性。
3. 电气测试：Fluke 万用表测 24 VDC 供电与绝缘电阻（>10 MΩ），确保电气性能合规。
4. 固件验证：读取固件版本并备份配置文件，确保与现场系统兼容。
5. 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签，附测试报告。

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新，与旧系统通讯超时。
   • 避坑：更换前记录原模块固件版本，采购时明确版本范围，必要时降级固件。
   • 案例：某项目因固件从 V2.8 升至 V3.1，导致通讯中断，回退版本后恢复。
2. 总线终端电阻错误
   • 问题：双端口网络未正确配置终端电阻，信号反射导致通讯不稳定。
   • 避坑：仅在总线两端端口接 120 Ω 终端电阻，中间节点禁止连接。
3. 供电与功耗不足
   • 问题：模块功耗约 2 W，多模块机架电源余量不足导致重启。
   • 避坑：计算总功耗预留 20% 余量，必要时增加电源模块。
4. 静电防护不当
   • 问题：干燥环境未防静电，模块静电击穿。
   • 避坑：操作时佩戴防静电手环，在防静电垫上拆装。
