描述
产品深度介绍

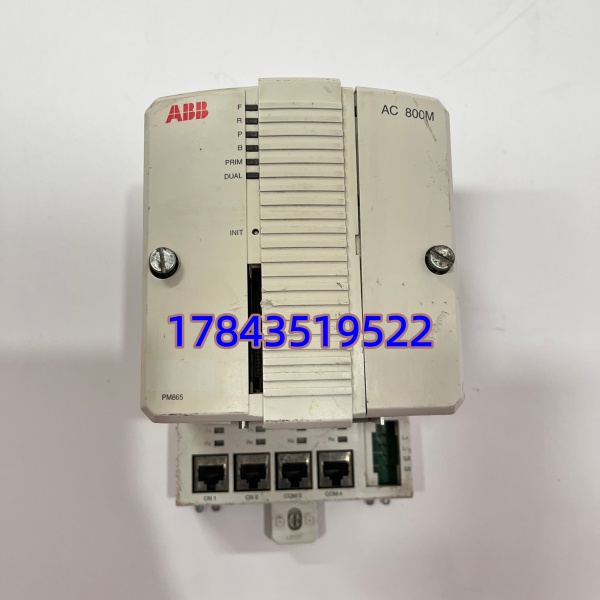

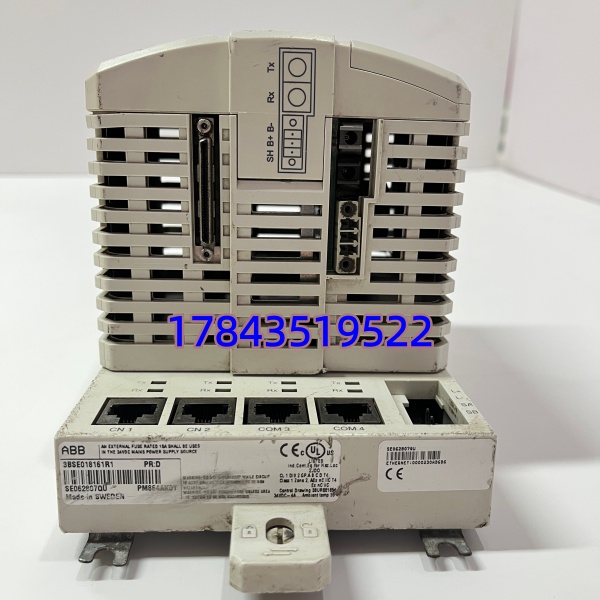

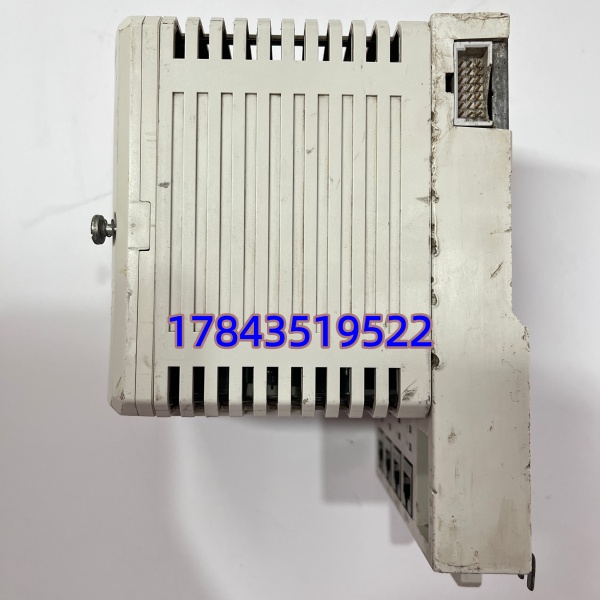

PM865 是 AC800M 系列具备冗余能力的主控模块，作为整套自动化系统核心部件，负责现场逻辑运算、点位信号调度以及跨设备数据交互。
模块运算性能稳定，可承载大规模控制点位作业，适配电厂、化工、冶金等高连续生产工况。配备双独立网口，兼容多种工业通讯协议，冗余切换响应迅速，能够降低设备停机概率，适配大中型项目控制系统搭建与故障备件更换。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 整机型号 | PM865 |
| 物料编号 | 3BSE030193R1 |
| 核心架构 | 32 位 RISC 处理器 |
| 运行主频 | 133MHz |
| 存储配置 | 程序内存 8MB，数据内存 16MB |
| 通讯端口 | 双以太网口、RS232 串口 |
| 冗余模式 | 支持 1+1 热冗余切换 |
| 工作供电 | 19.2~30V 直流 |
| 工作温度 | 5℃~55℃ |
| 防护等级 | IP20 |
| 安全等级 | SIL2 |
质量检测流程
- 入库验收核验，核对原厂单据与机身序列号，检查壳体无破损老化，配齐配套资料
- 接入 AC800M 专用测试机架，完成通电自检、多协议通讯连通、全范围信号模拟测试，持续 24 小时负载运行记录温度变化
- 使用福禄克 115 万用表搭配 500V 摇表，完成绝缘电阻、接地连续性电气检测，绝缘阻值大于 10MΩ 判定合格
- 读取并登记固件版本，留存模块原始配置影像资料
- 质检人员确认合格后，采用防静电袋密封，外层加装缓冲包装，粘贴合格标识后入库
技术避坑提示
- 固件版本存在差异会引发通讯超时故障，替换前务必读取原有版本信息，采购同步匹配规格，版本不符可现场调试适配
- 拨码地址、总线终端电阻参数不可随意改动，更换前留存影像，新装模块严格复刻原有设置，总线首尾仅保留一处终端电阻
- 同系列不同型号模块接口定义存在区别，替换前查阅接线图纸，避免凭经验接线造成线路异常
- 加装模块后核算整机功耗，预留两成功率余量，防止电源负载不足影响运行
- 干燥环境静电风险偏高，操作全程做好静电防护，避免电路板静电损伤
常见问题解答
Q1：这款模块可以和同系列其他型号互换使用吗A：PM864、PM865、PM866 硬件插槽规格通用，但运行内存、冗余功能存在区别，直接更换后需要重新编译程序调试参数，无法即插即用。
Q2：运行过程中通讯频繁中断该如何排查A：先检查网线与接线端子紧固状态，核对通讯地址、波特率参数；同时查看模块运行温度，积尘过热也会干扰数据传输稳定性。
Q3：单系统运行状态下支持带电插拔模块吗A：普通单控系统不建议带电插拔，容易冲击电路造成硬件损坏；冗余架构可在备用机组正常运行时更换故障模块。
Q4：库存备货建议是什么标准A：这类现场核心主控件，单厂区建议常备 1 至 2 块缓冲库存，规避突发故障停机风险；结合设备使用频次制定补货周期，减少呆滞库存占用资金。
