描述
产品深度介绍

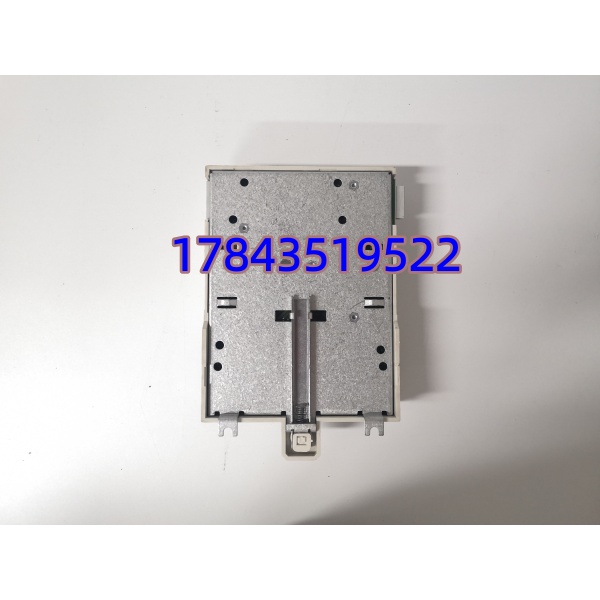

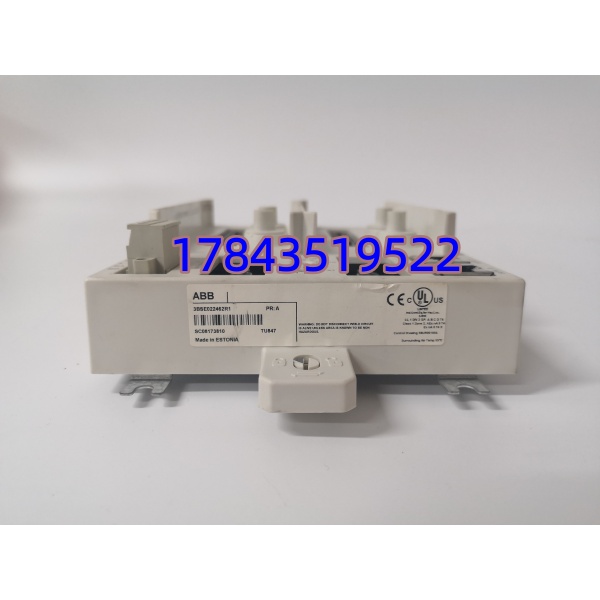

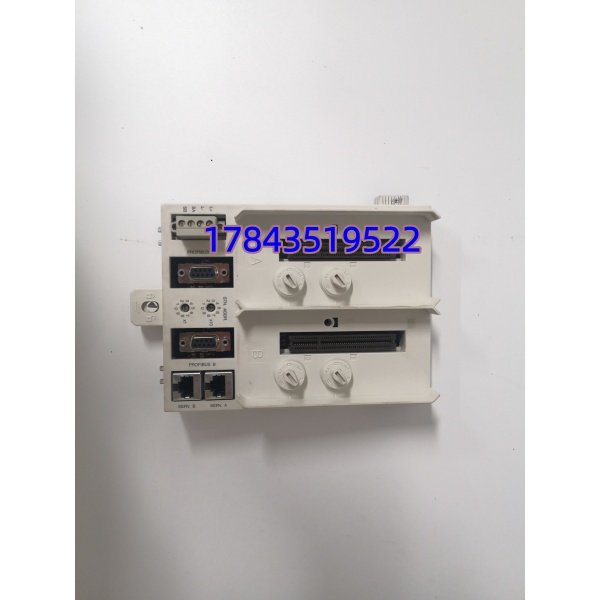

TU847（料号 3BSE022462R1）是 ABB AC800M DCS 专用隔离模拟信号端子底座，专门匹配 AI845 模拟输入、AO845 模拟输出隔离卡件，单底座承载 8 路 4-20mA、0-10V 标准工业模拟信号。底座内部集成信号分线、回路供电、屏蔽汇流接地三路独立布线通道，端子分区标识清晰，区分现场仪表信号线、24V 回路供电、屏蔽地线，布线规整便于现场检修；自带一体化金属屏蔽接地排，统一汇集仪表屏蔽层，有效抑制变频器、高压母线带来的共模干扰，防止采集数值漂移跳变。采用卡扣式 DIN 导轨安装，与 AC800M I/O 模块直插对接，背板连接器自动完成模块与端子信号互通，无需中间转接线缆；底座自带防误插防短路端子设计，每通道独立螺丝紧固，支持二线制、四线制变送器灵活接线，广泛用于化工、电力、水处理中控模拟采集回路改造。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整料号 | TU847 3BSE022462R1 |
| 适配模块 | AI845、AO845 8 通道隔离模拟 I/O 模块 |
| 通道容量 | 单底座 8 路独立模拟信号通道 |
| 接线端子 | 栅栏式螺丝端子，单端子适配 1.5mm² 线缆 |
| 信号类型 | 4~20mA 二线 / 四线变送器、0~10VDC 电压信号 |
| 接地设计 | 集成一体式屏蔽汇流排，统一仪表屏蔽接地 |
| 安装方式 | 35mm 标准 DIN 导轨卡扣式快速安装 |
| 背板对接 | 直插式连接器，与 AI845/AO845 模块无缝对接 |
| 回路电压 | 最大 30VDC 仪表回路供电 |
| 工作温区 | -20 ℃ ~ +70 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%~95% RH，无冷凝，适配电厂化工粉尘工况 |
| 整机功耗 | 无源底座，无额外功率消耗 |
| 防护特性 | 端子防短路绝缘分隔，PCB 防潮敷形涂层 |
常见问题解答
Q1：TU847 底座可以单独上机，不搭配 AI845/AO845 模块使用吗？A：不可以。TU847 仅为无源接线底座，无信号采集、转换电路，必须配套 AI845 输入或 AO845 输出隔离模拟模块成套安装，单独底座无法完成任何信号处理。
Q2：TU847 和 TU846 可以直接互换配套 AI845 模块吗？A：背板对接接口通用，但内部端子通道定义、接地布局不同，TU846 适配非隔离模拟模块，TU847 专为隔离型 AI845/AO845 设计，互换后屏蔽接地失效，采集干扰大幅上升，优先同型号 替换。
A：可以，单底座 8 个通道相互独立，部分通道接二线制 4-20mA 变送器、其余通道接四线制仪表互不干扰，只需在 Control Builder 内单独配置每通道接线类型。
Q4：全新现货库存与原厂订货硬件有无差异，质保多久？A：原厂端子规格、背板连接器、接地排结构出厂标准完全统一，现货为渠道全新闲置库存，从未接入现场仪表回路，机身料号可向 ABB 官方核验；原厂订货周期超 3 个月，现货可当日出库。本店全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，化工连续生产中控回路建议选用全新件降低采集失效风险。
Q5：底座屏蔽接地排怎么正确接线？A：所有仪表屏蔽层汇总接入底座接地排，接地排仅单端接入机柜等电位接地铜排，禁止屏蔽线缆两端同时接地，避免形成电势环流干扰模拟信号。
Q6：上位频繁报单通道断线告警是什么原因？A：现场三类高频诱因：①端子螺丝松动，信号线接触不良；②变送器 24V 供电回路断线；③信号线老化破损，回路阻抗异常升高。紧固端子、检查仪表供电即可消除告警。
