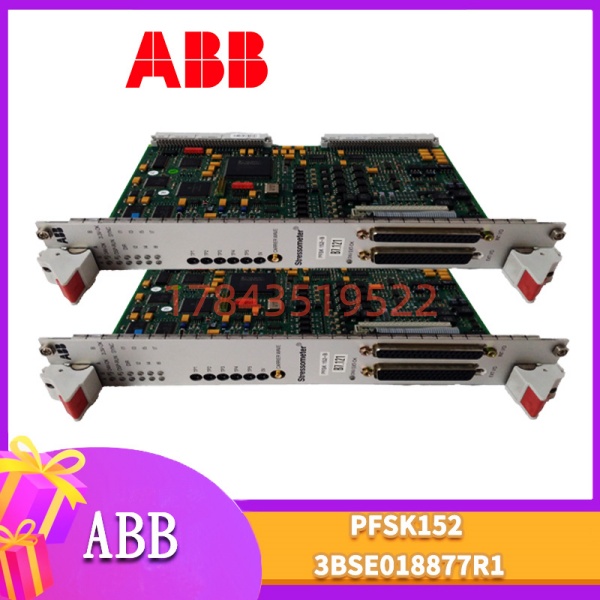

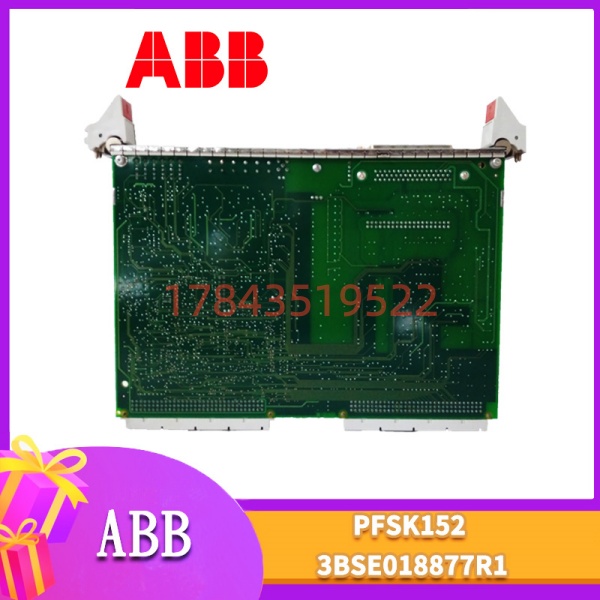

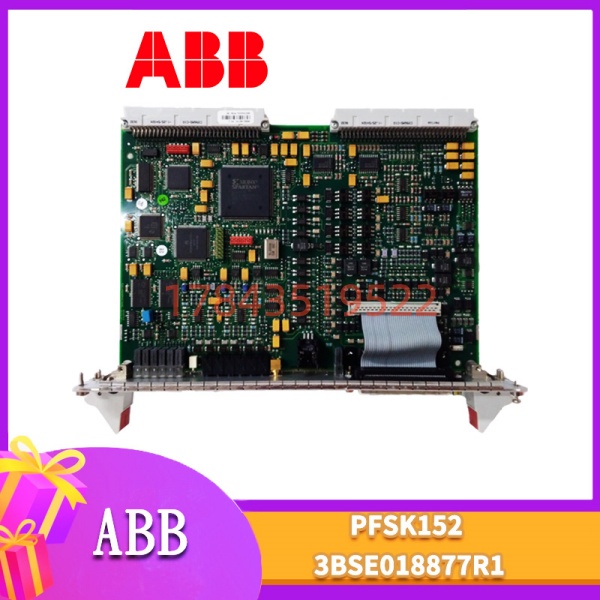

ABB 3BSE018877R1 PFSK152 | Profibus DP 总线连接器

描述

关键技术规格

产品深度介绍

ABB PFSK152 (3BSE018877R1) 是一款标准的、带编程口和终端电阻的 Profibus DP 总线连接器。它本身不是有源设备，而是构成 Profibus DP 物理网络的关键“关节”部件。其作用是将标准的 Profibus 电缆可靠、便捷地连接到现场设备（如变频器、远程 I/O 站、传感器等）的 DP 接口上，并通过其内置的拨码开关管理网络拓扑中的终端电阻，其集成的编程口则为网络调试和维护提供了极大便利。

它的核心价值在于“标准化”和“便捷性”。它遵循通用的 Profibus 规范，确保了不同品牌设备间的物理互联互通。其一体化的设计免去了现场制作接头、焊接终端电阻的麻烦，极大提高了安装效率，也保证了连接质量。对于系统集成商和维护工程师来说，PFSK152 这类标准化接头，意味着更少的备件种类、更快的施工速度和更可靠的网络质量，是构建稳定 DP 网络的基石之一。

应用场景与工程痛点

Profibus 网络调试，一半的时间花在查线上。而线的问题，十有八九出在接头上：终端电阻没接、屏蔽层虚接、线序搞错。PFSK152 这种标准化的接头，就是来消灭这些低级错误的。我见过太多惨痛教训：一个新手电工，自己焊了个 DB9 头，屏蔽网拧成一股当芯线用了，结果导致整条 DP 网络时通时断，查了两天，最后用替换法才找到是这个自制的头子问题。一个几块钱的劣质接头，浪费了工程师两天工，产线停了两天，这账怎么算都亏。

典型应用场景：

1. 现场设备的标准化接入

   连接变频器、伺服驱动器、软启动器等动力设备到 Profibus DP 主站。这些设备通常自带 9 针 DP 接口，使用 PFSK152 可以快速完成接线，并通过编程口随时连接电脑进行参数设置或诊断，无需断电拆线。

2. 分布式 I/O 站 (ET200) 的连接

   用于连接西门子 ET200SP/ET200M 等远程 I/O 站的 IM 接口模块。这是 Profibus 网络中最常见的应用点，PFSK152 的垂直出线设计使得柜内走线美观整齐。

3. 网络分段与终端电阻管理

   在长距离或复杂拓扑的 DP 网络中，需要使用中继器或耦合器进行分段。在每个网段的起点和终点设备上，使用 PFSK152 并拨动其终端电阻开关为“ON”，这是保证高速通讯稳定的关键操作。

4. 系统维护与诊断

   当网络出现故障时，维护人员可以携带带有 DP 口的笔记本，直接插在任意一个设备的 编程口上，在线监听网络数据、扫描站点、分析错误，极大提升了排障效率。这是它相比简易接头的最大优势。

5. 老旧系统改造与备件更换

   在系统改造或维修时，替换那些老化、破损的非标接头。统一换装 这类标准接头，能提升整个网络的可靠性和维护便利性



   技术避坑指南

   接头虽小，规矩不少。 用起来简单，但用错的比比皆是。下面这些坑，都是现场真金白银换来的教训，你每一条都记住，能给你省下无数排查网络故障的时间。

   1. 终端电阻开关乱拨（最高发错误！）

   • 坑在哪：电工图省事，或者不懂，把所有站点的 终端电阻开关都拨到“ON”。结果就是上面故事里的“幽灵电阻”，网络在低速还能混混，速率一高就瘫痪。或者该有的没有，总线两端都没开电阻，信号反射严重。
   • 怎么避：
     1. 死记规则：Profibus DP 物理电缆，有且只有两个终端电阻是“ON”的。它们必须在物理距离最远的两个设备的接头上。
     2. 操作口诀：“从主站出发，走到最后一个从站。一路上经过的所有接头，开关都拨‘OFF’。只有这最后一个从站的接头，开关拨‘ON’。然后，回到主站，主站的那个接头，开关也拨‘ON’。” 就这么简单。
     3. 上电前核对：这是网络接线完毕后的必检项目。

   2. 屏蔽层处理不当

   • 坑在哪：接线时，把屏蔽网的铜丝只拧成一股，压在某个接线端子上，或者随便搭在屏蔽夹上，甚至剪掉了。导致屏蔽效果大打折扣，网络在干扰环境下工作不稳定。
   • 怎么避：
     1. 。将电缆的屏蔽层展开，完全覆盖在屏蔽夹的金属片下。
     2. 拧紧屏蔽夹的压紧螺丝，确保屏蔽层被 360 度压紧，与连接器金属外壳形成低阻抗连接。
     3. 屏蔽层绝不能与任何信号线或电源线有电气接触。

   3. 线序接错

   • 坑在哪：不按壳体上的接线图接线，把 A 线和 B 线接反，或者接到了电源针脚上。轻则通讯不通，重则可能烧坏设备接口。
   • 怎么避：
     1. 必须使用标准 Profibus 电缆（紫色， 内有红绿芯线对）。
     2. 严格按颜色对接：电缆内的红色芯线接 B（3号端子），绿色芯线接 A（8号端子）。这是国际惯例，千万别自己发明。
     3. 接线后，用万用表通断档复查一遍，确保电缆另一头的线序与此头一致。

   4. PG 编程口的滥用与冲突

   • 坑在哪：网络在线运行时，将编程器（如装有 Step 7 的电脑）通过 PG 口接入。如果编程软件也试图以“主站”模式访问网络，就会与网络上原有的主站发生冲突，导致整个网络通讯中断。
   • 怎么避：
     1. PG 口主要用于监控和诊断，而非在线编程。进行在线修改前，务必评估风险。
     2. 使用诊断软件（如 SIMATIC NET 的 Diagnostics）或专用的网络分析仪接入 PG 口，这些工具通常是被动监听模式，不会干扰网络。
     3. 如果必须在线编程，最安全的方式是暂停生产过程，将网络主站切到停止模式，再用编程器作为唯一主站进行操作。

   5. 机械安装不牢固

   • 坑在哪：只是把 插在设备接口上，没有用两边的固定螺丝拧紧。设备振动或插拔电缆时，接头容易松动，导致接触不良，产生间歇性故障。
   • 怎么避：
     1. 插上接头后，一定要把两边的固定螺丝拧紧！这是保证长期可靠连接的关键。
     2. 对于安装在振动较大设备（如电机、压缩机）上的接头，可以考虑在插头尾部电缆上加一个应力消除的卡箍。
