ABB 3BSE018161R1 | 800xA 系统主控模块

描述

产品详情

・物料编号：3BSE018161R1

・对应型号：PM864AK01

・品牌：ABB

・系列：AC 800M 控制器子系统

规格参数

1. 处理器芯片：MPC862 96MHz 32 位 RISC 架构
2. 程序存储：4MB 非易失闪存，断电保留工程组态
3. 数据内存：4MB 锂电池备份 RAM，可选超级电容免电池配置
4. 冗余架构：支持 CPU、以太网、CEX 总线、I/O 全链路热备，成对 PM864AK01 实现无扰切换
5. 板载网口：2 路独立 RJ45 以太网，RNRP 冗余协议，对接 800xA 操作站
6. 串行接口：COM3 隔离 RS232、COM4 调试 RS232，适配编程线缆 TK212A
7. 扩展总线：CEX-Bus，最多挂载 16 组本地 / 远程 S800 I/O 站
8. 通讯扩展：可搭配 CI854/CI864 扩展 Profibus DP、Modbus RTU
9. 供电规格：背板 5V DC，额定 1.8A，由 PS851 机架电源供电
10. 工作温度：0℃ ~ +60℃，控制柜内 IP20 防护
11. 环境湿度：5%~95% RH，无凝露
12. 整机尺寸：135 宽 ×189 高 ×119 深 mm，含 TP830 底座重量约 1.1kg
13. 编程软件：Control Builder M，兼容 800xA 4.x/5.x 版本
14. 认证标准：CE、UL61010、IEC61010 工业安全认证

产品介绍

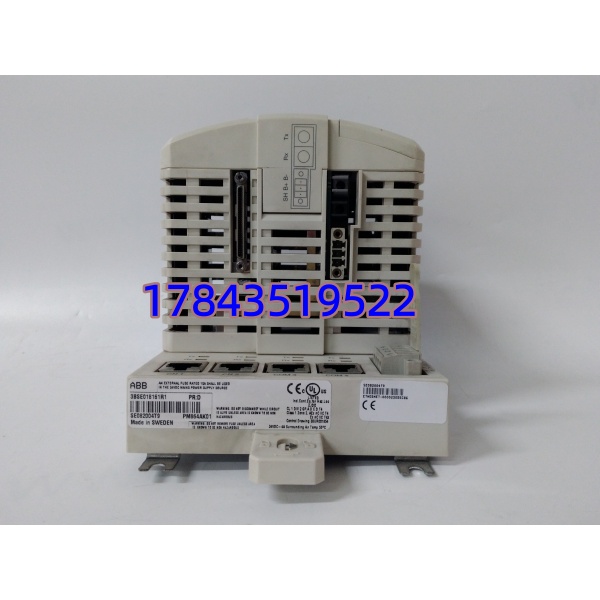

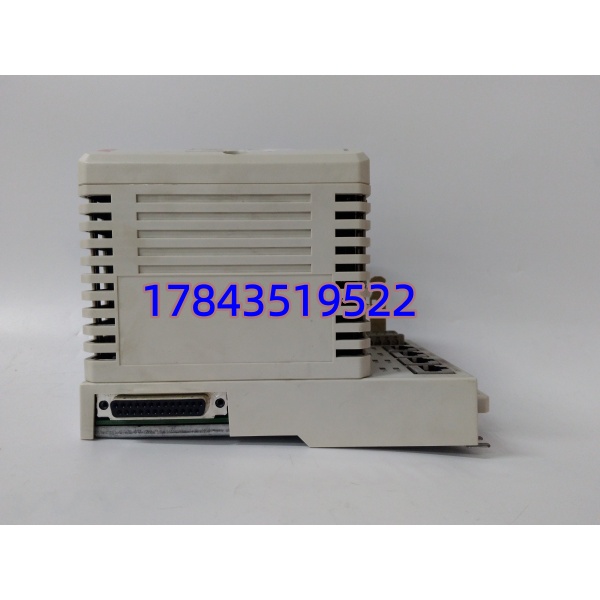

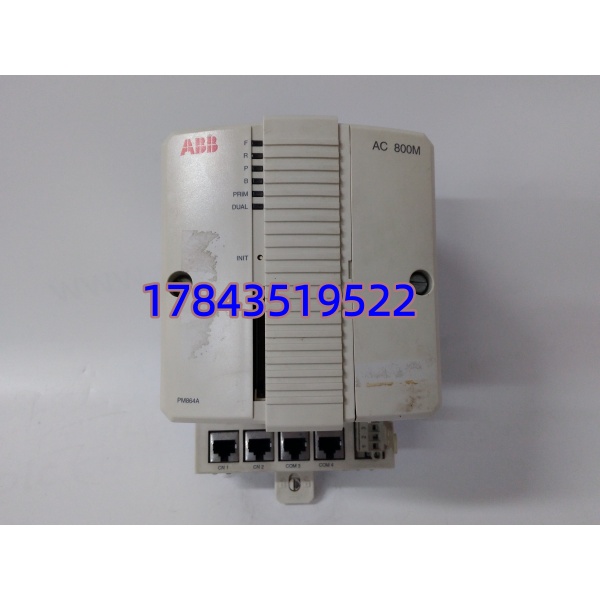

3BSE018161R1 成套单元由 PM864A CPU 主板 + TP830 配套底座组成，是 AC800M 中型流程装置的主流主控硬件，适配化工、电厂、油气等连续生产工况。 模块自带完整冗余同步逻辑，两块同型号 CPU 配对后，实时同步全部程序、变量与事件记录，故障切换不会中断调节输出。板载双网口分开布线，单条网线破损不会造成整机失联；CEX 总线可混合接入本地机架与远程 S800 I/O，老系统改造可利旧原有现场端子单元。对比低阶 PM861，它内存、运算速度提升一倍，可承载更多复杂 PID 调节、顺控逻辑与 SOE 事件采集，不用拆分多套控制器分摊点位。

应用场景与行业案例

痛点切入

1. 火电厂、合成氨装置单 CPU 故障直接触发机组联锁停机，重启复位耗时 2 小时以上，产能与原料损耗成本高。
2. 老款低性能控制器点位一多，扫描周期拉长，液位、压力调节回路持续震荡，调节阀频繁动作损耗快。
3. 中控网口单链路设计，交换机端口、网线老化会造成整套 DCS 画面失联，现场人员无法监控工艺参数。

典型场景

1. 燃煤电厂锅炉辅控系统：汽包水位、引风机、给水泵成套调节，双 CPU 冗余规避主控单点故障。
2. 煤化工精馏合成车间：反应釜温度、压力闭环控制，远程 S800 I/O 采集现场变送器信号。
3. 油气长输分输站：管道压力、流量联锁控制，双以太网分别接入操作站与调度上位机。
4. 大型制药精细装置：洁净车间批量顺控，宽温柜体长期稳定运行，SOE 记录故障时序。

真实案例

某年产 60 万吨甲醇装置原有单台 PM861 主控，夏季高温柜内 CPU 运算负载过高，每月出现 1~2 次死机，精馏塔切断进料降负荷。更换两套 3BSE018161R1 冗余 CPU，原有 S800 I/O、上位机组态无需重做下载。一次巡检中主 CPU 风扇老化触发故障告警，系统 80ms 内自动切至备用 CPU，所有调节阀开度、流量曲线无波动，工艺未中断。自控主管反馈，连续生产工段优先选用 PM864AK01 冗余套件，能大幅减少高温环境下的主控宕机风险。
