描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 3BSE018161R1（PM864AK01） |
| 处理器 | 96MHz 工业级 CPU |
| 内存 | 32MB（可用 23.5MB） |
| 存储 | 带 CompactFlash 接口 |
| 通讯接口 | 2×RJ45 以太网（冗余）；2×RS232/485 串口 |
| 冗余功能 | 支持 CPU 冗余、网络冗余、I/O 冗余 |
| 供电 | 24VDC ±10% |
| 功耗 | ≤200mA |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 120×80×35mm |
| 认证 | CE、UL、EMC 认证 |
产品深度介绍

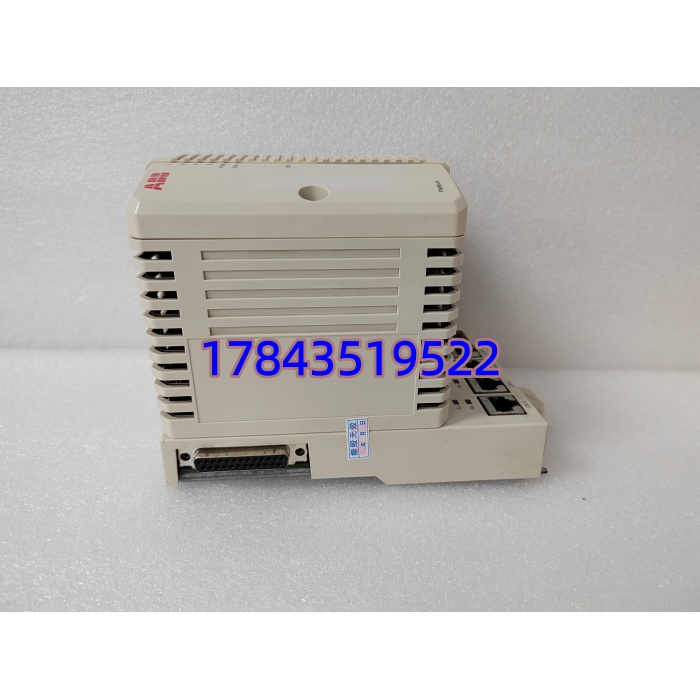

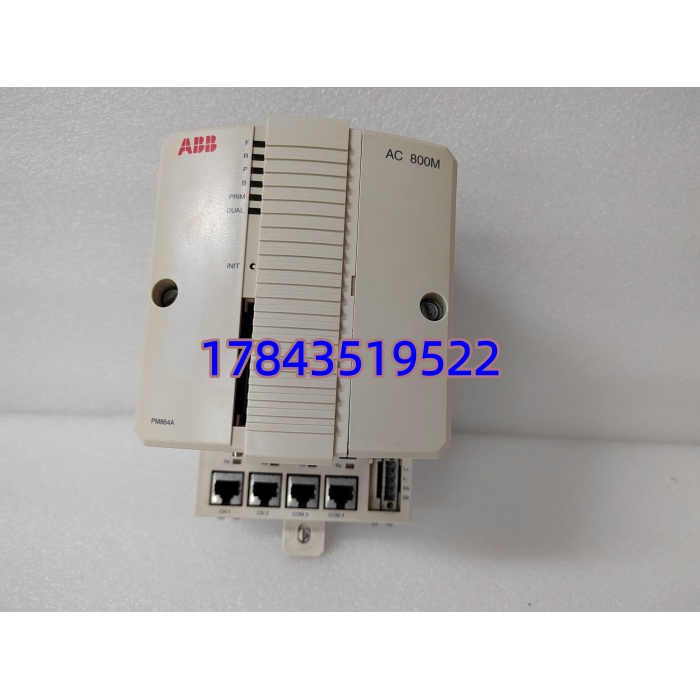

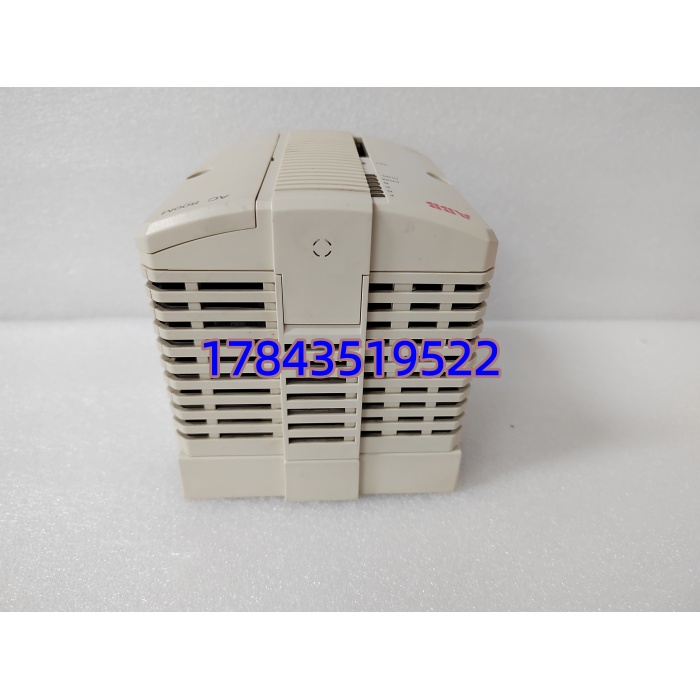

ABB 3BSE018161R1（PM864AK01）是 AC800M 系列的核心冗余控制器，广泛用于 800xA DCS 与大型 PLC 系统。内置 96MHz 处理器与 32MB 内存，可处理复杂控制逻辑与高速 I/O 信号。
模块自带双以太网冗余，网络故障时无缝切换；双串口支持 RS232/485，便于连接上位机或第三方设备。支持热插拔与在线固件升级，不中断生产即可维护。具备完整 EMC 认证，抗干扰能力强，适配电厂、石化等严苛工况。
应用场景与行业案例
工程痛点描述
大型连续生产线上，主控 CPU 一旦故障，会导致整线停产。前年某化工装置 PM864AK01 故障，全厂非计划停机 12 小时，直接损失超 500 万。这类核心控制器必须冗余配置并备有现货备件。
典型应用场景
- 电力行业 – 火电 / 水电 DCS作为 800xA 系统主控，实现锅炉、汽机、发电机的闭环控制与联锁保护，保障机组稳定运行。
- 石油化工 – 大型装置控制用于精馏、聚合、反应单元的过程控制，支持冗余架构，避免单点故障引发停产。
- 冶金行业 – 高炉 / 轧线自动化连接现场传感器、执行器，实现温度、压力、速度的高精度控制，适应高温粉尘环境。
- 水泥建材 – 窑线 DCS 系统控制窑温、料位、转速等关键参数，保障生产线连续稳定运行，降低能耗。
真实案例
案例：某 300MW 电厂 CPU 紧急更换去年 9 月，某电厂 #2 机组 DCS 主控制器 PM864AK01 频繁报错，冗余切换异常。原厂交期 8 周，机组无法长期降负荷运行。我们提供 2 块全新原装 3BSE018161R1，48 小时内到货。工程师核对原程序与固件版本，在线替换并同步配置，一次上电成功。系统稳定运行至今，未再出现故障。项目负责人说：“核心 CPU 备现货，就是给机组买了份保险。”
质量透明化检测流程
- 入库验收：核对原厂序列号、防伪标签，检查 PCB 无腐蚀划痕，附件（说明书、合格证）齐全。
- 上机功能测试：在 ABB AC800M 测试机架通电，检测 LED 状态；双以太网冗余切换测试；串口通讯测试；连续 24 小时满载运行，记录温升与稳定性。
- 电气参数测试：500V 摇表测绝缘电阻 > 10MΩ；接地连续性测试；2500V 隔离耐压测试，无击穿漏流。
- 固件 / 配置验证：读取固件版本并记录；备份程序与配置文件；拍照记录 DIP 开关 / 跳线位置。
- 最终质检与包装：质检员签字确认；防静电袋密封；气泡膜 + 纸箱加固；贴 QC 合格标签，附完整测试报告。
