描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | LDGRB-01 (3BSE013177R1) |
| 兼容系统 | ABB AC800M (S800 I/O)、800xA、Symphony Plus |
| 安装方式 | 35mm DIN 导轨（EN 60715） |
| 模块容量 | 单机架最多 8 个 S800 I/O 模块 |
| 总线接口 | S800 背板总线，支持热插拔 |
| 供电 | 24V DC（由控制器或电源模块供电） |
| 防护等级 | IP20（机柜内安装） |
| 工作温度 | -25°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 22.5mm × 100mm × 120mm |
| 重量 | 约 0.35kg |
产品深度介绍

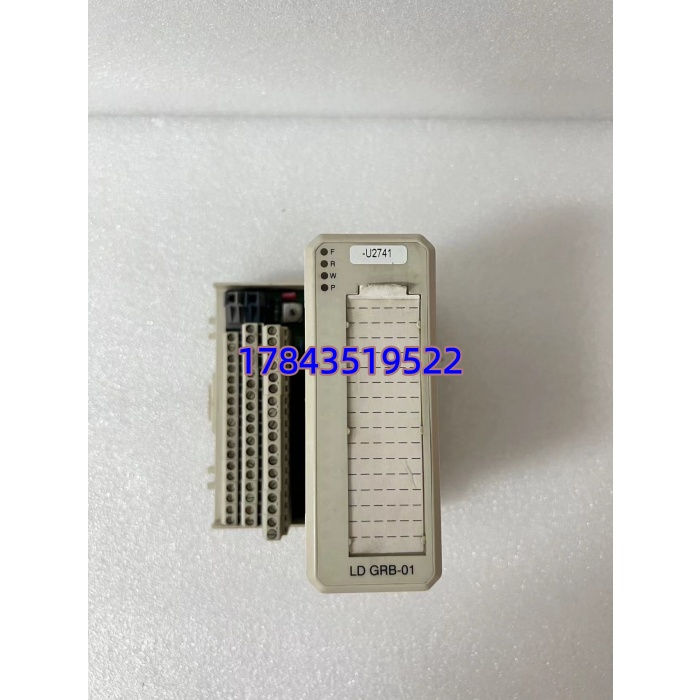

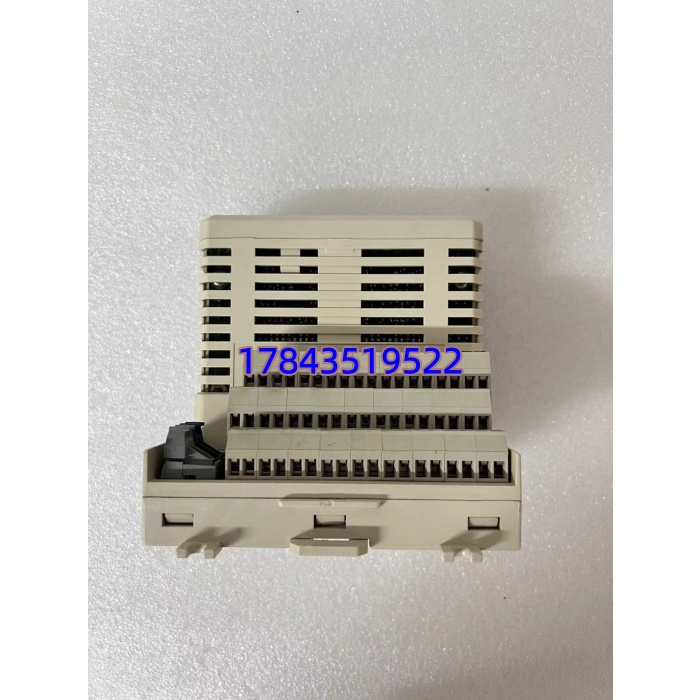

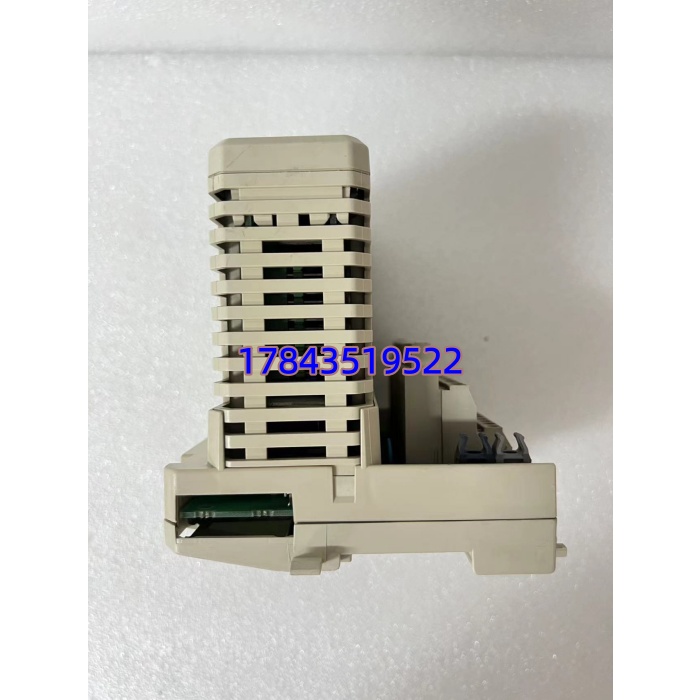

ABB LDGRB-01（3BSE013177R1）是 ABB S800 I/O 系统的无源扩展背板，用于 AC800M 控制器本地 I/O 扩展，是 DCS 系统信号采集与控制输出的核心连接部件。
它为 S800 系列 I/O 模块（AI/DI/AO/DO）提供机械安装、总线通信与电源分配，支持热插拔，可在系统运行中更换模块不影响其他通道。紧凑 22.5mm 宽度节省机柜空间，镀金触点抗振动、低接触电阻，适配电厂、化工等恶劣工况。
应用场景与行业案例
工程痛点描述
连续生产行业的 DCS 系统常需在现场就近采集信号，传统远程 I/O 站布线复杂、成本高、故障点多；而普通背板无热插拔，更换模块需停机，损失大。
典型应用场景
- 电力行业 – 电厂 DCS 控制柜用于火电 / 燃气电厂 AC800M 系统，本地扩展 AI/DI 模块，采集温度、压力、阀门状态，支持热插拔减少停机。
- 石油化工 – 反应釜 / 精馏塔控制安装于现场接线箱，就近接入 4-20mA/0-10V 信号，单电缆回传主控室，降低布线成本与干扰。
- 冶金行业 – 高炉 / 加热炉监控防尘抗振设计适配高温粉尘环境，DIN 导轨安装便捷，支持高密度 I/O 部署。
- 水处理 – 污水厂 SCADA 系统控制柜内扩展 I/O，采集液位、pH、泵状态，热插拔维护不中断处理流程。
真实案例
案例：某化工厂 DCS 扩容与改造去年 6 月，某化工装置 DCS 系统需新增 20 个模拟量测点，原计划用远程 I/O 站，预算高且工期长。改用 LDGRB-01 背板 + S800 AI 模块，直接安装在现场机柜，单根总线电缆连至 AC800M 控制器。3 天完成安装调试，节省 40% 布线成本，后续模块更换无需停机，每年减少维护停机损失约 20 万元。
核心卖点与差异化
- 热插拔支持：运行中更换 I/O 模块，不影响系统运行，减少停机时间。
- 紧凑省空间：22.5mm 窄宽度，同机柜可部署更多 I/O，节省机柜成本。
- 高可靠连接：镀金触点 + 弹簧压接，抗振动、低接触电阻，适配恶劣工况。
- 无缝兼容：原生适配 AC800M/ I/O，即插即用，无需额外配置。
- 工业级宽温：-25°C~+70°C 稳定运行，适应极端温度环境。
