ABB 3BSE008510R1 DO810 | 8 通道继电器输出卡 原装正品

描述

产品深度介绍

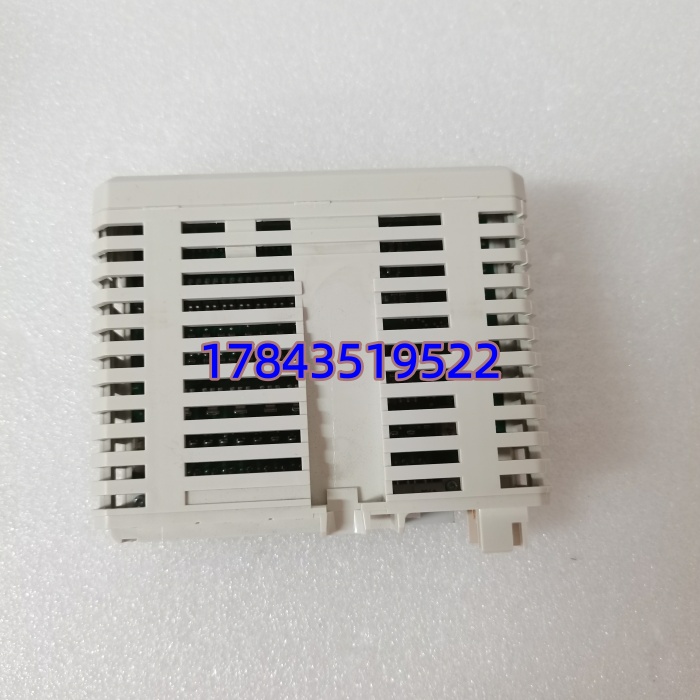

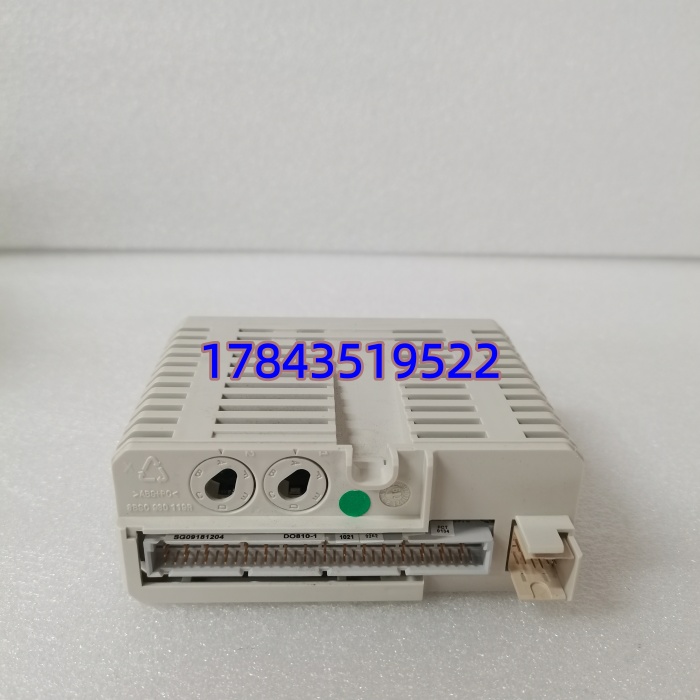

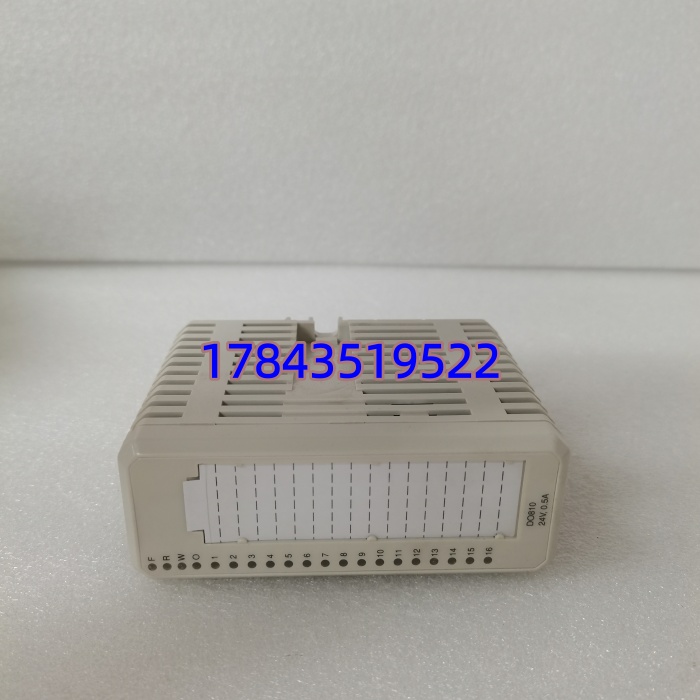

ABB DO810（3BSE008510R1）是 S800 I/O 系统常用的继电器输出模块，广泛配套 ABB 主流 DCS 与 PLC 控制器使用。模块集成 8 路独立无源继电器触点，每一路相互电气隔离，可直接接入交流或直流负载回路。

模块具备过流、浪涌防护设计，能适应工业现场复杂电磁环境。支持热插拔操作，在线更换不会影响机架内其他模块运行，搭配现场端子单元使用，接线与后期维护都较为便捷。

关键技术规格

质量检测流程

1. 入库验收检测核对原厂型号、序列号与装箱单据，完成来源追溯。检查模块外壳、电路板无划痕、腐蚀与维修焊迹，连接器引脚完好。清点合格证、说明书等配套附件，查验原厂防伪标签并完成序列号查询。
2. 上机功能测试采用 ABB AC800M 搭配 S800 标准测试机架开展测试。通电后观察面板指示灯状态，自检正常无故障报警。逐路触发输出信号，用 Fluke 115 万用表检测继电器通断状态，动作逻辑准确。连续 24 小时带载运行，监测模块温升，全程无异常。最终出具完整测试报告，可向客户提供测试照片与视频。
3. 电气参数测试使用 500V 摇表开展绝缘电阻测试，通道对地、通道间绝缘电阻均大于 10 MΩ。完成耐压测试与接地连续性检测，各项指标符合工业标准。
4. 固件 / 配置验证读取模块固件版本并记录，确认与主流 AC800M 控制器版本兼容。对模块默认拨码、跳线位置拍照留存，方便现场复刻配置。
5. 最终质检与包装质检人员核对所有测试项并签字，粘贴合格标签。模块装入专用防静电袋密封，外层搭配气泡膜与硬纸箱封装，做好防潮、防磕碰防护。

技术避坑指南

1. 固件版本不匹配新模块固件版本与现场控制器不一致，会出现模块无法识别、通讯中断的问题。更换前通过编程软件读取原有模块固件版本，采购时明确版本要求。版本存在差异时，可提前完成固件刷新。之前遇到过现场直接上机，控制器持续报通讯超时，排查大半天才确定是固件版本不兼容。
2. 拨码开关配置错误模块地址、通讯模式依靠拨码开关设定，出厂默认配置不一定匹配现场系统。更换前务必用手机拍下旧模块拨码位置，新模块严格对照设置。这是现场最容易出现的低级失误，重复返工的案例十分常见。
3. 负载超出触点容量单通道触点最大负载为 5A，若直接驱动大功率电机、大型接触器，会造成触点烧蚀、模块损坏。大功率负载建议中间加装中间继电器做转接，不要超出额定参数使用。
4. 端子与线缆不匹配需搭配 S800 配套端子单元接线，核对端子针脚定义，不要凭经验接线。现场线缆屏蔽层采用单端接地方式，避免形成环流引发信号干扰。
5. 静电防护不到位电路板芯片对静电敏感，干燥季节风险更高。拆装模块必须佩戴防静电手环，在防静电作业面上操作。曾见过人员未做防护直接插拔，模块通电后元件烧毁，造成不必要的损失。
