描述
产品详情
・型号：CS513・物料编号：3BSE000435R1・品牌：ABB・系列：MasterPiece 200/300、AC310/AC320/AC400
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 完整物料编码 | CS513 / 3BSE000435R1 |
| 安装方式 | 控制器机架背板直插，单槽位占用 |
| 通讯通道 | 通道 1：DB9 RS-232C；通道 2：端子型 RS-485 |
| 通道隔离 | 通道与背板总线 500VDC 电气隔离 |
| 支持波特率 | 300～38400 bps，软件独立配置 |
| 支持协议 | Modbus RTU（从站）、ABB SPA-Bus、自定义 ASCII 通讯 |
| 背板供电 | 由 AC400 控制器机架背板供电 |
| 面板指示 | 电源、通讯收发状态 LED 指示灯 |
| 工作环境温度 | 0℃～60℃，控制柜内无凝露 |
| 存储温度 | -40℃～+85℃ |
| 相对湿度 | 5%～95%，禁止结露 |
| 防护等级 | IP20（仅柜内使用） |
| 适配控制器 | AC310、AC320、AC400、MasterPiece200/300 |
| 产品生命周期 | 原厂停止量产，无全新量产货源 |
产品介绍

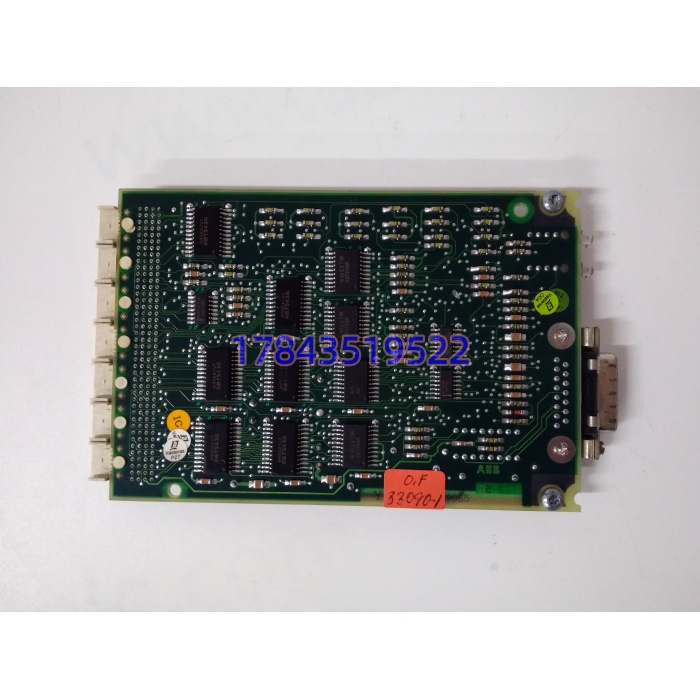

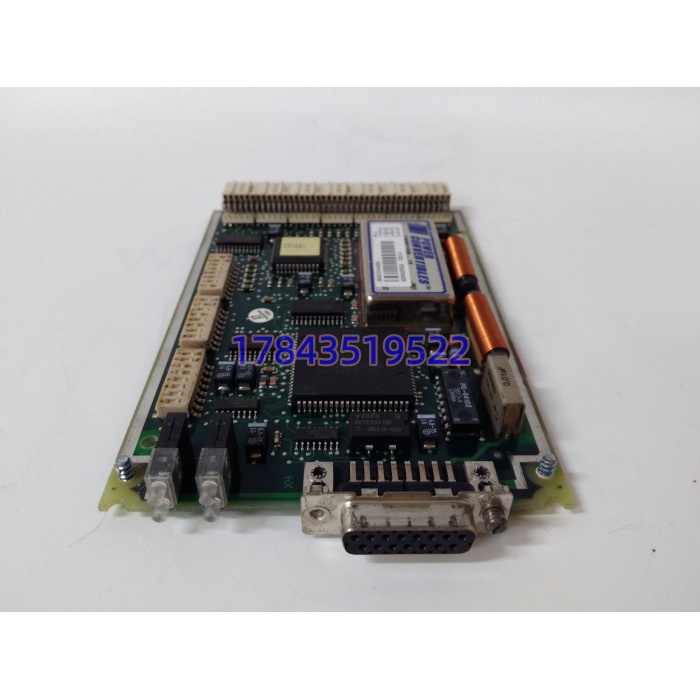

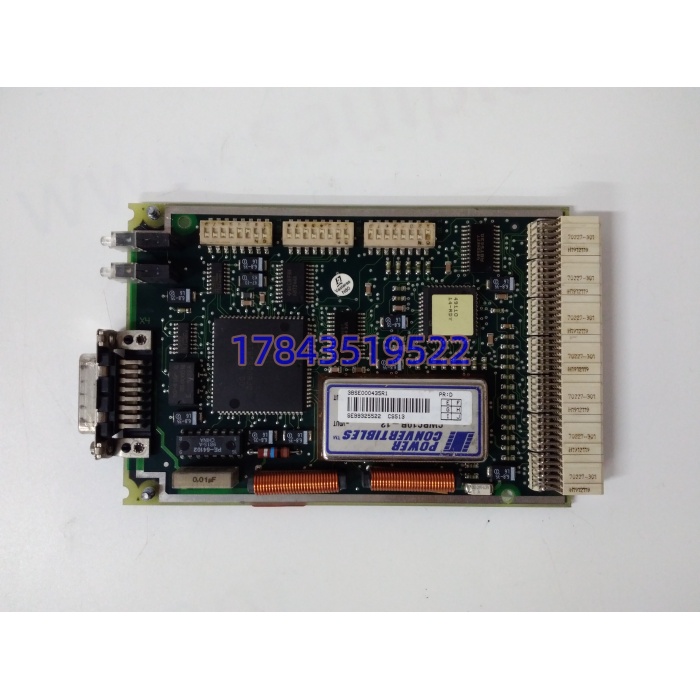

CS513 3BSE000435R1 是 ABB 老一代 Advant Master 控制系统配套串口通讯模块，专门配套 AC400、MasterPiece 系列控制器。模块提供两路相互独立的串行通道，两个串口可以配置不同波特率与通讯协议，一路对接上位操作终端，另一路连接流量计、分析仪、老式第三方 PLC。
坦白讲，很多现场改造项目容易混淆型号，CS513 只能运行在 MP200/300、AC400 平台，不能直接用于 AC800M 系统，无法和 CI 系列通讯卡互换。这套系统服役年限普遍超过 15 年，模块内部电解电容老化是最常见故障；市面上没有引脚兼容的直替板卡，系统改造工程量偏大，大部分存量装置只能寻找库存拆机备件维持运行。
应用场景与行业案例
痛点切入：火电、化工大量早期 Advant Master 系统依靠 CS513 采集现场分析仪表数据。一旦通讯模块故障，中控画面丢失工艺参数；多数老装置没有预留停机窗口，新项目改造周期漫长，备件采购时效直接影响生产。同时很多仪表只提供 RS485 接口，无以太网方案，无法跳过串口模块直接组网。
典型场景
- 火力发电：辅控系统 AC400 控制器，采集烟气分析仪、水质在线仪表数据
- 石油化工：精馏装置、储罐区老 DCS 系统，串口对接在线色谱仪
- 水处理行业：大型净水厂 Advant Master 系统，连接流量、pH 分析仪表
- 造纸行业：老线 MasterPiece 控制器，实现与第三方传动装置串口通讯
真实案例去年处理一家化工厂老 Advant Master 系统故障，中控色谱仪数据间歇性断连。排查确认机架内 通讯板工作不稳定，通讯报文频繁丢包。尝试更换串口线缆、修改通讯参数没有改善。受程序架构限制，无法直接升级新平台网关，只能采购成色完好的拆机 备件。备件上机后重新下载通讯任务配置，持续 72 小时监测，串口数据收发稳定。现场经验：这类老通讯模块故障大多来自内置电容衰减，空载测试正常，长时间带负载通讯才会暴露问题。
