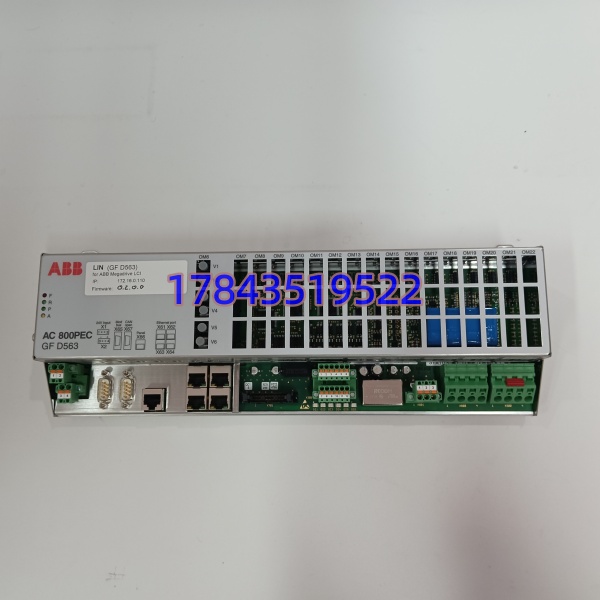

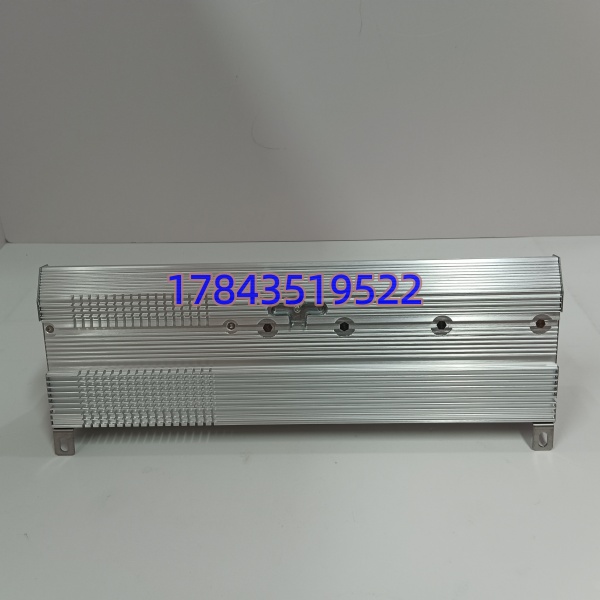

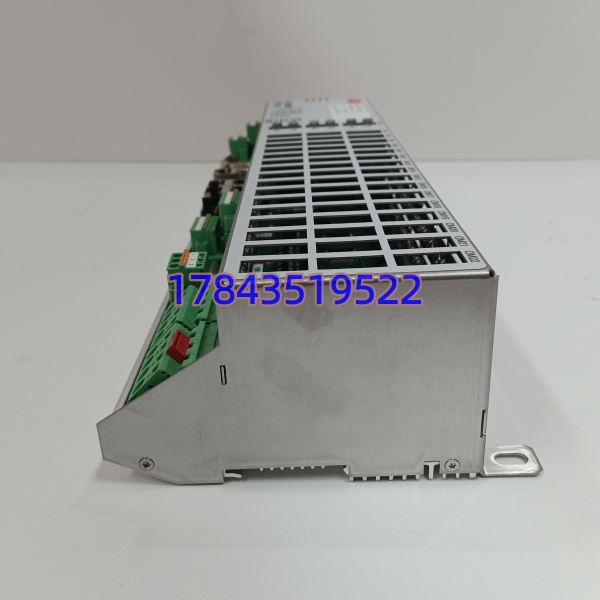

ABB 3BHE046836R0101 GFD563A101 | 火电水电机组励磁控制器选型备件

描述

关键技术规格

• 工作供电：24 VDC ±10%，整机典型功耗 25 W
• 动态调节响应：≤10 ms，机端电压调节精度≤±0.2%
• 模拟采集通道：支持 PT 电压、CT 电流信号接入，适配 50/60Hz 电网自适应
• 通讯接口：双路 RJ45 以太网、PROFIBUS DP、RS485；兼容 Modbus TCP、IEC61850、DNP3
• 保护逻辑：过励 / 欠励封锁、过流跳闸、同步丢失、频率越限硬件闭锁
• 数据存储：内置事件记录、故障录波功能，可留存数百条故障时序数据
• 工作温区：-20 ℃ ~ +65 ℃，存储温度 – 40 ℃ ~ +85 ℃
• 环境耐受：抗振动 2 g（10–500 Hz），抗冲击 15 g，湿度 5%–95% 无凝露
• 防护等级：IP20，仅电控柜内部安装
• 绝缘耐压：强弱电回路 2500 VAC 隔离耐压
• 配套调试软件：UNITROL Configurator、Control Builder M
• 典型 MTBF：＞56,000 小时（电站稳态运行实测数据）
• 安装方式：标准 DIN 导轨安装，预留四周≥5 cm 散热空间

产品深度介绍

机组并网后电压漂移、无功分配失衡、励磁频繁告警，大多是这块主控单元运算回路异常导致。ABB GFD563A101（3BHE046836R0101）是 UNITROL 6000 励磁柜核心控制单元，承接机端 PT、CT 采集信号，通过内置 PID 自适应算法实时输出调节指令至 DSSR 系列触发板，闭环稳定发电机转子励磁电流，平衡机组无功输出，保障并网电网电压平稳。模块集成采集、运算、通讯、保护四大功能，省去多块分立板卡拼接，柜内布线节点大幅减少。双以太网冗余环网设计，单网口断线不会中断励磁控制，适配电厂无人值守运维场景；自带完整自诊断回路，面板指示灯分层区分供电、通讯、励磁故障，无需电脑在线即可快速定位故障区域。客观使用局限需要提前规划：该模块为发电励磁专用定制硬件，无法通用 ABB 普通 AC800M DCS；原厂全新期货交付周期 3–6 个月，项目备件仅依靠市场存量；长期高温柜内运行会加速内部电解电容老化，运行满 8 年机组建议每年停机做性能校验。

兼容性与替代选型

1. GFD563A101（3BHE046836R0101）↔ GFD563A102（3BHE046836R0102）：✅ 直接替换，A102 为冗余配套版本，硬件针脚、端子定义完全一致，程序无需修改，仅冗余切换逻辑有差异
2. GFD563A101 → DSSR122：❌ 绝对不兼容，DSSR 仅为脉冲触发板，无运算调节能力，不能替代主控单元
3. GFD563A101 → UNITROL 1010 主控：⚠️ 需整套系统改造，硬件背板、程序架构完全不通用，需重新组态整套励磁逻辑⚠️ 选型高频误区：同励磁柜内 GFD、DSTD、DSCS 外观尺寸接近，DSTD 仅信号采集板，缺少闭环调节运算电路，混用会造成励磁失控、机组跳闸。

入库出货全质检流程

1. 入库核验：全新件核对 ABB 原厂序列号、出厂合格证；拆机件检查电路板无电容鼓包、无烧蚀线路、无维修飞线，记录出厂批次固件版本
2. 整机模拟老化测试：搭载完整 UNITROL 励磁测试工装连续通电 24 小时，模拟 50/60Hz 机端电压、负荷波动工况，全区间励磁调节循环测试；Fluke 万用表校验采集信号精度、通讯链路稳定性
3. 电气安全检测：500V 摇表测量强弱电回路绝缘＞10 MΩ，模拟过励、失同步、过流工况验证硬件保护闭锁功能
4. 信息存档：拍摄端子丝印、状态指示灯、机身物料编码留存完整档案
5. 出库防护：工业防静电真空袋密封，加厚防震纸箱分层缓冲，粘贴 QC 合格标签，随货附带纸质测试报告，支持发货前通电视频核验

现场实操避坑指南

1. CT/PT 信号相序接反三相电压、电流相序错位会直接造成无功调节反向、机组震荡，更换前完整拍摄原有端子接线顺序，复原后空载试验校验调压曲线。
2. 强弱电电缆同槽走线励磁柜动力电缆与信号采集线间距不足 200 mm，高压电磁干扰会导致采集信号跳变、主控频繁报同步丢失，信号线全程使用屏蔽线缆单端接地。
3. 禁止带电插拔模块AC800PEC 背板总线不支持热插拔，断电后等待内部电容完全放电再拆装，高压残余电荷极易击穿板内采集芯片。
4. 散热空间不足模块上下左右预留散热空间不足会加速元件老化，夏季高温工况易出现励磁调节响应变慢、随机告警。
5. 新旧固件参数偏差不同生产批次模块内置控制曲线存在微小差异，替换完成后机组空载、带载、并网三个工况均需复测电压与无功调节精度。
