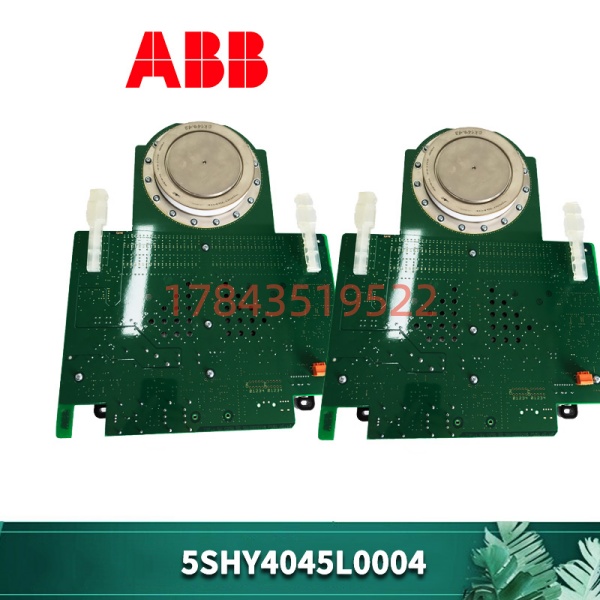

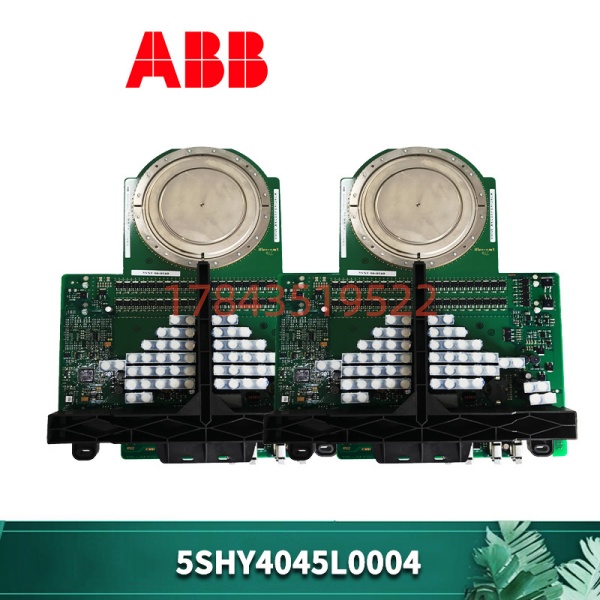

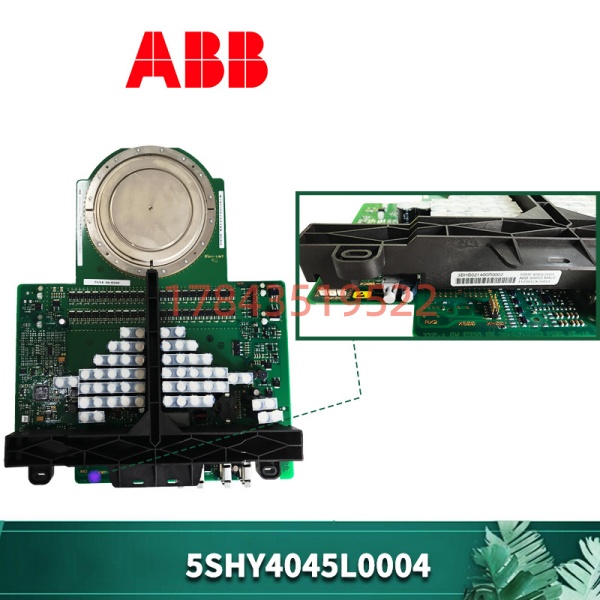

5SHY4045L0004 是 ABB 半导体部门出品的一款高压大功率 IGCT 功率模块，订货号 3BHB021400R0002。IGCT 的全称是“集成门极换流晶闸管”(Integrated Gate Commutated Thyristor)，你可以把它理解成 GTO（门极可关断晶闸管）的升级版——它把 GTO 的高阻断电压、低导通损耗，和 IGBT 的快速开关特性揉在了一起。

这个模块的额定电压是 4500V，额定电流 4000A。单模块就能处理 10 兆瓦级的功率。封装用的是 ABB 的压接式技术——无焊料、无引线键合，靠机械压力实现电气接触。这种封装有几个好处：双面冷却，散热效率高；失效模式是短路而不是开路——对变频器系统来说，模块短路至少设备不会突然失去动力；而且多个模块可以串联实现更高的电压等级。

网上信息有一个严重的误区：有的网站把 5SHY4045L0004 写成“415V低压晶闸管开关模块”，重量标“2.6kg”，那是完全搞错了。那个参数对应的是另一类低压无功补偿晶闸管开关，和 5SHY4045L0004 根本不是同一个东西。5SHY4045L0004 是 4500V/4000A 的高压大功率器件，重量在 4-6kg 之间，采用水冷散热。

重要澄清：5SHY4045L0004 这个型号在 ABB 体系中有明确的分工：它是 TGU (Thyristor Gate Unit)——即晶闸管门极驱动单元的一部分，负责接收来自 TGVC (Thyristor Gate Valve Control) 的光触发信号，产生高 di/dt 门极脉冲驱动 IGCT 导通，并监测晶闸管两端电压反馈状态。它的配套控制板是 GVC736CE101 或 GVC750BE101。

应用场景与行业案例

现场痛点

搞中压变频器维修的都知道，IGCT 模块坏了是“大事故”。

不是说换模块本身有多难——拆装压接式模块确实需要专用工具和扭矩控制，但这不是最麻烦的。最麻烦的是：故障定位。一个功率单元里有 IGCT 模块、门极驱动板、控制板、电容、散热器……故障报“Gate Drive Fault”或“短路”，到底是 IGCT 击穿了？还是驱动板坏了？还是控制板没发脉冲？没有经验的人，一拆一整天，换了一堆件还是不行。

去年去一个矿山，他们的提升机变频器报故障。现场电工把整个功率单元拆下来，把 IGCT、驱动板、电容全换了，花了 6 个小时。送电，故障还在。后来用示波器测门极脉冲——没有波形。顺着往回查，发现是驱动板的 24V 供电松了。6 小时的活，其实 5 分钟能搞定。

典型应用场景

1. ABB ACS6000/8000 中压变频器 – 功率单元核心
   ACS6000 是 ABB 的主力中压变频器平台，用于驱动矿井提升机、轧机主传动、天然气管道压缩机。5SHY4045L0004 作为功率单元的核心开关器件，承担 DC/AC 逆变任务。
2. 高压直流输电 (HVDC) – 换流阀子模块
   在 HVDC 换流站中，5SHY4045L0004 作为换流阀的核心功率器件，承担 AC/DC 交直流变换任务。其低损耗特性可提升系统能效。
3. STATCOM 静止同步补偿器 – 新能源场站无功补偿
   风电场、光伏电站的 STATCOM，需要快速动态无功调节能力。5SHY4045L0004 支持最高 1600Hz 开关频率，满足电网对无功补偿的快速响应要求。
4. 冶金行业 – 轧机主传动
   冶金行业的轧机主传动，需要微秒级的转矩响应和高过载能力。5SHY4045L0004 的 40.4kA 峰值关断电流能力满足轧机咬钢时的冲击负载需求。
5. 柔性直流输电 (MMC) – 模块化多电平换流器
   在 MMC 换流阀中，5SHY4045L0004 的低导通损耗和高可靠性特性使其成为构建高压直流电网的关键器件。

核心卖点与差异化

5SHY4045L0004 (IGCT功率模块)

· 4500V/4000A 高功率密度 – 单模块处理兆瓦级功率，减少串联数量，降低系统复杂度

· 压接式封装 (StakPak™技术) – 无焊料、无引线键合，双面冷却，机械寿命长，抗温度循环能力强，失效模式为短路（vs IGBT 的开路失效），对系统更安全

· 低导通损耗 – 通态压降约1.8V，比传统 GTO 模块效率高，降低系统能耗

· 高浪涌耐受能力 – 峰值关断电流 40.4kA，可承受数倍额定电流的短路冲击

· 宽温设计 – 工作结温 -40°C 至 +175°C，适应恶劣工业环境

· 水冷散热 – 强制水冷设计，确保大功率工况下的热管理

决策建议

1. 核对完整物料号（极其重要） – 采购前必须核对现场模块的完整型号标签。5SHY4045L0004 只是一个基础型号，配套订货号 3BHB021400R0002 也必须匹配。
2. 哪个坏了换哪个 – IGCT 模块和门极驱动板功能独立，坏了哪个换哪个。不需要成套更换，除非你不确定故障点。
3. 故障排查顺序 – 建议按以下顺序排查：
   • 先确认配套门极驱动板的 24V 供电和 LED 状态
   • 再用示波器测驱动板输出的门极脉冲波形
   • 最后检查 IGCT 模块本身（用万用表测 PN 结）
   • 顺序反了，浪费时间还容易误判
4. IGCT 更换注意事项 – 5SHY4045L0004 是压接式封装，更换时需注意：
   • 必须配合原厂散热器和夹具
   • 压装扭矩必须按手册（扭矩过大压碎芯片，过小接触电阻大发热）
   • 确保散热器表面清洁，导热脂均匀涂覆
   • 冷却水路必须排空空气，否则局部过热
   • 建议由有经验的技术人员操作
5. 配套采购建议 – 如果现场门极驱动板也老化或损坏，可一并采购 GVC736CE101 或 GVC750BE101。两者不能混用，需与 IGCT 型号匹配。
6. 网上信息甄别 – 网上信息极其混乱，有的网站把 5SHY4045L0004 写成“415V低压晶闸管开关模块”，那是严重错误。采购时务必以现场模块标签为准。
