描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 模块类型 | IGCT（集成门极换流晶闸管）+ 驱动板组合 |
| 额定电压 | 4.5kV（GVC714A101）；1060V（5SHX/5SGX 系列） |
| 额定电流 | 3000A（GVC714A101）；600A（5SHX/5SGX 系列） |
| 开关频率 | ≤1kHz（中频优化） |
| 关断时间 | 100μs |
| 绝缘耐压 | 10kV（模块 – 外壳） |
| 散热方式 | 压接式（水冷 / 风冷散热器） |
| 工作温度 | -40°C ~ +85°C |
| 驱动接口 | 光纤控制 + 24VDC 供电 |
| 功率损耗 | 低损耗 SPT + 芯片技术 |
| 适配系统 | ABB ACS6000/ACS1500 中压变频器、SVG / 储能变流器 |
| 重量 | 约 1.7kg（含驱动板） |
3BHE024415R0101 GVC714A101 5SXE07-01643BHB020538R0001 5SHX1006H0003E.S. 5SGX1060H00003E.S
产品深度介绍

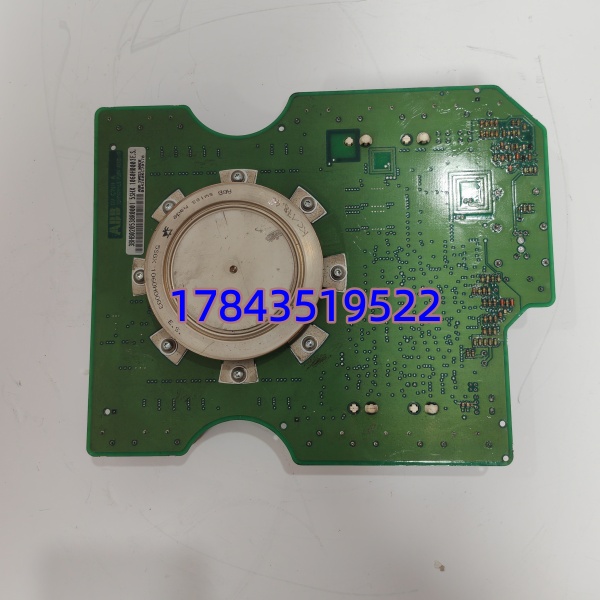

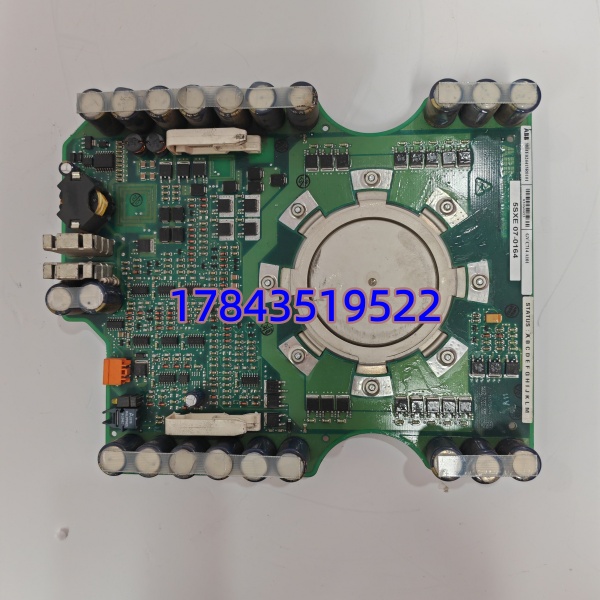

ABB 3BHE024415R0101（GVC714A101）是 ABB ACS6000 中压变频器的核心 IGCT 功率单元，搭配 5SXE07-0164 驱动板、3BHB020538R0001（5SHX1006H0003）功率模块及 5SGX1060H0003E.S 接口板，构成完整的大功率电能变换组件。
该组合采用IGCT 技术，结合晶闸管高耐压与晶体管快速开关优势，具备无缓冲关断、低通态损耗、高可靠性特点；压接式结构适配严苛工况，光纤驱动抗电磁干扰强，是中压传动、电网治理、新能源并网的核心功率器件。
应用场景与行业案例
工程痛点
大功率变频 / 变流器最怕 “功率器件失效”—— 化工、冶金、电力行业的中压电机驱动或电网调节，一旦 IGCT 模块故障，会导致整机停机，单次损失可达百万；普通 IGBT 模块耐压 / 电流不足，无法满足中压场景需求，而 ABB IGCT 组合可解决这一痛点。
典型应用场景
- 冶金行业 – 轧机 / 主传动变频驱动中压同步电机，实现轧机高精度调速，耐受冲击负载与粉尘环境。
- 电力行业 – 电厂引风机 / 给水泵变频6kV/10kV 电机节能改造，适配 ACS6000 变频器，降低厂用电率。
- 油气行业 – 长输管道压缩机驱动海上平台 / 陆地压气站中压变频，适应宽电压波动与高温高湿环境。
- 新能源 – 风电 / 光伏并网变流器电能质量调节（SVG）、储能变流器（PCS），实现高压大功率能量转换。
真实案例
某钢铁厂轧机主传动 ACS6000 抢修2025 年，华东某钢厂 1850mm 轧机主传动（ABB ACS6000）突发 IGCT 模块烧毁，生产线停机。原模块为 GVC714A101，原厂订货周期 8 周，停机每日损失超 200 万。我们提供全新原装 3BHE024415R0101 组合套件（含驱动板 + 功率模块），4 天到货，现场 6 小时完成更换与调试。
- 实施后：系统恢复满负荷运行，开关损耗降低，连续运行 10 个月零故障；
- 客户反馈：“IGCT 模块是轧机心脏，备用库存直接避免千万损失。”后续该企业采购 3 套组合套件作为关键备件，保障连续生产。
3BHE024415R0101 GVC714A101 5SXE07-01643BHB020538R0001 5SHX1006H0003E.S. 5SGX1060H00003E.S
核心卖点与差异化
- IGCT 核心技术：4.5kV/3000A 高功率密度，无缓冲关断，可靠性较 IGBT 提升 5 倍；
- 低损耗高效能：SPT + 芯片技术，通态损耗降低 20%，节能显著、散热需求低；
- 强抗扰设计：光纤驱动 + 10kV 绝缘，耐受工业强电磁干扰，适合恶劣工况；
- 原装组合适配：GVC714A101+5SXE07-0164+5SHX1006H0003原厂匹配，即插即用、无需调试；
- 宽温稳定运行：-40°C~+85°C，适配户外 / 防爆区高温、低温场景；
- 全新原装质保：12 个月质保，提供入库检测 + 上机测试报告，质量可追溯。
