描述
产品深度介绍
ABB 3BHE009017R0102 (XVC724BE102) 是 ABB ACS2000 系列中压驱动系统专用的电压水平短路检测板，作为驱动设备的核心保护组件，实时监测输出侧电压状态，快速识别短路故障并触发保护机制。
该检测板采用工业级强化设计，表面涂覆三防涂层，可在 – 40°C 至 + 85°C 环境稳定运行，具备强抗干扰与抗振动能力，适配发电、冶金、化工等严苛工况，有效降低驱动系统故障风险，保障设备连续运行。

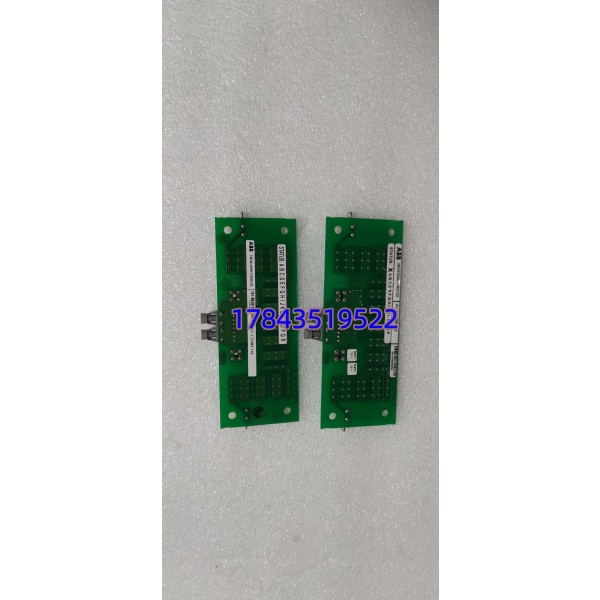

ABB 3BHE009017R0102 XVC724BE102
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 / 订货号 | XVC724BE102 / 3BHE009017R0102 |
| 额定电压 | 380-480 VAC |
| 额定电流 | 1000 A |
| 输入信号 | ±10V (电压)、4-20mA (电流) |
| 工作温度 | -40°C ~ +85°C |
| 防护涂层 | 三防涂层 (防潮、防盐雾、防霉) |
| 尺寸 (深 × 高 × 宽) | 410 mm × 200 mm × 200 mm |
| 重量 | 12.5 kg |
| 适用系统 | ABB ACS2000 中压驱动系统 |

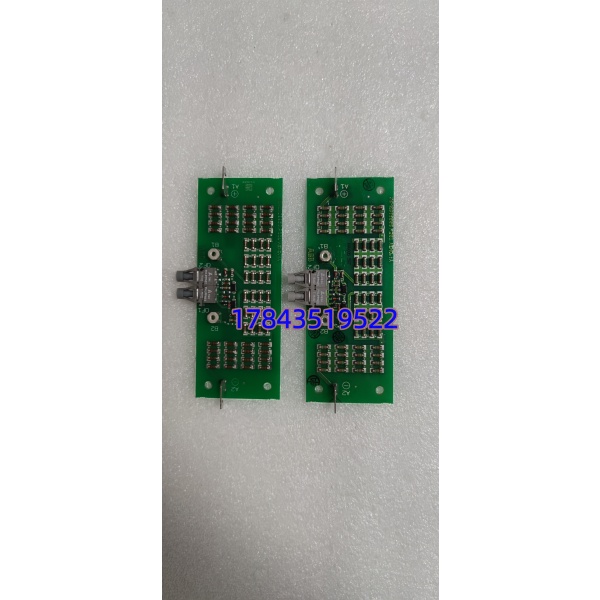

ABB 3BHE009017R0102 XVC724BE102
安装与接线指南
阶段一：准备工作 (10 分钟)
⚠️ 安全第一：
- 通知生产部门停机，确认设备处于安全状态
- 断开驱动系统总电源及 UPS，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作：
- 拍照记录旧模块接线端子、接口配置及机架位置
阶段二：拆卸旧模块 (15 分钟)
- 断开信号线缆：用标签标注每根线的端子号，松开螺丝后轻拉出线缆
- 释放固定卡扣：用一字螺丝刀按压模块底部导轨卡扣，垂直拔出模块
- 检查背板接口：清理灰尘，查看针脚是否弯曲损坏，避免手触针脚
阶段三：安装新模块 (15 分钟)
- 核对型号：确认新模块为 3BHE009017R0102 (XVC724BE102)
- 接口复刻：对照照片，确认连接器配置与旧模块一致
- 插入机架：对准背板接口垂直按压，听到卡扣 “咔哒” 声即到位
- 恢复接线：按标签逐根连接线缆，拧紧端子螺丝（扭矩约 0.5N・m）
自检清单：
- 型号核对无误
- 接线无错接、漏接
- 模块固定牢固无倾斜
- 无工具遗留机架内
阶段四：上电测试 (20 分钟)
- 上电前检查：用万用表测量电源电压（380-480 VAC），确认无短路
- 系统上电：先给控制回路上电，观察模块指示灯状态
- 功能验证：触发模拟短路信号，检测模块是否正常输出故障信号
- 运行确认：系统空载运行 30 分钟，无报警、通讯正常即完成更换
常见问题解答 (FAQ)
Q1：这个模块的核心作用是什么？
A：XVC724BE102 是 ACS2000 中压驱动的短路保护板，实时监测输出电压，一旦检测到短路，立即触发驱动停机，避免功率器件烧毁。它是驱动系统的 “安全卫士”，直接关联设备运行安全。
Q2：可以用在其他系列驱动上吗？
A：不能直接通用。该模块专为 ACS2000 中压驱动设计，与 ACS580、ACS880 等低压驱动硬件接口、通讯协议均不匹配。跨系列使用会导致检测失效或接口损坏。
Q3：更换后需要重新调试参数吗？
A：无需重新调试。模块为硬件检测板，无程序参数，更换后按原接线恢复即可。但需注意：更换前务必断电，静电防护到位，避免静电击穿板卡芯片。
Q4：这款模块是停产型号吗？
A：目前未停产，但属于 ACS2000 系列的专用备件，原厂交期约 8-12 周。我们库存为全新原装现货，可快速交付，避免客户因长交期延误维修。
Q5：质保期多久？出现质量问题怎么处理？
A：提供12 个月质保（自发货日起），质保覆盖非人为硬件故障。售后流程：先远程协助诊断，确认故障后，1 年内可免费换新或维修，全程保障客户设备运行。
