ABB 3BHE004573R0042 UFC760BE42 | 发电机励磁控制模块 冗余支持 同步发电机备件

描述

产品深度介绍

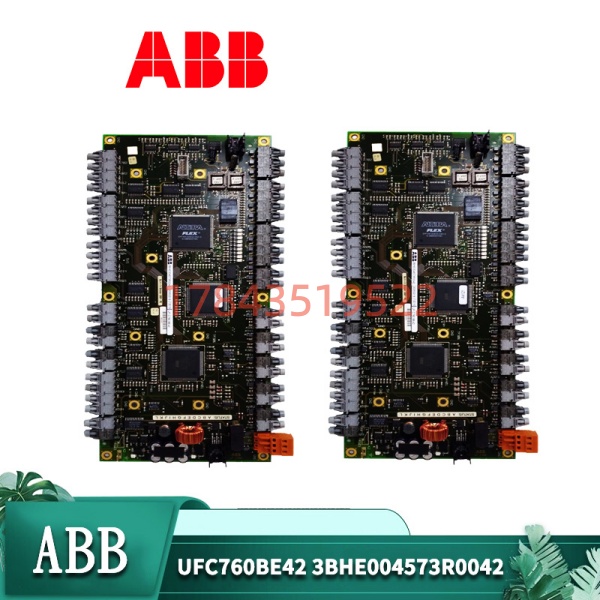

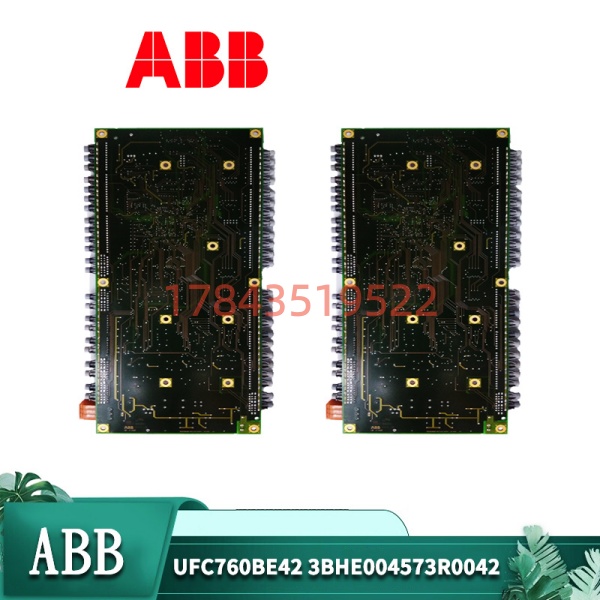

UFC760BE42（订货号3BHE004573R0042）是ABB UNITROL 6000/6800系列数字励磁系统的核心控制模块。它不是普通的模拟输入模块——虽然它确实集成了模拟量输入功能，但它的真正定位是励磁系统的“大脑”，负责执行自动电压调节(AVR)、电力系统稳定器(PSS)、各种限制器和保护逻辑。

要理解UFC760BE42的价值，得先搞清楚它在励磁系统中的角色：

• 控制层：就是UFC760BE42，执行AVR/PSS算法，生成触发脉冲
• 接口层：信号调理、I/O处理
• 功率层：晶闸管整流桥，输出励磁电流给发电机转子

UFC760BE42作为UNITROL 6000系列的主控板，集成了以下核心功能：

• 自动电压调节(AVR)：维持发电机端电压恒定，是励磁系统的基础功能
• 电力系统稳定器(PSS)：抑制电网低频振荡，提升电力系统稳定性
• 各种限制器：过励限制、欠励限制、伏赫兹限制、定子电流限制
• 保护功能：发电机励磁绕组的过压、过流、过载保护
• 冗余支持：可配置1:1冗余，主备模块自动切换

关键技术规格

安装与接线指南

阶段一：准备工作 (预计15分钟)

⚠️ 安全第一:

1. 通知生产部门计划停机时间
2. 确认发电机已解列，励磁系统已完全断电
3. 等待10分钟让内部电容放电完毕
4. 佩戴防静电手环

工具准备:
· 防静电手环 + 防静电垫
· 小号一字螺丝刀（用于端子排）
· 万用表
· 光纤清洁工具（如有光纤接口）
· 手机（拍照记录）

资料准备:
· UNITROL 6000系统配置参数备份
· 原厂参数设置记录（AVR增益、PSS参数、限制器定值）

阶段二：拆卸旧模块 (预计10分钟)

步骤:

1. 拍照记录：
   • 模块在机架中的槽位位置
   • 所有连接器（光纤、电缆）的连接状态
   • 任何DIP开关/跳线设置
2. 断开光纤（如有）：
   • 光纤插拔必须用专用工具！ 不要用手直接拉
   • 记录每根光纤的去向（如“CH1 → 晶闸管A相”）
3. 断开其他连接：
   • 标记并记录每根线的位置
   • 松开端子螺丝，取下线缆
4. 取出模块：
   • 松开固定螺丝
   • 垂直拔出模块

⚠️ 注意事项:

• 光纤接口脆弱，不要用手直接拉光纤线
• 如果模块上有参数备份标签，拍照保存

阶段三：安装新模块 (预计15分钟)

步骤:

1. 静电防护: 戴好防静电手环，将新模块从防静电袋中取出
2. 核对型号: 确认新模块标签为”UFC760BE42 3BHE004573R0042″
3. 配置复刻（极其重要！）:
   • 对照照片，设置DIP开关/跳线
   • 如有冗余配置，确认主/备模块设置正确
4. 插入机架:
   • 将模块对准背板连接器和导轨
   • 垂直用力按压，直到锁定到位
5. 恢复接线:
   • 按照标签/照片，逐根恢复光纤连接
   • 用专用工具插拔光纤，听到“咔哒”声表示到位
   • 恢复其他电缆连接

自检清单:
· [ ] DIP开关/跳线设置与旧模块一致
· [ ] 光纤连接牢固（光纤头清洁无污染）
· [ ] 模块安装到位，螺丝已拧紧

阶段四：参数恢复与测试 (预计60分钟)

上电前检查:
· 确认所有接线无误
· 确认输入电源电压正常

参数恢复步骤:

1. 给励磁系统上电（主回路保持断开）
2. 观察模块LED指示灯：
   • 电源灯(PWR)：应常亮
   • 运行灯(RUN)：应闪烁或常亮
   • 故障灯(ERR)：应熄灭
3. 使用调试软件连接：
   • 使用ABB专用软件（如DriveWindow、CMC）连接模块
   • 下载备份的参数文件（AVR、PSS、限制器定值）
4. 参数核对：
   • 发电机额定参数（电压、电流、功率因数）
   • 励磁电流限制值
   • PSS增益和时间常数
   • 通信参数

功能测试:

1. 空载特性测试：
   • 起机至额定转速
   • 缓慢增加励磁，检查机端电压与励磁电流的关系
2. AVR闭环测试：
   • 投入AVR，检查电压调节是否正常
   • 阶跃响应测试（如有条件）
3. 保护功能测试：
   • 模拟过励/欠励条件，确认保护动作正确

最终确认:
· 系统运行>60分钟无报警
· AVR/PSS功能正常
· 记录更换信息（日期、人员、新模块序列号）到维护日志

⚠️ 如遇问题:

• 无法通信 → 检查软件版本、通信电缆、IP地址设置
• ERR灯常亮 → 固件不匹配或硬件故障
• 电压调节异常 → 检查PT/CT输入信号、AVR参数设置
