描述
关键技术规格
| 参数 | 数值 |
|---|---|

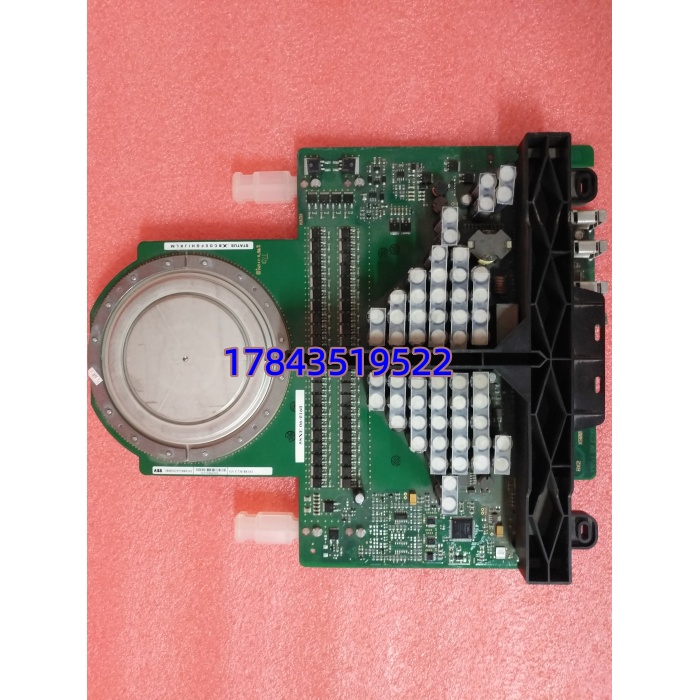

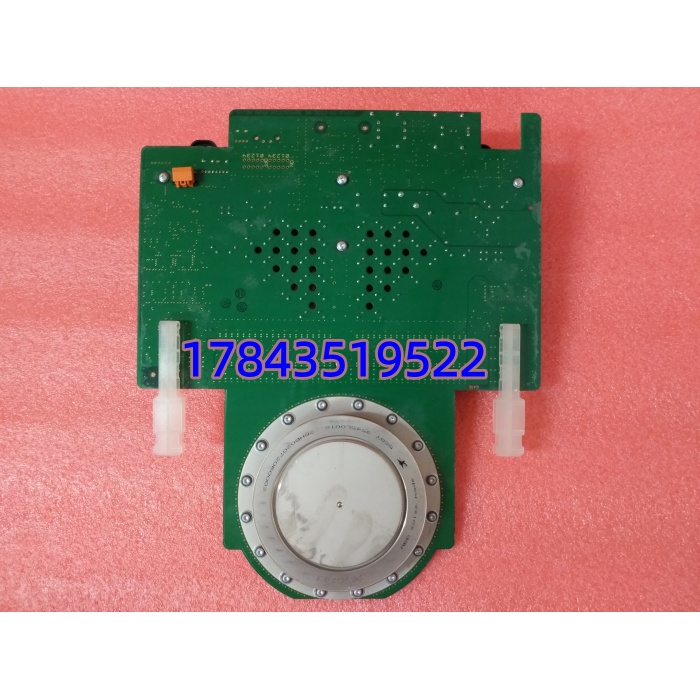

| 完整型号 | 5SHY3545L0016（GVC736BE101） |
| 物料编号 | 3BHB020720T0002 / 3BHE019719R0101 |
| 器件类型 | 集成门极换流晶闸管（IGCT） |
| 重复峰值电压 | 4500 V |
| 额定通态电流 | 400 A（连续） |
| 浪涌电流 | 4000 A（10ms） |
| 通态压降 | ≤2.8 V |
| 开关频率 | 最高 1 kHz（典型 500Hz） |
| 散热方式 | 水冷（标配）/ 强制风冷 |
| 工作温度 | -40 ℃ ~ +85 ℃ |
| 驱动接口 | 集成驱动板（3BHE019719R0101） |
| 尺寸 | 170 × 105 × 32 mm |
| 重量 | 约 2.8 kg |
产品深度介绍
ABB 5SHY3545L0016（GVC736BE101）是 ABB 中高压传动系统（ACS6000/ACS800MV）的核心 IGCT 功率模块，集成了晶闸管高耐压与晶体管快速关断的优势，专为4.16kV–6.6kV大功率变频、整流及电网换流场景设计。
模块内置专用驱动板（3BHE019719R0101），具备过流、过压、过热保护及故障诊断功能，可在 – 40℃至 + 85℃宽温环境下稳定运行，适配冶金、石化、电力等严苛工况，是中压大功率传动的主流功率器件。
应用场景与行业案例
中高压变频系统功率模块故障会直接导致生产线停机，单台设备日损失可达数十万。普通 IGBT 模块耐压不足、可靠性差，无法满足中压工况长期运行需求。
典型应用场景:
- 冶金行业 – 中压变频传动用于轧机、球磨机、风机的 ACS6000 中压变频器，实现大功率电机调速与节能运行。
- 电力行业 – 发电机励磁 / SVC同步发电机励磁系统提供可调励磁电流；SVC 装置实现电网无功补偿与电压稳定。
- 石油化工 – 大型压缩机 / 泵驱动离心压缩机、锅炉给水泵等大功率设备，实现软启动与高效调速，降低能耗。
- 轨道交通 – 牵引变流器用于机车 / 动车牵引系统，实现高压直流与交流牵引电机的能量转换。
案例：某钢厂中压变频器抢修去年，某大型钢厂轧机 ACS6000 变频器突发停机，经查为 IGCT 模块（5SHY3545L0016）老化击穿。原厂订货周期 12 周，停产日损失超 50 万。
我们调配库存现货，完成高压测试、驱动匹配及 24 小时老化测试后 48 小时内发货。现场更换并校准驱动参数后，变频器恢复满负荷运行，连续 12 个月无故障，避免了数千万停产损失。
核心卖点与差异化
- 高耐压大电流：4500V/400A，适配 6.6kV 中压系统，远超普通 IGBT 模块。
- 低损耗高效率：通态压降≤2.8V，开关损耗低，系统效率提升 3%–5%。
- 集成驱动保护：内置 3BHE019719R0101 驱动板，集成过流 / 过压 / 过热保护，故障自诊断。
- 宽温高可靠：-40℃~+85℃运行，抗振动、抗干扰，适配严苛工业环境。
- 长寿命低维护：MTBF>100,000 小时，水冷散热设计，长期运行稳定。
- 原厂适配：无缝接入 ACS6000/ACS800MV 系统，即插即用，兼容性强。
