描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 功率模块型号 | 5SHY3545L0016（IGCT） |
| 组件编号 | 3BHB020720R0002 |
| 驱动板型号 | GVC736BE101（3BHE019719R0101） |
| 额定阻断电压 | 4500V |
| 额定平均电流 | 1400A |
| 门极驱动电源 | 24V DC ±10%，100mA |
| 开关频率 | ≤1kHz（中频应用优化） |
| 工作温度 | -40℃ ~ +125℃ |
| 散热方式 | 水冷 / 风冷适配 |
| 保护功能 | 过流、过压、过热、门极故障检测 |
| 适配系统 | ABB ACS6000 中压变频、UNITROL 励磁系统 |
| 重量 | 约 1.5kg（整套） |
产品深度介绍

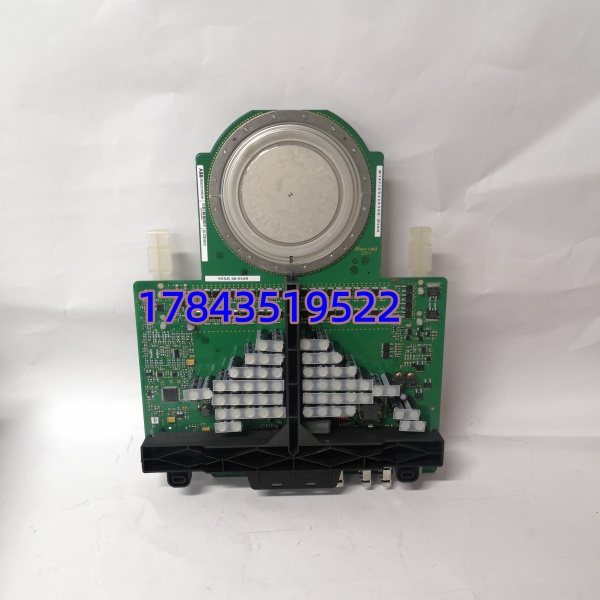

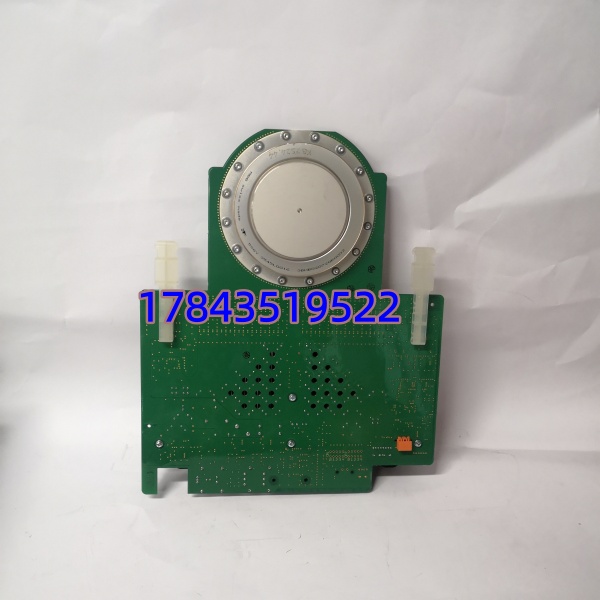

这套 ABB 5SHY3545L0016+GVC736BE101 是中压大功率变流器的核心功率单元，由 IGCT 主功率模块与专用门极驱动板组成。IGCT 结合晶闸管的低导通损耗与晶体管的快速开关特性，具备无缓冲关断、高电磁兼容性优势，是高压大功率场景的主流器件。
GVC736BE101 驱动板负责 IGCT 的门极触发、状态监测与故障保护，内置高速隔离与故障诊断电路，可实时反馈模块状态，支持热插拔更换。整套组件采用模块化集成设计，适配 ABB ACS6000 系列中压变频器与 UNITROL 励磁系统，广泛用于电力、冶金、轨道交通等大功率电能变换场景。
应用场景与行业案例
工程痛点描述
中压大功率传动与电能质量控制场景中，传统晶闸管（SCR）开关慢、损耗大，普通 IGBT 耐压不足且并联复杂，难以兼顾高电压、大电流、高效率需求，易导致系统能耗高、可靠性差、维护频繁。
典型应用场景
- 电力行业 – 中压变频调速用于火电厂引风机、给水泵中压变频驱动，实现节能调速，降低厂用电率。
- 冶金行业 – 轧机主传动钢铁厂热轧 / 冷轧机主电机驱动，耐受冲击负载，保证传动平稳与高效运行。
- 轨道交通 – 牵引变流器高铁 / 动车组牵引变流器，将高压电网电能转换为牵引电机所需交流电。
- 新能源 – 风电 / 光伏并网风电场 / 光伏电站高压并网变流器，实现电能质量调节与稳定并网。
- 工业传动 – 大型压缩机 / 破碎机石油化工、矿山大型压缩机、破碎机中压驱动，适配重载启动与连续运行。
真实案例
2025 年 9 月，某大型钢铁公司热轧厂 ABB ACS6000 轧机主变频器功率模块老化，IGCT 开关损耗增大、频繁过热报警，影响生产连续性。原厂整套组件交期 8 周，停产损失巨大。
紧急替换全新 ABB 5SHY3545L0016+GVC736BE101 组件，驱动板与原系统完全兼容，无需修改程序，4 小时完成更换并恢复运行。运行至今，模块温度稳定、无报警，轧制精度达标，避免了长期停产损失。
