ABB 3BHB013088R0001 | 5SHY3545L0010 IGCT 功率模块

描述

产品深度介绍

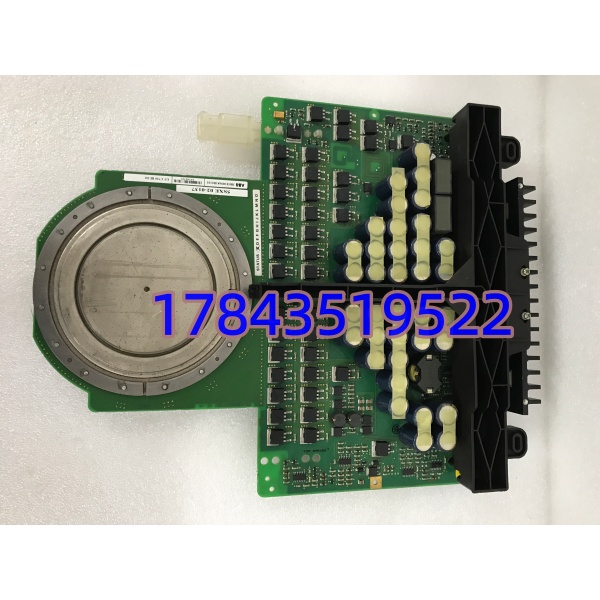

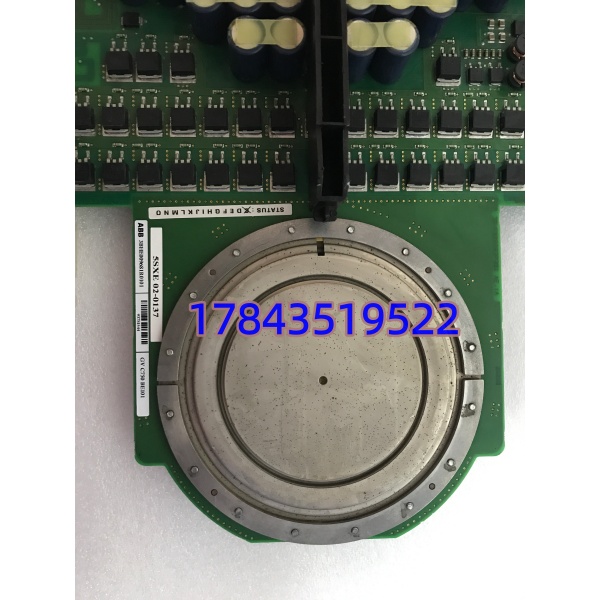

ABB 3BHB013088R0001 (5SHY3545L0010) 是 ABB 推出的高压大功率 IGCT 模块，集成门极换流晶闸管，属于 5SHY 系列核心功率器件。该模块融合 IGBT 高速开关与 GTO 高耐压、低损耗特性，专为中高压大功率变流场景设计，常见于 ACS6000 系列变频器、有源整流单元及柔性输电设备。

作为电力电子核心部件，3BHB013088R0001 具备 4500V 耐压、3500A 通流能力，集成门极驱动简化外围电路，开关速度快、损耗低、抗冲击能力强。相比传统器件，它能有效提升系统效率、减小设备体积，适用于冶金、矿山、电力传输等对可靠性要求严苛的场景。

ABB 3BHB013088R0001

关键技术规格

ABB 3BHB013088R0001

安装与接线指南

阶段一：准备工作 (15 分钟)

⚠️ 安全第一:

1. 确认设备已停机，断开高压侧与控制侧电源，挂警示牌。
2. 对直流母线电容进行强制放电，用万用表确认电压降至安全范围（<50V）。
3. 佩戴高压绝缘手套与防静电手环，在绝缘垫上操作。

工具准备:

• 高压绝缘手套、防静电手环、绝缘垫
• 扭矩扳手（5-20 N・m）、十字螺丝刀、镊子
• 万用表（耐压≥1000V）、光纤熔接工具（如需）
• 相机（记录接线与光纤位置）

备份与记录:

• 拍照记录旧模块的光纤接口、功率端子连接位置。
• 记录门极驱动电源参数（电压、电流）与光纤信号强度。

阶段二：拆卸旧模块 (20 分钟)

1. 断开连接:
   • 先拆除门极驱动光纤（标记收发方向，避免接反）。
   • 用扭矩扳手松开功率端子螺栓（扭矩 8-10 N・m），移除铜排。
   • 拆除模块固定螺丝，小心取出模块（避免碰撞玻璃钝化层）。
2. 检查底座:
   • 清理安装底座的灰尘与氧化层，检查绝缘件有无破损、碳化。
   • 确认水冷 / 风冷散热通道通畅，无堵塞或泄漏。

阶段三：安装新模块 (25 分钟)

1. 静电防护: 从防静电袋取出模块，全程佩戴手环，避免直接接触端子与芯片区域。
2. 对位安装:
   • 将模块对准底座定位槽，平稳放入，确保散热面与底座贴合紧密。
   • 均匀拧紧固定螺丝（扭矩 6-8 N・m），防止受力不均导致开裂。
3. 接线与光纤:
   • 功率端子：按原标记连接铜排，螺栓扭矩 8-10 N・m，确保接触良好。
   • 光纤连接：核对收发方向，插入门极驱动接口，确认卡扣锁定，信号正常。
4. 绝缘检查: 用万用表测量模块与底座绝缘电阻（>10 MΩ，500V 摇表）。

阶段四：上电测试 (20 分钟)

1. 上电前检查:
   • 确认所有接线正确、螺丝无松动、光纤连接可靠。
   • 检查散热系统（水冷 / 风冷）运行正常，无泄漏。
2. 分步上电:
   • 先给门极驱动电源上电，测量输出电压正常（±15V 或 24V）。
   • 低压空载测试：控制单元发触发信号，用示波器观测门极波形正常。
   • 带载测试：逐步提升电压与负载，监测模块温度（<85°C）、开关损耗与振动。
3. 长期运行: 连续运行 >2 小时，无异常报警、过热或通讯故障，记录运行参数。

常见问题解答 (FAQ)

Q1: 这个模块可以直接替换旧款 IGCT 吗？A: 不能直接替换，需核对型号与门极驱动兼容性。3BHB013088R0001 适配 ABB 5SHY 系列驱动单元，光纤接口与旧款 5SGY 系列不兼容。替换前需确认驱动电源参数、光纤协议与安装尺寸，必要时升级驱动板或转接配件。

Q2: 模块损坏常见原因有哪些？如何预防？A: 常见原因包括：过压冲击（母线电压超限、雷击）、过流（负载短路、启动冲击）、过热（散热不良、风道堵塞）、静电损坏（操作未防护）、门极驱动异常（光纤断、电源故障）。预防措施：配置浪涌吸收与过压保护、优化负载启动曲线、定期清理散热系统、严格执行防静电操作、定期检查光纤与驱动电源。

Q3: 质保期多久？售后流程是怎样的？A: 我们提供 12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障与出厂功能缺陷。人为损坏（过压 / 过流、静电、摔落、进水）、超工况使用或不可抗力（雷击、地震）不在质保范围内。售后流程：联系客服→提供故障照片 / 视频与序列号→远程诊断→确认故障后，1 年内免费维修或更换，往返运费协商承担。
