描述
产品深度介绍
ABB 3BHB013088R0001（5SHY3545L0010）是 ABB中高压变频（如 ACS6000）核心功率部件，属于第三代 IGCT 器件，专为1–6MW中高压传动与电能质量控制设计。模块将 GCT（门极换流晶闸管）芯片、反并联续流二极管、门极驱动电路与低电感母线集成一体，结合了晶闸管低导通损耗与晶体管可靠关断的双重优势，是大功率变频与电网变流的主流方案。
在 ACS6000 有源整流单元（ARU）与逆变单元（INU）中，每相由 1 只 IGCT 模块 + 钳位电容组成，由独立门极供电单元（GUSP）提供能量，通过光纤触发实现强电磁隔离，适配冶金、矿山、能源等恶劣工业环境。

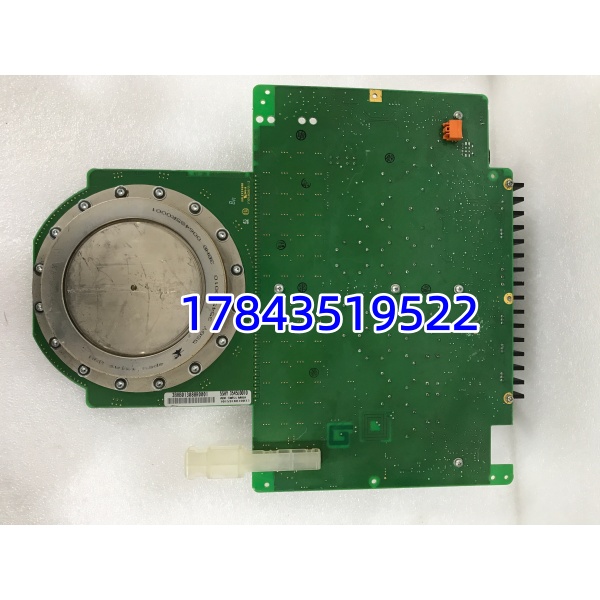

ABB 3BHB013088R0001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整型号 | 3BHB013088R0001（5SHY3545L0010） |
| 器件类型 | IGCT（集成门极换流晶闸管） |
| 阻断电压 | 4500V（直流） |
| 可重复峰值电流 | 4000A（正弦半波） |
| 通态压降 | ≤2.8V（@4000A） |
| 触发方式 | 光纤信号（多模光纤，850nm） |
| 门极供电 | 24V DC（±10%），功耗≤4W |
| 工作温度 | -25℃ ~ +85℃（结温≤125℃） |
| 冷却方式 | 水冷（标准）/ 强迫风冷（可选） |
| 功率等级 | 二电平 0.5–3MW；三电平 1–6MW |
| 尺寸（宽 × 高 × 深） | 约 220mm × 160mm × 50mm |
| 重量 | 约 2.5kg |
| 适配设备 | ABB ACS6000 中高压变频器、SVG 静止无功发生器 |
| 认证 | CE、RoHS、UL94 V0 |
质量控制流程
- 入库验收检测
- 核对 ABB 原厂序列号、3BHB013088R0001/5SHY3545L0010 双型号标签，查验出厂合格证
- 检查模块外观无变形、无裂纹，光纤接口清洁无磨损，水冷接头无渗漏
- 核对附件：原厂防静电袋、密封垫圈、说明书、质检报告
- 静态参数测试
- 测试设备：高精度兆欧表、半导体参数分析仪
- 测试内容：阻断电压（≥4500V）、漏电流（≤100μA）、通态压降（≤2.8V）、二极管正向压降（≤1.8V）
- 记录参数，与原厂数据手册比对
- 动态功能测试
- 测试环境：ACS6000 仿真机架、GUSP 门极电源、光纤触发单元
- 测试内容：光纤触发响应（≤1μs）、开关时间（ton≤3μs/toff≤5μs）、连续开关测试（1000 次无异常）、水冷流量与温升测试
- 输出测试报告，记录序列号与测试数据
- 长期老化测试
- 测试条件：80% 额定电流、40℃环境温度、水冷正常
- 测试时长：24 小时连续运行
- 监控参数：结温、壳温、电流波形、触发信号稳定性，无异常即为合格
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 防潮袋 + 加固纸箱包装
- 附质检报告，可提供测试视频

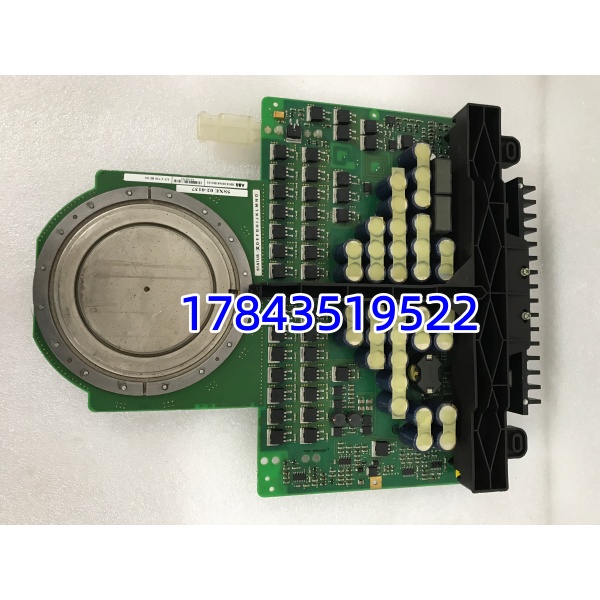

ABB 3BHB013088R0001
技术避坑指南
- 型号混淆（IGCT vs IGBT）
- 问题：误将 IGCT 模块当作 IGBT 模块采购，导致驱动与系统不匹配
- 避坑：IGCT 为4500V/4000A、光纤触发；IGBT 多为 1700V/1200A、电触发，不可互换
- 案例：某电厂误购 IGBT 模块，上机后无法触发，烧毁驱动板，损失超 5 万元
- 光纤触发故障
- 问题：光纤接头污染、弯折过度（半径 <30mm）或长度超标（>50m），导致触发失败或误触发
- 避坑：安装前用无尘纸蘸无水酒精擦拭端面；光纤弯曲半径≥30mm；单段长度≤50m，多模光纤（62.5/125μm）
- 提醒：触发异常会导致变频器 “直流母线过压”“缺相” 故障，严重时炸机
- 水冷系统异常
- 问题：水冷流量不足、水温过高（>45℃）或水质差（导电率高），导致模块过热烧毁
- 避坑：单模块水冷流量≥8L/min；进水温度 25–40℃；去离子水（导电率≤5μS/cm），定期换水
- 数据：过热会加速老化，温度每升高 10℃，寿命减半
- 静电与高压防护
- 问题：干燥环境（湿度 < 40%）未防静电，或断电后未放电，导致静电 / 高压击穿模块
- 避坑：操作时戴防静电手环、穿防静电服；断电后对直流母线电容放电（≥5 分钟）；在防静电垫上拆装
- 警示：曾有工程师未放电就触摸模块，导致高压触电，模块报废
常见问题解答（FAQ）
Q1: 这个模块支持热插拔吗？A: 绝对不支持。IGCT 是高压大功率核心部件，带电插拔会导致电弧、短路、炸机，危及人身与设备安全。必须完全断电→放电→冷却后更换，建议停机维护时操作。
Q2: 是全新原装还是翻新件？A: 全新原装（New Surplus），来自 ABB 授权渠道库存，非翻新、二手或拆机件。可提供：原厂序列号（ABB 官网可查）、未拆封防静电袋照片、出厂合格证、12 个月质保。
Q3: 适配哪些设备？能直接替换旧型号吗？A: 适配 ABB ACS6000 中高压变频器（1–6MW）、SVG 静止无功发生器、有源整流单元（ARU）。可直接替换旧版 3BHB013088R0000/5SHY3545L0009 型号，无需改动系统配置，即插即用。
Q4: 质保期多久？售后怎么处理？A: 质保 12 个月（自发货日起）。质保范围：非人为损坏的硬件故障、出厂缺陷。人为损坏（静电击穿、进水、过热、摔落）不在质保内。售后流程：联系客服描述故障→远程协助诊断→确认故障后换新或维修（往返运费我方承担）。
Q5: lead time 多久？有现货吗？A: 常备现货，当天 16:00 前下单可当天发货，顺丰 / 德邦快递，3–5 天送达。原厂订货交期 12–16 周，现货可大幅缩短停机等待时间。
