描述
产品深度介绍
ABB 3BHB006716R0277（SYN 5302a‑Z.V277）是 ABB SYCHROTACT 5 系列的双通道冗余自动同步器，专为火电、水电及自备电站的发电机并网设计。作为电力系统核心控制部件，它实时监测电压、频率、相位，毫秒级捕捉同步点，实现安全并网。
这款同步器采用双通道冗余架构，单通道故障时可无缝切换，保障并网连续性。支持 7 组独立参数配置，适配多机组、多母线工况，符合 API670、IEC 61850 标准，可直接接入 DCS/PLC 系统。

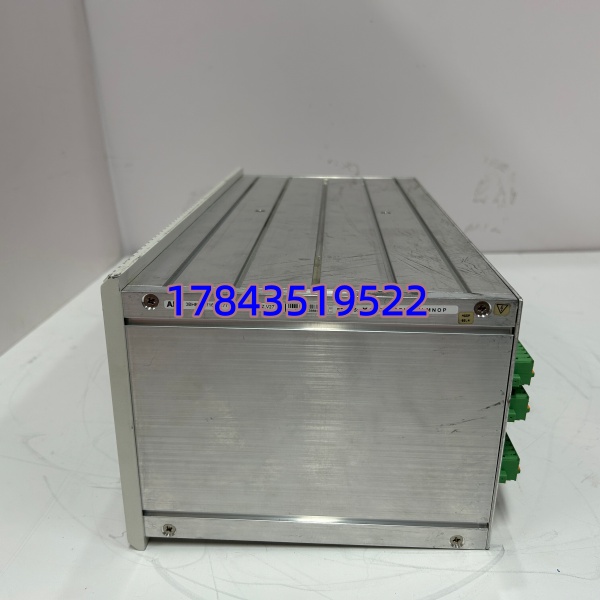

ABB 3BHB006716R0277 SYN 5302a-Z.V277
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3BHB006716R0277（SYN 5302a‑Z.V277） |
| 系列 | SYCHROTACT 5 |
| 通道配置 | 双通道冗余（Z 型） |
| 供电电压 | 220–250V DC（V277） |
| 频率范围 | 45–65Hz（兼容 50/60/16.7Hz） |
| 同步精度 | ±0.01° 相角误差 |
| 电压测量 | PT 二次侧 100V（适配 100V–765kV 系统） |
| 通讯协议 | IEC 61850、Modbus、Profibus、LON |
| 保护功能 | 过压 / 欠压、过频 / 欠频、失步、相序错误 |
| 工作温度 | -10°C ~ +50°C |
| 安装方式 | 面板安装 / DIN 导轨可选 |
| 重量 | 约 1.2kg |

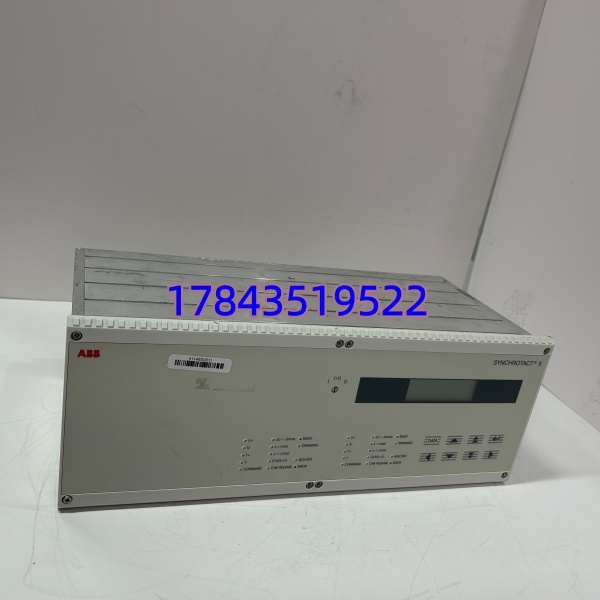

ABB 3BHB006716R0277 SYN 5302a-Z.V277
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，确认系统切换至安全状态。
- 断开控制系统电源（含 UPS），等待 5 分钟放电完成。工具准备
- 防静电手环、防静电垫、十字螺丝刀（PH1）、万用表
- 标签纸、记号笔、手机（拍照记录配置）备份工作
- 导出运行程序至 U 盘与云端。
- 拍照记录接线端子、DIP 开关位置、机架布局。
阶段二：拆卸旧模块（15 分钟）
- 移除前盖卡扣，断开接线并标签标注端子号。
- 按压导轨卡扣，垂直拔出模块，检查背板针脚无弯曲。⚠️ 注意：旧模块配置标签拍照留存，避免损坏导轨。
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出模块核对型号。
- 复刻旧模块 DIP 开关配置（站地址、波特率、终端电阻）。
- 对准背板连接器垂直按压至卡扣到位，恢复接线并紧固端子（0.5N・m）。自检清单
- DIP 开关设置正确
- 接线无误、端子紧固
- 模块卡扣锁定、无工具遗留
阶段四：上电测试（20 分钟）
上电前检查
- 测量电源电压 220–250V DC，确认无短路（>10kΩ）。上电步骤
- 控制机架单独上电，观察指示灯：绿灯常亮为正常，红灯闪烁需查故障代码。
- 连接软件扫描网络，核对固件版本，下载备份程序。
- 模拟并网测试，运行 30 分钟无报警，记录更换信息至维护日志。⚠️ 常见问题：通讯异常检查 IP 与接线；ERR 灯亮多为固件不匹配。

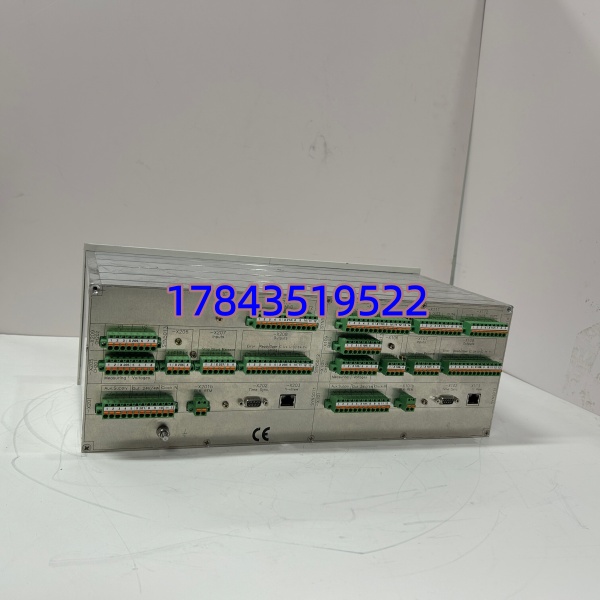

ABB 3BHB006716R0277 SYN 5302a-Z.V277
常见问题解答 (FAQ)
Q1：这个同步器支持热插拔吗？
A：不支持。属于电力核心设备，高压关联回路必须断电更换。强行热插拔会导致背板损坏、模块烧毁甚至系统失控。需不停机时，建议配置冗余同步器双机并联。
Q2：和老款 SYN5202 可以直接替换吗？
A：不可直接替换。SYN5302a‑Z 为双通道冗余型，SYN5202 是单通道，硬件接口与冗余逻辑不同。替换需重新配置参数并校验联锁逻辑。
Q3：适配多大电压等级的电网？
A：适配 100V–765kV 中高压系统，直接接入 PT 二次侧 100V 信号，无需额外转换模块。
Q4：质保多久？是全新原装吗？
A：提供 12 个月质保（自发货日起）。全新原装（New Surplus），可提供原厂装箱单、序列号查询、未拆封防静电袋照片，非翻新件。
Q5：更换后需要重新编程吗？
A：同型号直接替换无需重编，模块自动加载参数。固件版本差异时，需用 SynView 5 软件重设参数，工作量约 30 分钟。
