描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 部件号 / 型号 | 3BHB006713R0217 / SYN5200A-Z |
| 系统架构 | 双通道冗余（独立软硬件） |
| 安全等级 | IEC 61508 SIL2 |
| 工作频率 | 50 Hz / 60 Hz / 16.7 Hz |
| 输入电压 | AC 100–240 V 或 DC 24 V |
| 通信协议 | IEC 61850、Modbus TCP、Profibus、SNMP |
| 同期断路器 | 单台最多支持 7 台 |
| 参数配置 | 7 组独立参数，适配不同并网点 |
| 事件记录 | 256 条带时间戳事件 |
| 工作温度 | -10°C ~ 50°C |
| 防护等级 | IP65（部分配置） |
| 绝缘耐压 | 5 kV |
产品深度介绍

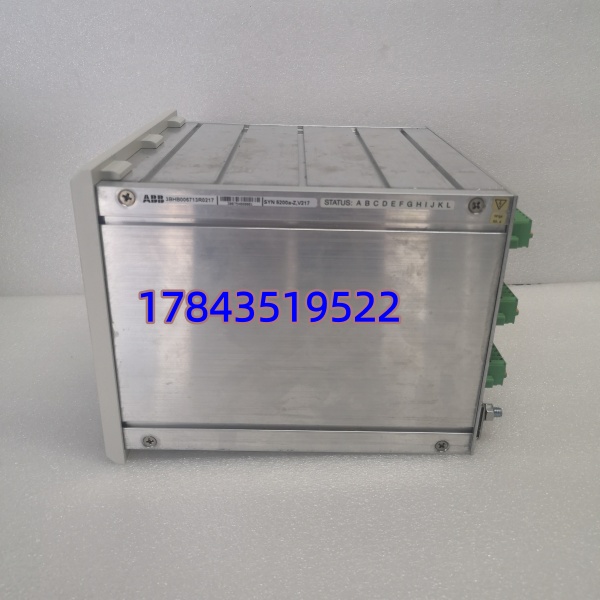

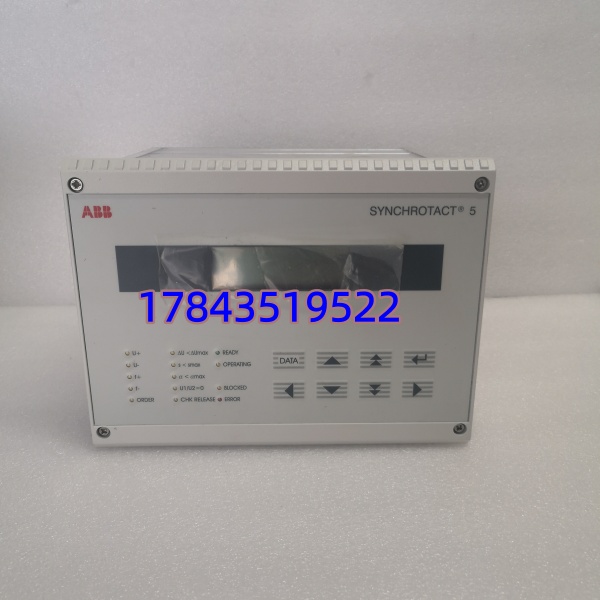

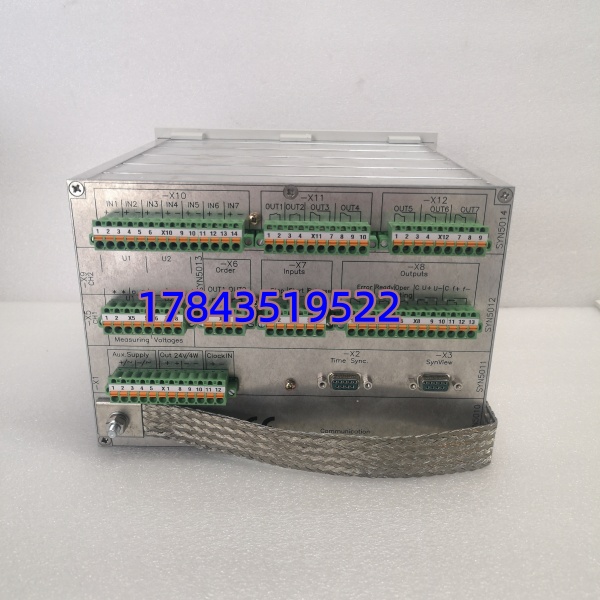

ABB 3BHB006713R0217（SYN5200A-Z）是 SYNCHROTACT 5 系列的核心同期装置，专为电力系统发电机并网与电网并列设计。设备采用双通道独立冗余架构，软硬件分别开发，单通道故障时无缝切换，避免误合闸或非同期并网，符合 SIL2 安全标准。
它可实时测量电压、频率、相位，预计算合闸导前角，实现无冲击并网，减少电网扰动。支持 “死母线 / 死线路” 功能，一端无电压时仍可并列，适配复杂电网场景。配套 SinView 5 软件，可快速调试、远程维护，降低运维复杂度
应用场景与行业案例
工程痛点
电厂发电机并网时，电压、频率、相位偏差过大会产生巨大冲击电流，损坏设备甚至引发电网故障。人工同期依赖经验，精度差、风险高，且事故后难以追溯原因。
典型应用场景
- 火力发电厂 – 发电机并网用于汽轮发电机与电网自动同期，双通道冗余保障并网安全，避免非同期合闸损坏机组。
- 水力发电站 – 机组并列水电机组启停频繁，需快速精准同期，适配 50/60Hz，支持多台机组共用一台装置。
- 变电站 – 电网联络线并列高压母线分段或联络线合闸时的同期控制，保障电网切换无冲击，稳定供电。
- 自备电厂 – 孤网 / 并网切换工厂自备发电机与公用电网的双向切换，支持 “死母线” 功能，适配孤岛运行场景。
- 风力 / 光伏电站 – 微电网控制新能源微电网与主网的同期并列，适配波动电源，保障并网过程平稳。
真实案例
去年 7 月，华中某热电厂 2 号机组大修后启动，原同期装置故障，无法并网。若拖延，每天影响发电量损失超 50 万元。
我们提供现货 3BHB006713R0217，当天送达。工程师用 SinView 5 导入原参数，1 小时完成调试。装置双通道冗余运行，一次并网成功，冲击电流远低于阈值。
事后电厂电气主管说：“老装置是单通道，这次换冗余款，心里踏实多了，再也不怕并网出问题。”
质量检测流程
- 入库验收：核验原厂装箱单、序列号与防伪标签，外观无腐蚀划痕，附件齐全。
- 上机功能测试：ABB 原厂测试机架，通电自检正常；测试 Modbus/IEC 61850 通讯；模拟电压频率相位，验证同期精度；连续 24 小时满载运行，温升正常。
- 电气测试：500V 摇表测绝缘电阻＞10MΩ，接地连续与耐压测试合格。
- 固件验证：读取固件版本 V217，备份配置参数。
- 包装出库：防静电袋密封，气泡膜加固，贴质检合格标签。
