描述
产品深度介绍
ABB 3BHB006338R000（UNS0881A-P）是 ABB 专为高压大功率电力电子装置设计的门极驱动接口板（GDI），分为 V1（3BHB006338R0001）与 V2（3BHB006338R0002）两个硬件版本。
该模块作为控制器与功率器件（IGCT/IGBT）的桥梁，负责接收上层控制信号、驱动功率器件通断，同时实现电气隔离、故障检测与保护功能，广泛应用于 ABB ACS6000/ACS8000 高压变频器、UNITROL 6000 励磁系统及高压 SVG/STATCOM 装置。采用工业级 PCB 涂层与高抗干扰设计，适配恶劣工业环境。

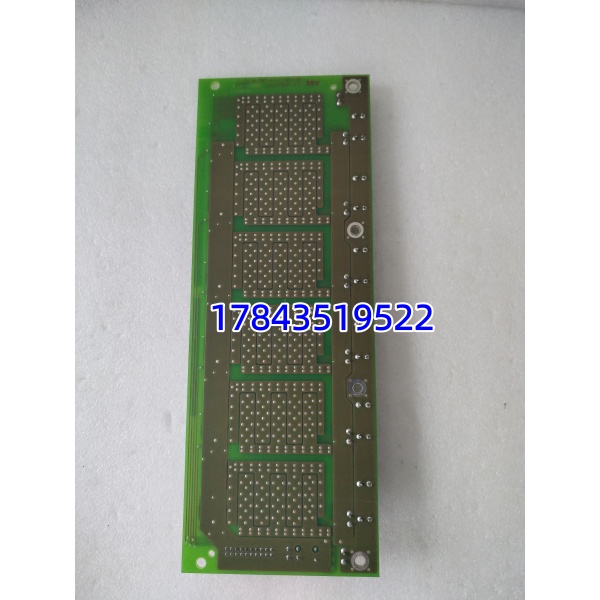

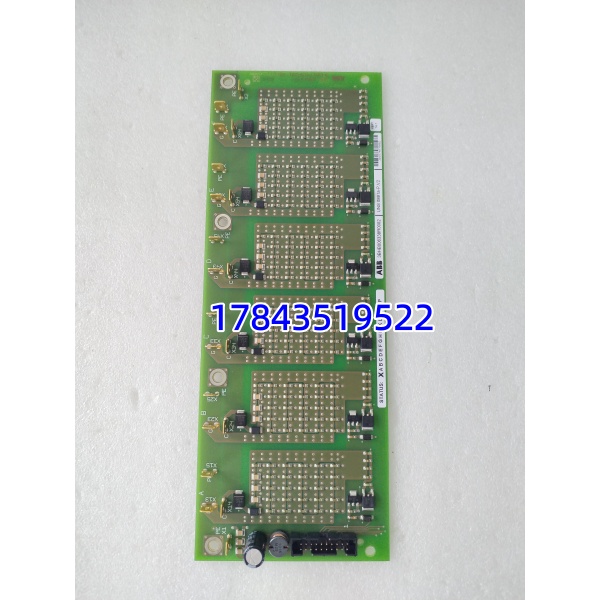

ABB 3BHB006338R000
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3BHB006338R0001（V1）/3BHB006338R0002（V2） |
| 功能 | IGCT/IGBT 门极驱动、电气隔离、故障保护 |
| 供电电压 | 24V DC ±10% |
| 工作温度 | -20℃ ~ +60℃ |
| 尺寸（长 × 宽 × 高） | 约 270×100×100 mm |
| 重量 | 约 0.24–0.34 kg |
| 兼容系统 | ACS6000/8000 高压变频、UNITROL 6000 励磁、SVG/STATCOM |
| 防护等级 | IP20 |

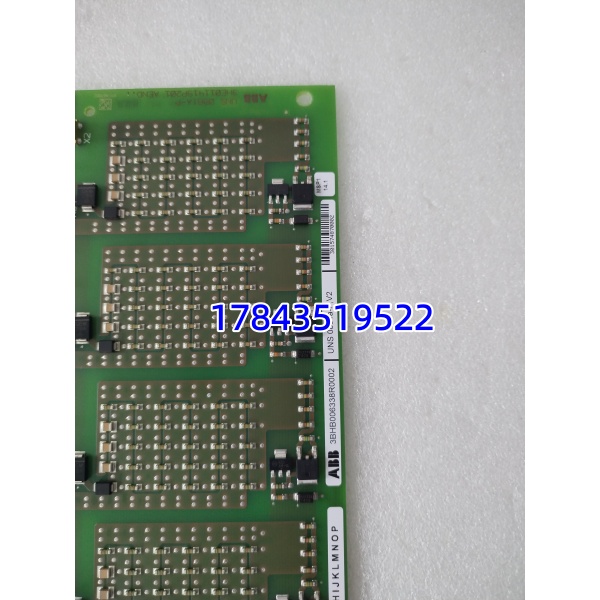

ABB 3BHB006338R000
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 停机并切断高压变流器与控制电源，等待 10 分钟放电
- 佩戴防静电手环，在防静电垫上操作
- 备份系统配置，拍照记录旧模块接线与跳线位置
工具准备：
- 防静电手环、十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照存档）
阶段二：拆卸旧模块（20 分钟）
- 打开高压柜控制仓，找到 GDI 板安装槽位
- 断开控制信号与驱动线缆，按标签分类
- 松开模块固定螺丝，沿导轨平稳抽出旧模块
- 检查背板连接器针脚，清理灰尘与氧化层
阶段三：安装新模块（20 分钟）
- 取出全新 3BHB006338R000 模块，核对版本与型号
- 复刻旧模块跳线配置（地址、驱动模式、故障阈值）
- 对准背板连接器，垂直推入槽位并锁紧固定螺丝
- 按标签恢复接线，确保驱动线缆屏蔽层单端接地
自检清单：
- 跳线设置与原模块一致
- 驱动线缆无错接、虚接
- 模块固定牢固，无倾斜
阶段四：上电测试（25 分钟）
- 上电前测量 24V DC 供电正常，无短路
- 先控电源上电，观察模块 LED 指示灯：RUN 绿灯常亮为正常
- 连接上层控制器（如 AC 800PEC），扫描识别模块并核对固件
- 下载驱动参数，测试 IGCT/IGBT 触发与故障保护功能
- 空载运行 30 分钟，无报警、模块无异常发热即为合格
质量检测流程
- 入库验收：核验原厂装箱单与序列号，检查外观无腐蚀、划痕，防伪标签可追溯
- 上机功能测试：在 ACS6000 高压变频测试机架中，通电自检、驱动信号握手、IGCT/IGBT 触发测试，连续运行 24 小时记录温升
- 电气参数测试：500V 摇表测绝缘电阻 > 10MΩ，接地连续性测试合格
- 固件验证：读取并记录固件版本，配置文件备份存档
- 最终包装：防静电袋密封，气泡膜 + 纸箱包装，贴附 QC 合格标签
技术避坑指南
- 硬件版本不匹配
- 风险：V1 与 V2 版本硬件不兼容，直接替换导致驱动失效或功率器件损坏
- 避坑：更换前核对旧模块版本（标签标注 V1/V2），采购同版本模块；跨版本替换需重新配置驱动参数
- 案例：曾遇工程师用 V2 版本替换 V1 模块，上电后 IGBT 触发异常，导致变频输出短路
- 跳线配置错误
- 风险：驱动模式、地址或故障阈值设置错误，引发驱动失败或误保护
- 避坑：更换前拍照记录跳线位置，新模块逐一复刻；重点核对驱动模式（IGCT/IGBT）与故障阈值
- 提醒：高压驱动系统配置错误后果严重，拍照核对三步不能少
- 驱动线缆屏蔽处理不当
- 风险：屏蔽层两端接地或未接地，引发电磁干扰，导致驱动信号漂移或误触发
- 避坑：驱动线缆屏蔽层仅在 GDI 板端单端接地，另一端悬空；线缆远离高压母线，避免干扰
- 静电击穿模块
- 风险：高压柜内干燥环境无防静电措施，操作后模块芯片烧毁
- 避坑：全程佩戴防静电手环，在防静电垫上操作；模块未上电前不触摸驱动芯片引脚
常见问题解答（FAQ）
Q1：3BHB006338R000 适配哪些设备？A：主要适配 ABB ACS6000/ACS8000 系列高压变频器、UNITROL 6000 励磁系统及高压 SVG/STATCOM 动态无功补偿装置，不可用于低压变频系统。
Q2：V1 和 V2 版本可以直接替换吗？A：不可以直接替换。V1（3BHB006338R0001）与 V2（3BHB006338R0002）硬件电路存在差异，跨版本替换需重新配置驱动参数并测试，建议优先采购同版本模块。
Q3：模块故障后可以单独更换吗？需要重新编程吗？A：可以直接原位替换。相同版本更换后，系统会自动加载原有驱动配置，无需重新编程；仅需核对跳线与故障参数，1.5 小时内可完成更换并恢复运行。
Q4：目前这个型号是否停产？交期多久？A：UNS0881A-P 系列已进入生命周期末期，原厂订货交期 10-14 周，部分批次已启动 last-time-buy。我们常备全新原装现货，可紧急替换，缩短停机时间。
Q5：质保多久？售后怎么处理？A：提供 12 个月质保（自发货日起），非人为损坏（如过压、进水、静电击穿）可免费换新或远程技术支持。收到货后可提供测试视频，确保功能正常。
