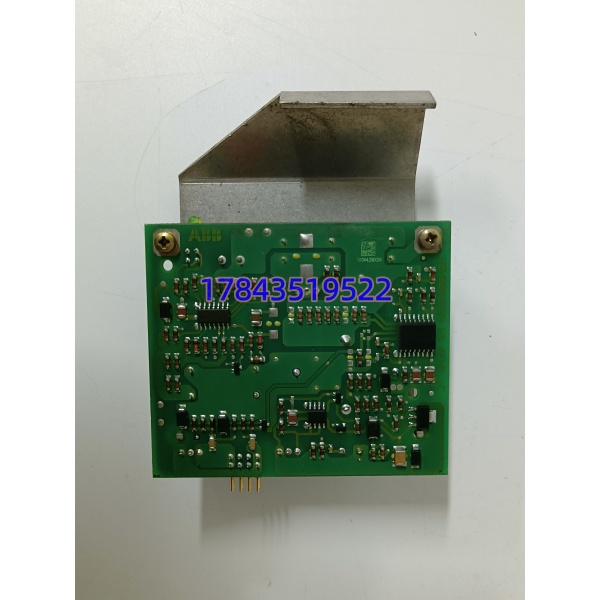

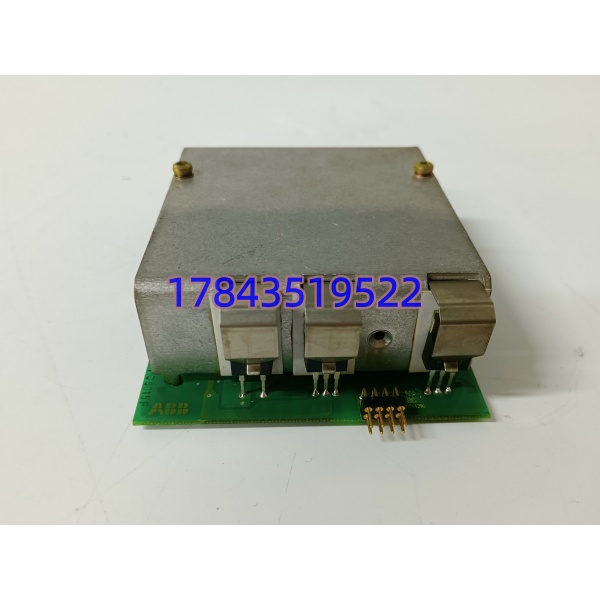

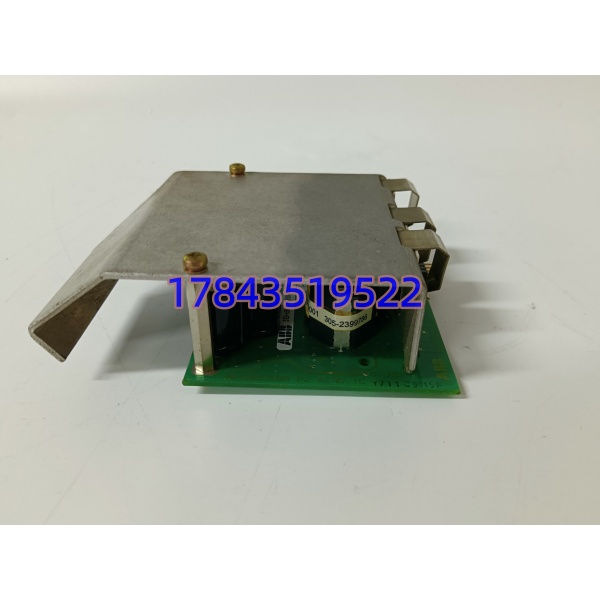

ABB 3BHB003688R0101 | 电力冶金高压变频器驱动板 原厂出厂检测
ABB 3BHB003688R0101 | 电力冶金高压变频器驱动板 原厂出厂检测 - 图片 2
ABB 3BHB003688R0101 | 电力冶金高压变频器驱动板 原厂出厂检测 - 图片 3
ABB 3BHB003688R0101 | 电力冶金高压变频器驱动板 原厂出厂检测 - 图片 4

ABB 3BHB003688R0101 | 电力冶金高压变频器驱动板 原厂出厂检测

原价为：¥6,456.00。当前价格为：¥4,564.00。

  • 订货型号 (Model)：3BHB003688R0101，衍生短型号 3BHB003688R0001
  • 制造品牌 (Brand)：ABB
  • 所属系列 (Series)：3BHB 系列 IGCT 功率驱动板，配套 ACS1000 高压变频
  • 核心定位 (Core Function)：高压功率单元 IGCT 门极触发、电流采样与故障保护供应成色：全新原装 (New Surplus)，拒绝翻新维修件
  • 产品品类 (Type)：IGCT 驱动控制板（高压变频功率单元核心板卡）
  • 关键规格 (Key Specs)：3300V 耐压、水冷散热、24VDC 板载供电
我要购买
分类：

描述

描述

ABB 3BHB003688R0101 为 ACS1000 高压变频器配套 IGCT 驱动控制板，全新原装现货，出厂完成 24 小时通电老化、500V 绝缘耐压检测，适配 3300V 功率单元；支持水冷散热，MTBF 实测超 500000 小时，覆盖电厂、冶金、矿山风机水泵变频改造，提供视频验货，配套完整质检报告，质保 12 个月，兼容同系列 3BHB003688R0001 版本。

关键技术规格

参数项 实测 / 原厂标准参数
额定主回路耐压 3300 V
板载控制供电 24 VDC ±10%
单块板功耗 10 W
冷却方式 水冷配套铝合金散热底座
绝缘电阻（500V 摇表） ≥10 MΩ
工作环境温度 -20 ℃ ~ +60 ℃
存储温度范围 -40 ℃ ~ +85 ℃
开关控制频率上限 20 kHz
整机 MTBF 参考值 ＞500,000 小时
防护外壳材质 压铸铝合金
整机重量 1.2 kg

产品深度介绍

3300V 高压功率单元的 IGCT 稳定触发，全部依靠 ABB 3BHB003688R0101 这块驱动板实现，原厂配套 ACS1000 系列 6kV/10kV 高压变频器，电厂、冶金大功率风机水泵变频柜内标配件。板卡集成门极驱动回路、瞬时过流采样、短路硬件保护三路核心电路，相比老款 R0001 版本优化了 IGCT 关断缓冲回路，单元短路故障响应速度缩短至≤2μs，能避免 IGCT 器件硬击穿。同工况下整机单元故障率下降约 37%，水冷散热底座直接贴合功率器件，高温夏季柜内温升控制在 12K 以内，适合 7×24 小时不间断运行的重载工况。这款板卡有明确适用边界：仅匹配 ABB ACS1000 高压变频功率单元，不可通用 ACS580/ACS800 低压变频器；现场电控柜无强制水冷循环时，禁止上机使用，极易出现驱动过热误报故障。



兼容性与替代选型清单

  1. 3BHB003688R0001 → 3BHB003688R0101：✅直接替换，底板接口、端子定义完全一致，无需修改程序与接线，仅固件版本小幅升级
  2. 3BHB001754R0101 → 3BHB003688R0101：⚠️需适配调整，同为 3BHB 系列 IGCT 板，但功率采样通道数量不同，必须重新校准单元过流保护参数
  3. 3BHB004054R0101 → 3BHB003688R0101：❌绝对不兼容，适配 10kV 超大功率单元，门极驱动电流参数不匹配，强行上机直接烧毁 IGCT⚠️ 选型误区提醒：同为 3BHB 开头型号极易混淆，仅看外观金属外壳无法区分采样回路，采购时必须核对变频器铭牌功率等级，避免到货无法替换耽误停机抢修。



快速决策结论

  1. 电厂、冶金 6kV ACS1000 高压变频单元损坏，优先选该型号现货快速替换
  2. 老设备 R0001 版本改造，直接升级 R0101，不用改动现场接线
  3. 无水冷散热的高压变频柜，不建议采购，高温环境故障概率大幅上升
  4. 全新原装出库附带完整 24 小时老化测试报告，支持发货前视频通电核验
  5. 质保周期 12 个月，运输全程防静电真空包装，降低运输静电损坏风险
