描述
产品深度介绍

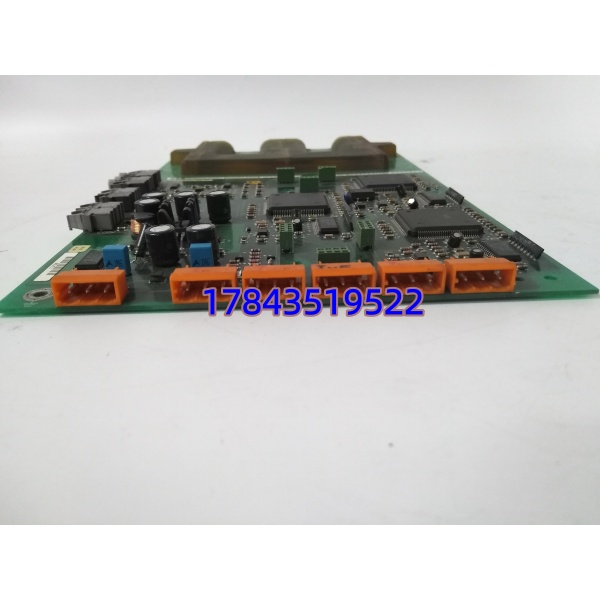

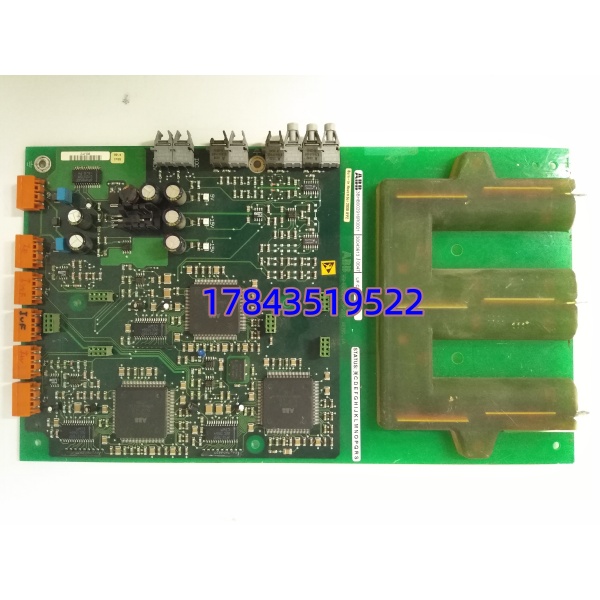

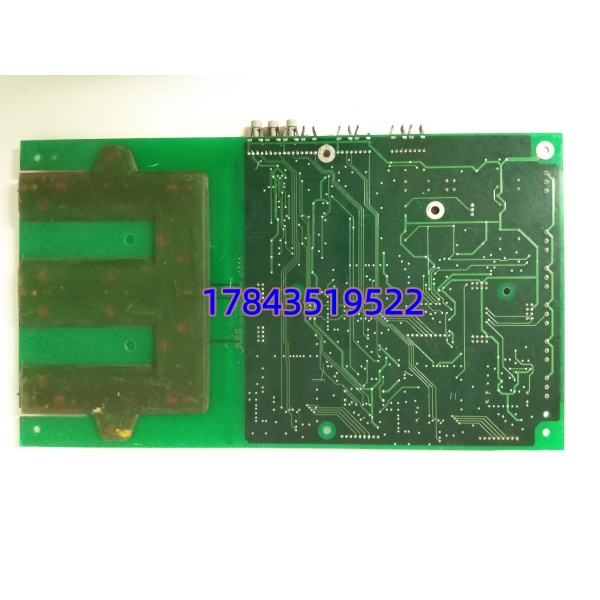

UFC721AE（3BHB002916R0001）是 ABB ACS800 中高压变频器功率单元专用核心信号板，安装在每个功率单元内部，作为主控板与 IGBT 功率器件之间的中转硬件，无法单独脱离功率单元上机运行。板卡一方面实时采集单元直流母线电压、输出电流、功率模块温度信号，上传至变频器主控单元做 DTC 直接转矩运算；另一方面接收主控下发的 PWM 脉冲，经过隔离放大后驱动 IGBT 门极输出。
板卡集成硬件短路闭锁电路，一旦检测到 IGBT 过流、击穿，毫秒级封锁驱动脉冲，避免功率器件大面积烧毁。多层高压隔离 PCB 分隔强弱电回路，抵御大功率开关器件产生的高频电磁干扰，防止采样信号漂移、误触发保护。该型号原厂已减产，海外订货周期 8~12 周，电厂、冶金、化工存量高压传动设备普遍依赖现货备件；更换后无需修改电机参数，仅需完成单元自检即可投运，大幅缩短机组停机时长。硬件架构与低压 ACS800 扩展板、新一代 ACS880 功率板完全不通用，不可混用替换。
应用场景与行业案例
工程痛点描述UFC721AE 采样或驱动回路损坏后，对应功率单元直接报过流、过温故障，高压变频器降功率或直接跳闸停机，风机、压缩机、轧机等关键负载停运。连续生产装置无法长期降负荷运行，原厂高压备件供货周期长，多数现场未储备功率单元专用板卡，故障停机产值损失极高。
典型应用场景
- 火力发电厂 – 引风机、一次风机高压变频系统6kV/10kV 大功率风机 ACS800 高压变频功率单元，实时采集母线电流、模块温度，保障机组稳定送风。
- 石油炼化 – 大型循环压缩机组高压传动防爆厂区大功率离心压缩机调速，硬件短路闭锁功能避免 IGBT 击穿引发单元故障扩大。
- 冶金轧钢产线 – 主轧机、辊道高压变频器重载频繁启停工况，高精度电流采样保障转矩闭环控制，抑制轧机冲击负载过流跳闸。
- 煤化工空分装置 – 增压机、膨胀机高压变频连续 24 小时不间断运行，宽温稳定采样，避免夜间低温环境误报过温故障。
- 大型市政水处理 – 大型取水泵站高压变频设备多单元串联高压拓扑，单块板卡故障仅隔离对应单元，机组可短时降载维持运行。
真实抢修案例去年秋季，西南某钢厂粗轧主传动 ACS800 高压变频频繁单元过流跳闸，拆机排查确认 UFC721AE 3BHB002916R0001 电流采样回路烧毁，整套轧线降速停机。联系 ABB 原厂调货周期 10 周，轧线每日钢材产能损失超百万。
客户连夜调取现货，完成电流采样、IGBT 驱动脉冲全流程仿真测试后 24 小时发出，48 小时送达厂区。电气工程师断开高压、等待电容充分放电后更换板卡，上电执行功率单元自检，母线电压、电流采样数值正常，轧机转矩调节、快慢速切换全部恢复稳定。后期该企业采购 4 块 UFC721AE 作为两套主轧机高压变频备用单元板。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、PCB 刻印物料编码，匹配原厂出厂装箱单据
- 防伪识别：校验 ABB 原厂丝印型号、板材原厂蚀刻标识，排查重贴标签、翻新重焊痕迹
- 外观检查：电路板无受潮腐蚀、功率侧电容无鼓包漏液、金手指无氧化、无维修飞线焊补
- 附件核对：单元固定卡扣、原厂高压传动手册、出厂合格证齐全
2. 上机功能测试测试平台：完整 ACS800 高压功率单元仿真台、DriveWindow 调试软件、模拟 IGBT 负载
- 通电自检：电源、采样、驱动三路状态 LED 依次自检，无硬件故障告警
- 电压电流采样测试：模拟母线 0~1000V、0~500A 信号，采样数值无漂移、无偏差
- IGBT 驱动脉冲测试：全频段 PWM 脉冲输出稳定，短路保护可正常闭锁驱动
- 温度回路测试：模拟 NTC 温度变化，板卡可精准上报温度数值与过热告警
- 连续老化测试：24 小时不间断通电满载运行，记录板卡温升、采样信号稳定性，留存完整测试视频
3. 电气参数专项检测
- 500V 摇表绝缘电阻测试，功率采样侧与 24V 逻辑侧绝缘阻值＞10 MΩ
- 24V DC 满载供电测试，整机功耗稳定无压降，欠压保护触发正常
- 驱动端口短路防护测试，单通道短路仅封锁对应 IGBT，其余回路不受影响
4. 硬件标识核验
- 记录板卡硬件版本编码，可按需匹配客户现场在用板卡版本
- 完整采样端子、驱动排线接口布局存档，供现场接线对照
5. 最终质检与打包
- 质检工程师签字出具纸质测试报告，随货同步寄出
- 双层防静电袋真空密封，加厚气泡膜缓冲包裹，防潮防震加厚纸箱封装
- 粘贴 QC 合格标签，标注检测日期、整机测试编号
