描述
关键技术参数
| 参数项 | 规格详情 |
|---|---|
| 板卡类型 | 整流单元监控电路板 |
| 适配系统 | ABB ACS1000 高压变频器 |
| 整流适配 | 12 脉冲 / 24 脉冲二极管整流桥 |
| 监测对象 | 整流电压、整流电流、模块温度、熔断器状态 |
| 辅助功能 | 整流柜散热风扇控制、故障信号输出 |
| 工作电压 | 装置内部 24V DC 辅助供电 |
| 工作温度 | -10°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度范围 | 5%~95% RH，无冷凝 |
| 通讯接口 | 与变频器主控单元（HCU）数字通讯 |
| 保护功能 | 过压、过流、超温、熔断器熔断报警与闭锁 |
产品深度介绍

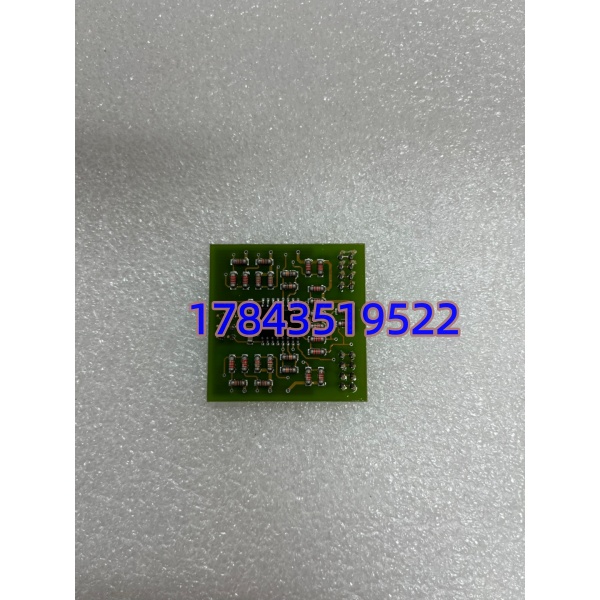

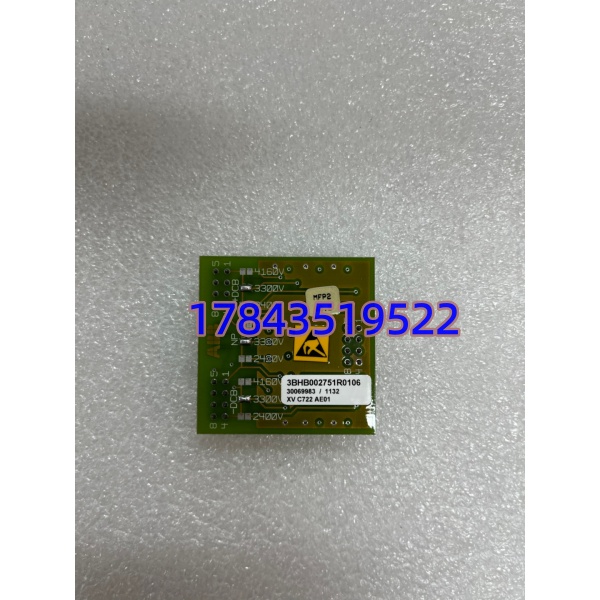

ABB 3BHB002751R0106（XVC722AE01） 是 ACS1000 系列高压变频器的整流单元专用监控板，属于变频驱动系统的关键检测与保护部件。
它实时采集整流桥输入输出电压、直流母线电流、功率模块温度及熔断器通断状态，通过内部逻辑运算判断整流单元工作状态，控制冷却风扇启停，并在异常时快速输出故障闭锁信号，防止整流模块、IGBT 或直流母线损坏。
该板卡专为3kV~11kV 高压工况设计，采用工业级高耐压元器件与多层 PCB 工艺，具备强抗干扰能力，适配冶金、电力、矿山、石化等行业的大功率高压电机调速系统，是 ACS1000 变频器维修、备件替换的核心部件。
典型应用场景
- 冶金行业：轧钢生产线高压电机、高炉鼓风机变频驱动
- 电力能源：发电厂引风机、送风机、循环水泵高压变频
- 矿山水泥：矿山提升机、水泥厂窑磨、破碎机变频控制
- 石油化工：大型压缩机、泵类设备高压变频调速
- 水务市政：城市供水泵站、污水处理厂高压驱动系统
常见故障与替换要点
1. 常见故障现象
- 变频器报整流故障、直流过压、熔断器故障、超温报警
- 整流柜风扇不转、转速异常
- 装置无法启动、上电即跳闸、运行中无规律停机
- 主控单元与整流板通讯丢失、参数无法读取
2. 替换注意事项
- 严格核对双型号：必须同时匹配 3BHB002751R0106 + XVC722AE01，同系列不同后缀（如 XVC722AE101）不兼容
- 断电操作：更换前必须断开高压主电源与控制电源，等待 15 分钟至电容完全放电
- 接线核对：按原线序复接电压采样线、温度传感器、熔断器检测线、风扇控制线，严禁接反
- 故障复位：新板安装后，清除变频器历史故障码，执行整流单元自检与参数校准
同系列型号对照
- 3BHB002751R0101（XVC722AE101）：早期版本整流监控板
- 3BHB002751R0106（XVC722AE01）：当前主流升级版，稳定性更强
- 3BHB002751Rxxxx：同系列不同硬件版本，不可直接互换
