描述
关键技术规格
| 参数 | 技术数据 |
|---|---|
| 产品型号 | 3BHB002751R0106（XVC722AE01） |
| 适配系统 | ABB ACS1000 A/W 高压变频器（6kV/10kV） |
| 工作电压 | 700 V DC（整流侧监测） |
| 工作电流 | 0.65 A |
| 功耗 | 约 0.25 kW |
| 工作温度 | -25 °C ~ +70 °C |
| 防护等级 | IP20（柜内安装） |
| 绝缘耐压 | 1500V AC（隔离测试） |
| 尺寸 | 250 × 250 × 100 mm |
| 重量 | 约 1.5 kg |
| 认证 | CE、UL、cUL 合规 |

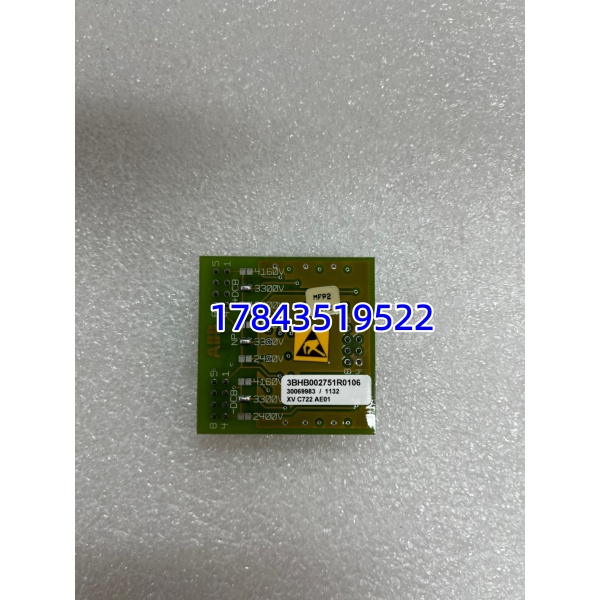

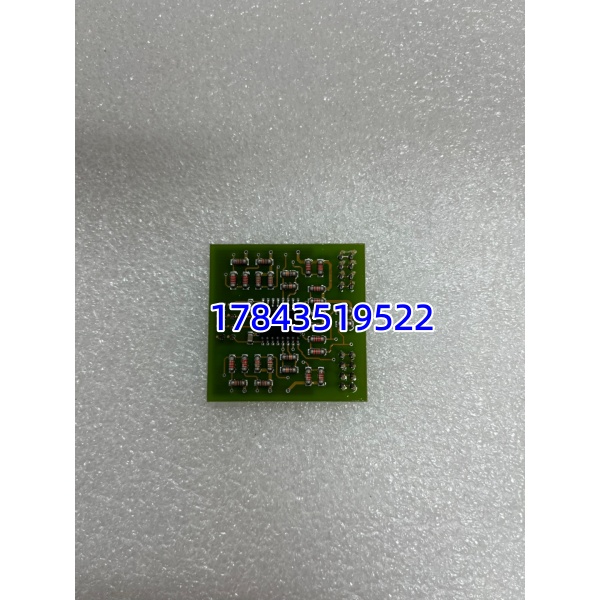

ABB 3BHB002751R0106 XVC722AE01
产品深度介绍
ABB 3BHB002751R0106（XVC722AE01）是 ACS1000 系列高压变频调速系统的专用整流监控板（SVA），负责实时监测整流单元的电压、电流、温度等关键参数，是保障高压变频系统稳定运行、实现故障预警与保护的核心部件。
模块采用高精度采样电路与冗余设计，可在 700V 高压直流侧精准监测整流桥工作状态，实时反馈数据至主控系统；过压、过流、过热时快速触发保护机制，避免功率器件损坏。宽温设计适配冶金、电力、矿山等恶劣工业环境，紧凑板式结构便于柜内安装与维护更换。
应用场景与行业案例
工程痛点描述
高压变频器整流单元故障隐蔽，易导致系统停机、设备损坏；现场强电磁干扰影响监测精度，误报 / 漏报频发；ACS1000 系统备件稀缺，故障后维修周期长、损失大。
典型应用场景
- 电力行业电厂引风机、送风机高压变频系统，监测整流单元运行状态，保障锅炉系统连续运行，抵御高温、粉尘、振动环境影响。
- 冶金行业轧钢机、高炉鼓风机高压变频传动，实时监测整流桥电压电流，故障时快速保护，减少非计划停机。
- 矿山与水泥矿井提升机、水泥窑风机高压变频系统，适配强电磁干扰环境，保障系统长期稳定运行。
真实案例
某大型水泥厂 2# 窑尾风机 ACS1000 高压变频系统整流监控板老化，监测数据漂移，多次误触发过流保护，每月停机 2-3 次，影响窑系统连续生产。
更换为 ABB 3BHB002751R0106 整流监控板，直接替换无需改动原有接线与程序，通电调试后监测精度达 ±0.5%，保护动作响应时间＜10ms。
改造后系统连续运行 12 个月无保护误动或整流故障，窑系统运转率提升 5%，减少停机损失约 150 万元，模块宽温与抗干扰特性适配水泥厂恶劣环境，运行稳定可靠。
质量透明化检测流程
1. 入库验收检测
核对原厂标签序列号、出厂配置，查验 CE/UL 认证标识。目视电路板无腐蚀、无划痕、无维修痕迹，元件无发黄老化，清点出厂合格证。
2. 上机功能测试
搭建 ACS1000 高压变频系统专用测试机架，模拟整流侧 700V DC 电压，测试电压 / 电流采样精度、保护触发功能。连续 24 小时通电老化，记录模块温升与稳定性，出具检测报告。
3. 电气参数测试
采用 500V 摇表测试绝缘电阻（＞10MΩ），1500V AC 耐压测试 1 分钟无击穿；测试采样精度，满载运行时误差＜±1%。
技术避坑指南
1. 型号混淆不兼容
XVC722 系列有 XVC722AE01（3BHB002751R0106）与 XVC722AE101（3BHB002751R0101）等型号，适配不同功率等级的 ACS1000 系统，接口与参数不兼容，不能直接替换。采购时务必核对完整型号，避免型号混淆导致无法使用。
曾有工程师误购 XVC722AE101，上机后无法通讯，返工耗时 2 天。
2. 高压操作安全风险
模块适配 700V 高压直流侧，更换时必须完全断电并放电，至少等待 15 分钟确保电容完全放电，否则易发生高压触电事故。操作时需佩戴高压绝缘手套，使用绝缘工具。
3. 忽视电磁屏蔽
现场强电磁干扰环境下，模块信号线缆未用屏蔽双绞线、屏蔽层未单端接地，会导致监测数据漂移、保护误动。建议线缆采用屏蔽双绞线，屏蔽层接控制柜地，远离动力电缆敷设。
