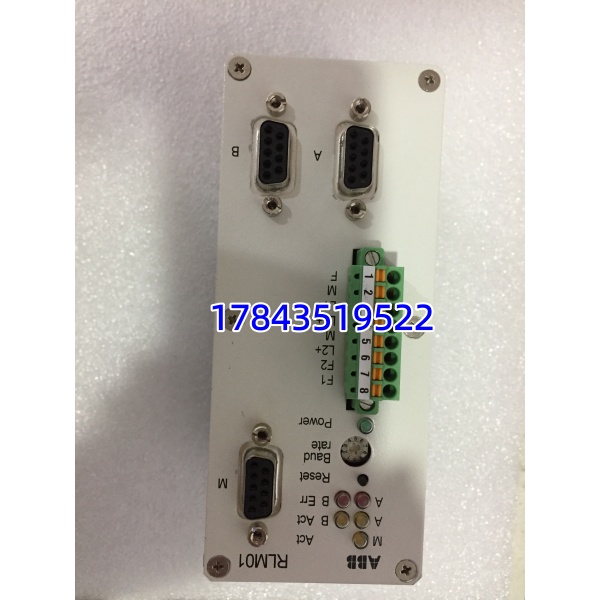

ABB 3BDZ000398R1 (RLM01) 是 ABB 专为工业高可靠性场景设计的 PROFIBUS 冗余链路模块，属于 S900 I/O 系列核心通讯备件。模块作为有源切换器，可将单路 PROFIBUS 转为双冗余链路，或反向转换，确保单点故障时通讯无缝切换。
该模块支持 9.6Kbps~12Mbps 全速率传输，兼容标准 PROFIBUS DP 协议，无需配置从站地址，即插即用。具备线路故障诊断与 LED 状态指示，支持继电器触点告警，适配电力、油气、化工等对连续运行要求严苛的行业。

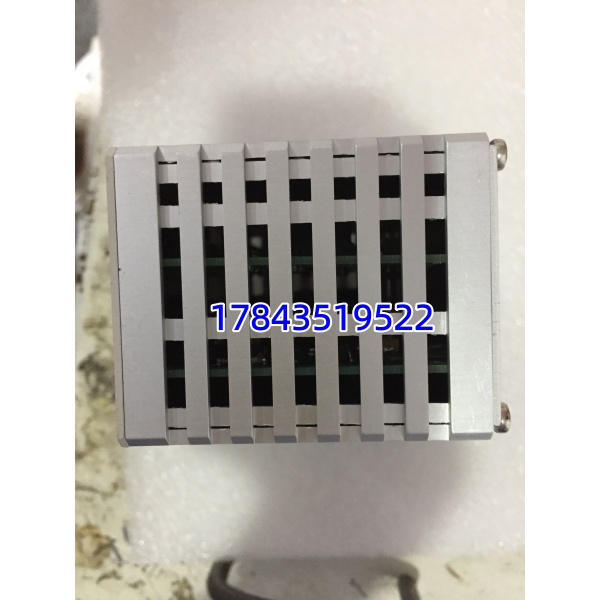

ABB 3BDZ000398R1
关键技术规格
| 参数项 | 技术数值 |
|---|---|
| 物料型号 | 3BDZ000398R1 |
| 产品型号 | RLM01 |
| 通讯协议 | PROFIBUS DP |
| 接口数量 | 3 路 PROFIBUS (RS485) |
| 传输速率 | 9.6Kbps ~ 12Mbps |
| 工作电压 | 24V DC ±10% |
| 功耗 | 约 150mA |
| 认证 | CE、UL、CSA、GL 船级认证 |
| 安装方式 | 35mm DIN 导轨 |
| 工作温度 | 0℃ ~ +55℃ |
安
装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 断开系统电源，等待 5 分钟放电完毕
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀、万用表、标签纸、手机
备份工作
- 拍照记录旧模块接线与 DIP 开关位置
- 导出 PROFIBUS 网络配置参数
阶段二：拆卸旧模块（15 分钟）
- 断开 3 路 PROFIBUS 接线，标记端口号（A/B 线）
- 松开模块固定螺丝，垂直拔出模块
- 清理插槽灰尘，检查背板针脚有无弯曲
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 3BDZ000398R1 (RLM01)
- 设置 DIP 开关：站地址、终端电阻（总线两端设为 ON）
- 垂直插入导轨，拧紧固定螺丝
- 按标记接线：PORT1 接主链路，PORT2 接冗余链路，PORT3 接设备
- 检查接线牢固，无短路
自检清单
- 模块固定牢固
- 接线端口对应正确
- DIP 开关设置无误
- 无裸露线缆或短路风险
阶段四：上电测试（20 分钟）
- 恢复供电，观察 LED 指示灯：PWR 常亮（电源正常），RUN 闪烁（运行正常）
- 连接编程软件，扫描 PROFIBUS 网络，确认模块在线
- 模拟主链路故障，验证自动切换至冗余链路，通讯无中断
- 空载运行 30 分钟，无报警即安装合格

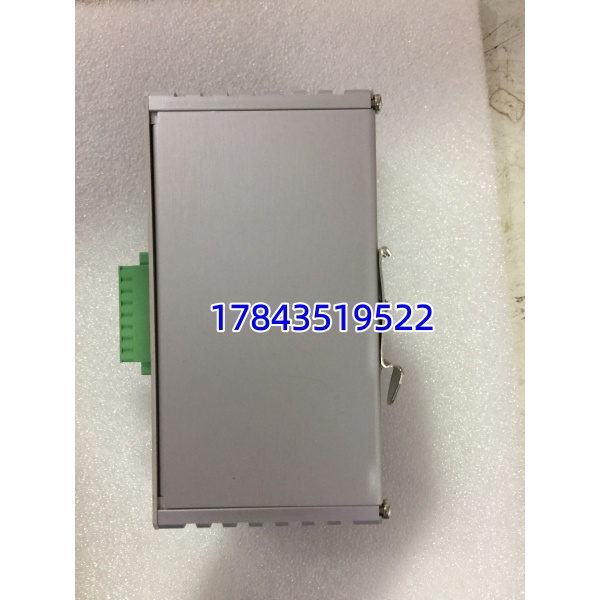

ABB 3BDZ000398R1
常见问题解答 (FAQ)
Q1：3BDZ000398R1 的核心作用是什么？A：用于 PROFIBUS 网络冗余转换，将单路设备接入双冗余网络，或反向转换，实现故障时无缝切换，避免停机。
Q2：支持的 PROFIBUS 速率范围是多少？A：支持 9.6Kbps~12Mbps 全速率，兼容所有标准 PROFIBUS DP 设备，无需额外配置。
Q3：更换模块后需要重新配置网络吗？A：无需配置，透明传输，即插即用。仅需复刻原模块的 DIP 开关设置（终端电阻、站地址）。
Q4：质保多久？是否为全新原装？A：全新原装正品，提供 12 个月质保，支持序列号溯源，非人为损坏可免费售后。
Q5：适配哪些行业场景？A：适用于电力、油气、化工、船舶等对通讯连续性要求高的行业，尤其适合 S900 I/O 系统的冗余改造。
