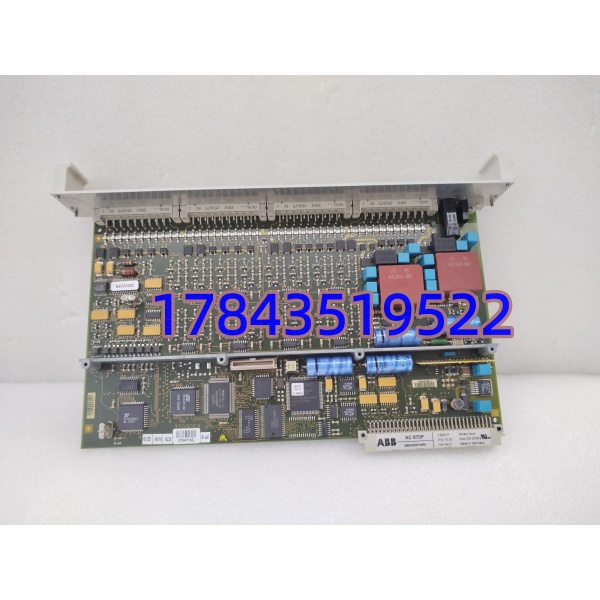

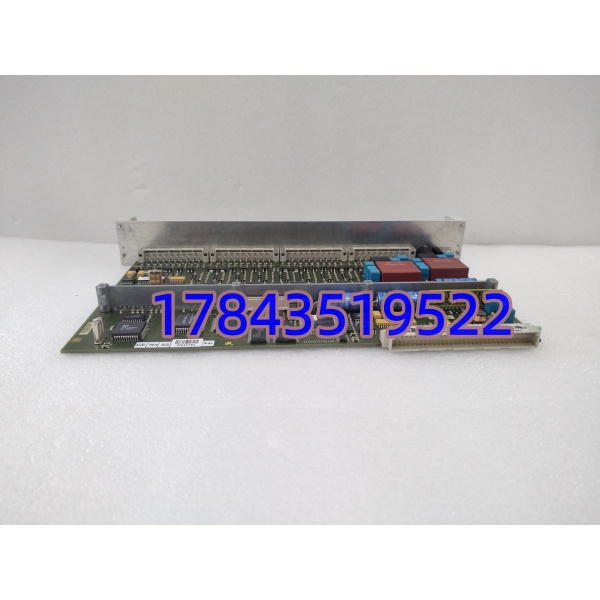

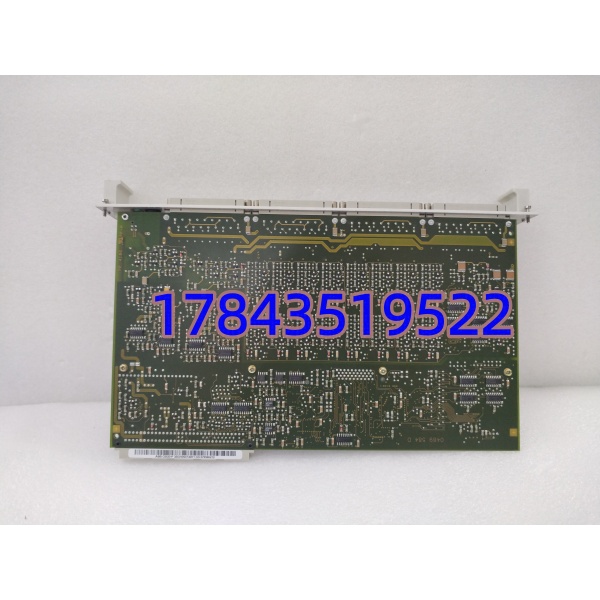

ABB 3BDH000730R1 | 工业总线耦合器模块

描述

关键技术规格

产品深度介绍

ABB 3BDH000730R1 是一款工业级总线耦合器模块，专为现场总线网络搭建与信号转接设计。模块承担总线分支拓展、信号隔离、线路中继作用，可化解多设备组网时的信号冲突问题。

整机采用工业硬件架构，自带电气隔离防护，能弱化现场电机、变频器带来的电磁干扰，保障总线数据连续收发。结构紧凑，适配标准机柜安装，支持长期不间断运行，是老旧 ABB 自动化系统改造、故障备件更换的核心部件。

应用场景与行业案例

工程痛点描述

工业现场总线线路分支多、布线复杂，长距离传输易出现信号衰减、干扰跳变。老旧设备耦合部件老化后，会引发总线断连、设备离线，整条工段被迫降负荷或停机。原厂停产断货，长周期定制备件会大幅拉长检修窗口期。

典型应用场景

1. 化工行业 装置总线组网炼化、精细化工装置现场设备分散，利用该耦合器完成总线分段隔离与分支拓展，降低单段线路故障的扩散范围，保障装置连续生产。
2. 电力行业 辅机控制组网电厂锅炉、水处理辅控系统总线拓展使用，隔离高低压回路电位差，避免强电干扰击穿通讯回路，稳定辅机连锁信号传输。
3. 建材冶金 强干扰车间窑炉、轧线等高电磁环境车间，依靠模块隔离性能，减少变频设备启停对总线网络的影响，降低设备通讯报错频次。
4. 通用自动化 产线改造升级老旧流水线扩容改造时，用作旧总线系统兼容转接部件，无需整体更换主控硬件，控制改造投入成本。

真实案例

华东某建材集团熟料生产线，现场 ABB 总线系统原有耦合部件老化，每月都会出现数次总线卡顿，输送连锁频繁误动作。现场排查确认核心损耗件为 3BDH000730R1，原厂订货周期超过两个月。我们提供全新原装现货模块，出厂完成通电预检。现场工程师断电对位替换，无需额外程序修改，上机后总线通讯波动完全消除。设备连续稳定运行至今，车间非计划停机次数明显减少。

SOP 质量透明化（检测流程）

1. 入库验收检测来源信息逐一核对原厂物料编码，查验出厂标签与批次信息。全方位外观检查，无氧化、无裂痕、无手工维修焊接痕迹。
2. 上机功能测试依托 ABB 配套测试机架完成通电检测，指示灯状态逐项核验，模拟总线通讯握手测试，持续 24 小时通电监测模块温升变化。
3. 电气参数测试使用 Fluke 115 万用表检测供电回路稳定性，完成绝缘电阻检测，排查漏电与绝缘老化隐患。
4. 固件与配置核验读取硬件版本信息并存档，板载基础配置参数拍照留存，方便现场运维人员对照复刻设置。
5. 最终质检与包装质检人员逐项复核测试数据，合格后密封防静电包装，搭配加厚气泡膜与硬纸箱防护，张贴 QC 合格标识。

技术避坑指南

1. 硬件版本不兼容同系列不同批次耦合器硬件版本存在细微差异，直接替换可能出现总线握手异常。更换前务必记录旧件型号与硬件版本，避免盲目上机。
2. 总线终端配置遗漏总线首尾终端电阻未规范配置，是通讯不稳的常见原因。替换模块前，拍照留存原有端子与拨码状态，严格复刻原有配置。
3. 供电回路不稳定24V 供电线路压降过大、共地混乱，会造成模块间歇性断连。建议单独布设稳压供电线路，和大功率负载回路分开走线。
4. 静电操作损伤机柜内环境干燥，未做防静电防护就直接插拔模块，容易击穿板载弱电元件。拆装全程佩戴防静电手环，减少硬件损坏风险。
5. 环境粉尘堆积冶金、化工多粉尘现场，长期使用会导致接口积灰氧化，定期清理端子与接口触点，可以延长模块使用寿命。
