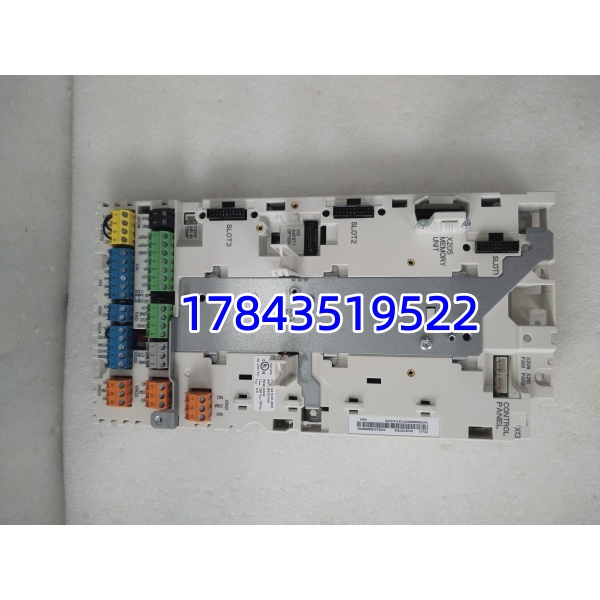

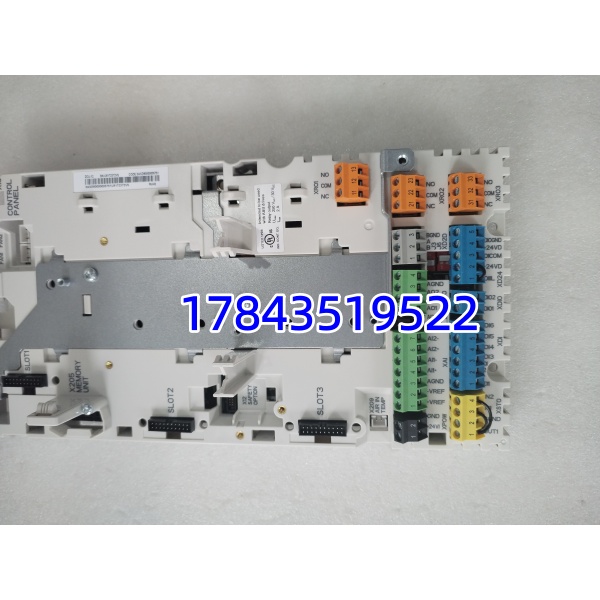

ABB 3AXD50000183012 | ZCU-12 变频器控制单元

• 描述

关键技术规格

• 型号：3AXD50000183012（ZCU-12）
• 适配系列：ABB ACS880 全系列变频器
• 控制算法：直接转矩控制（DTC）、矢量控制、V/F 控制
• 安全功能：集成 STO（SIL3/PL e）
• 通讯接口：RS485（Modbus RTU）、以太网（可选协议）
• I/O 配置：6 路数字输入、3 路数字输出、2 路模拟输入、2 路模拟输出
• 固件：预装最新版，支持在线升级
• 工作温度：-10°C ~ +55°C
• 防护等级：IP20（防尘防触电）
• 重量：约 1.5 kg

ABB 3AXD50000183012

安装与接线指南

阶段一：准备工作（15 分钟）

⚠️ 安全第一：

1. 断开变频器主电源与控制电源，等待 5 分钟放电
2. 准备防静电手环、十字螺丝刀、万用表、标签纸
3. 导出变频器参数备份，拍照记录原控制单元接线与 DIP 开关位置

阶段二：拆卸旧控制单元（15 分钟）

1. 移除变频器前盖板，断开控制单元所有接线（按标签标记）
2. 松开控制单元固定螺丝，垂直向上拔出旧单元（避免拉扯背板连接器）
3. 检查背板连接器针脚是否弯曲、氧化，用压缩空气清洁灰尘

阶段三：安装新控制单元（20 分钟）

1. 佩戴防静电手环，取出新单元，核对型号无误
2. 复刻原单元 DIP 开关与跳线设置（对照照片）
3. 垂直对准背板连接器，平稳插入并拧紧固定螺丝
4. 按标签恢复所有接线，确保端子拧紧、无松动

阶段四：上电与参数配置（20 分钟）

1. 先接通控制电源，观察指示灯：RUN 绿灯常亮为正常，ERR 红灯闪烁需排查
2. 连接变频器调试工具，读取控制单元固件版本，与原版本一致
3. 导入参数备份，核对电机参数、通讯参数、安全参数
4. 恢复主电源，空载运行 30 分钟，检查无报警、温升正常

常见问题解答（FAQ）

Q1：ZCU-12 控制单元损坏会导致什么故障？A：常见故障包括：变频器无法上电、RUN 灯不亮、ERR 灯常亮、电机无法启动、通讯中断、I/O 信号异常等。作为核心控制部件，损坏后变频器基本无法正常运行，需及时更换。

Q2：3AXD50000183012 可以直接替换旧款 ZCU-11 吗？A：不能直接替换。ZCU-12 与 ZCU-11 硬件接口、固件架构存在差异，替换后会出现通讯异常、参数不兼容、安全功能失效等问题。需按型号匹配更换，或联系技术支持评估升级方案。

Q3：更换控制单元后需要重新编程吗？A：无需重新编程。更换前导出原变频器参数备份，新单元安装后导入备份参数即可恢复运行。若固件版本差异较大，需先升级固件至匹配版本，再导入参数，避免兼容性问题。

Q4：这款控制单元的质保期多久？A：提供12 个月原厂质保，自发货日起生效。质保范围涵盖非人为硬件故障、出厂缺陷导致的功能异常；人为损坏（静电击穿、进水、摔落）、超规格使用不在质保范围内。

Q5：如何鉴别这款控制单元是否为全新原装？A：全新原装可通过以下方式鉴别：① 原厂密封防静电袋未拆封；② 外壳无划痕、无维修痕迹、序列号清晰可查；③ 提供原厂装箱单、出厂合格证；④ 支持 ABB 官方系统查询序列号与生产日期。
