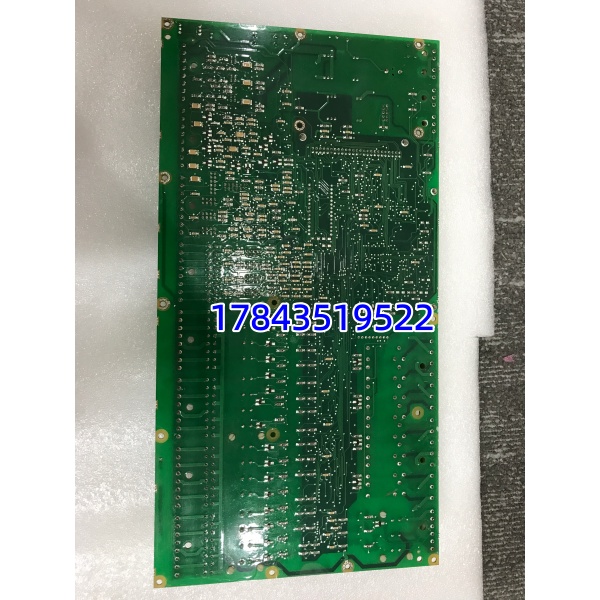

ABB 3ASC25H209 (DATX110) 是 ABB 旗下 DATX110 系列的高性能控制模块，主打工业现场实时数据采集与闭环控制，常见于 ABB DCS 系统及变频器扩展应用。
模块采用工业级处理器与金属外壳，具备抗震动、宽温运行特性（-20°C 至 + 70°C）。集成多路 I/O 与标准工业通讯接口，可直接连接传感器、执行器与上位系统，降低项目集成复杂度。
ABB 3ASC25H209
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 物料型号 | 3ASC25H209 (DATX110) |
| 供电电压 | 24V DC ±10% |
| 功耗 | 约 5W |
| 数字 I/O | 32 路（输入 / 输出可配置） |
| 通讯协议 | Modbus RTU、Profibus DP、CANopen |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20 |
| 尺寸 (长 × 宽 × 高) | 100×75×35 mm |
| 重量 | 约 0.75 kg |
| 安装方式 | DIN 导轨安装 |
ABB 3ASC25H209
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全要求
- 切断系统总电源，包括 UPS，静置 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
- 备份系统程序与配置，拍照记录旧模块接线与 DIP 开关
工具清单：十字螺丝刀、万用表、标签纸、防静电手环
阶段二：拆卸旧模块（15 分钟）
- 标记所有接线端子编号，避免混淆
- 松开端子螺丝，轻拔线缆，禁止硬拽
- 按下 DIN 导轨卡扣，垂直拔出模块
- 检查背板针脚是否弯曲、氧化，用无尘布清洁
阶段三：安装新模块（15 分钟）
- 核对型号：确认 3ASC25H209 实物无误
- 复刻配置：对照照片设置 DIP 开关（站地址、波特率、终端电阻）
- 对准导轨推入模块，听到 “咔哒” 声即固定到位
- 按标签恢复接线，端子螺丝扭矩控制在 0.5N・m
- 自检：模块固定牢固、接线无松动、无工具遗留
阶段四：上电测试（20 分钟）
- 测量 24V DC 电源正常，无短路
- 单独给模块上电，观察 RUN 绿灯常亮、无 ERR 红灯报警
- 连接编程软件，扫描并识别模块，核对固件版本
- 下载备份程序，测试 I/O 点响应与通讯状态
- 空载运行 30 分钟，监测温升与稳定性，记录序列号至维护日志
常见问题解答 (FAQ)
Q1：3ASC25H209 支持热插拔吗？A：不支持。该模块属于 DCS 核心控制部件，带电插拔会导致背板短路、芯片烧毁，甚至系统停机。更换必须完全断电并放电。
Q2：模块固件版本不匹配会有什么问题？A：固件不兼容会导致通讯超时、I/O 异常或系统报错。曾遇到现场更换后 PLC 报 “Communication Timeout”，排查发现固件从 V2.8 升至 V3.1，协议不兼容，降级后恢复正常。采购前务必确认原模块固件版本。
Q3：DIP 开关设置有哪些常见坑？A：最容易出错的是总线终端电阻，仅总线首尾节点需设为 ON，中间节点必须 OFF，否则通讯不稳定。另外站地址与波特率需与系统配置一致，更换前必须拍照记录原开关位置。
Q4：这个模块适配哪些 ABB 系统？A：主要适配 ABB DCS 系统、ACS300 系列变频器扩展及工业自动化控制柜。可直接替换同系列 DATX110 模块，无需额外改装。
Q5：质保多久？是全新原装吗？A：提供 12 个月质保（发货日起）。所有 3ASC25H209 均为全新原装，附原厂序列号、装箱单，支持官网核验，拒绝翻新件。
