描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通讯协议 | DDCS (Distributed Drive Communication System) |
| 通讯速率 | 10 MBd (10 Mbps) |
| 物理接口 | 2 × ST 光纤接口 (冗余) |
| 工作电压 | 24 V DC |
| 功耗 | 约 5 W |
| 隔离电压 | 2.5 kV (电气隔离) |
| 尺寸 | 225 × 150 × 50 mm |
| 重量 | 0.5 kg |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 认证 | CE, UL, RoHS |
| 适用系统 | AC800M, DCS800, ACS6000 传动系统 |

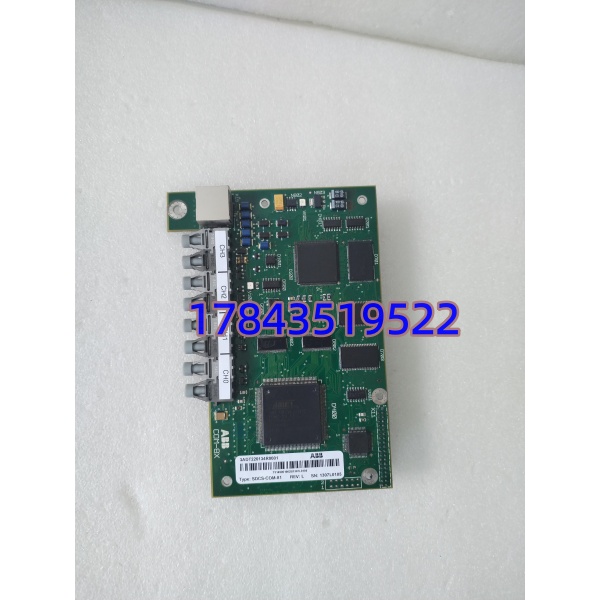

ABB 3ADT220134R0001
产品深度介绍
ABB 3ADT220134R0001（SDCS-COM-81）是专为 AC800M 控制器与 DCS800 传动系统设计的高速光纤通讯接口板，作为系统的数据高速通道，负责在控制层与设备层之间传输实时控制信号与状态数据。它采用 DDCS 专用协议，通过光纤介质实现10MBd的高速率传输。该模块核心价值在于强抗干扰能力与高可靠性。全电气隔离设计彻底阻断地环流与电磁干扰（EMI），确保在钢厂、电厂等强电磁环境下通讯稳定。双口冗余配置支持链路热备，单路故障不中断通讯，配合热插拔特性，可实现在线维护，有效减少非计划停机时间。
应用场景与行业案例
工程痛点描述
工业现场的控制信号常被强电磁干扰吞噬，导致通讯丢包、控制延迟。尤其在多传动联动、长距离布线场景，普通电缆通讯易出错，系统稳定性差，一旦中断将造成整条产线停机。同时，系统扩容或改造时，不同设备间的协议兼容与数据同步也是常见难题。
典型应用场景
- 冶金轧钢行业 – 多传动联动控制用于轧机主令与各机架传动单元的同步控制。高速线材生产线对各辊道速度同步精度要求极高，此模块可保证微秒级延迟，避免堆钢、拉钢事故。
- 火力发电 – 辅机系统监控连接锅炉引风机、给水泵的变频驱动与 DCS 系统。电厂环境干扰源复杂，光纤通讯可保障转速、压力等关键参数实时、准确上传。
- 石油化工 – 长距离分布式 I/O 通讯应用于大型炼化装置，连接中央控制室与远在千米外的现场控制单元。解决传统电缆长距离传输的信号衰减与干扰问题。
- 造纸生产线 – 高速卷取控制为纸机分部传动提供高速通讯，确保各分部速度、张力精确匹配，保障纸张质量，避免断纸停机。
- 船舶与海工 – 甲板机械控制适用于船舶推进、起重设备的变频控制系统。光纤通讯具备天然的防盐雾、抗潮湿、耐振动优势，适应海洋恶劣工况。
真实案例
某大型钢铁厂热轧线，原有控制系统采用电缆通讯，夏季雷雨季节频繁出现传动通讯中断，导致热轧卷取机故障停机，每次抢修平均耗时 4 小时，损失超百万。技术团队诊断为电磁干扰导致 Profibus 通讯不稳定。后采用 ABB 3ADT220134R0001 模块，将原有电缆全部更换为光纤链路。改造后，系统连续运行 18 个月未发生一次通讯故障，同步精度提升至 ±1ms，年减少停机损失超千万元。设备维护主管反馈：“自从换了光纤通讯板，半夜再也不用被抢修电话吵醒了。”

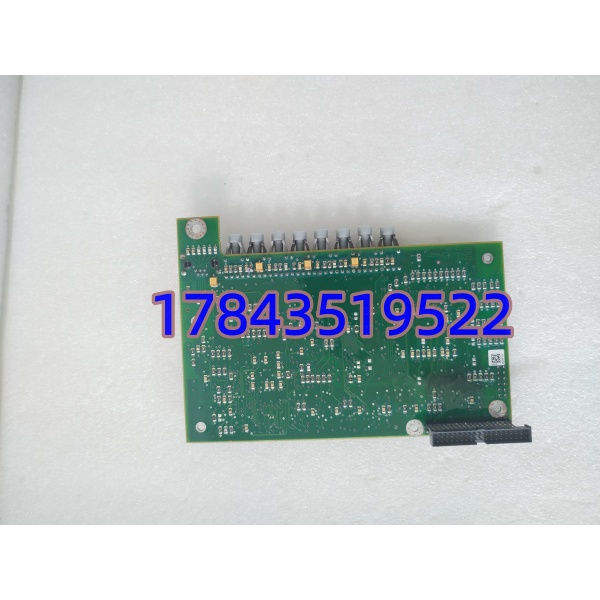

ABB 3ADT220134R0001
SOP 质量透明化（检测流程）
- 入库验收检测
- 严格核验原厂序列号、防伪标签与装箱单，确保来源可追溯。
- 外观检查：PCB 无划痕、无腐蚀、无烧痕、无维修痕迹，接口针脚完好。
- 核对附件：包含说明书、合格证书。
- 上机功能测试 (Live Test)
- 测试环境：ABB AC800M 原厂测试机架。
- 通电自检：验证 LED 指示灯状态正常，无报错。
- 通讯测试：建立 DDCS 光纤环路，测试 100% 数据收发准确率。
- 负载测试：连续 24 小时满负荷运行，监控温升稳定。
- 工具：使用 Fluke 115 万用表记录电气参数，生成完整测试报告。
- 电气参数测试
- 绝缘电阻测试（500V 摇表）：结果 > 100 MΩ。
- 光功率测试：确保发送 / 接收光功率在标准范围内。
- 固件 / 程序验证
- 读取并记录固件版本（通常为 V2.0 或 V3.0）。
- 备份默认配置，DIP 开关状态拍照存档。
- 最终质检与包装
- 质检员签字确认合格。
- 采用防静电袋真空密封，外层气泡膜 + 硬纸箱防护。
- 贴附 QC 合格标签，标注测试日期。
技术避坑指南
1. 固件版本不匹配
- 问题：新模块固件（如 V3.0）与老系统（如 V2.0）协议不兼容，导致报 “Communication Timeout”。
- 避坑：替换前务必记录原模块固件版本号，采购时明确要求版本一致。如需升级，需同步刷新整个链路设备。
- 案例：某水泥厂更换此模块后，系统一直报错。排查两天，发现是新模块固件 V3.1 与老 CPU 的 V2.8 不兼容，降级后恢复正常。
2. 光纤端口与跳线类型错误
- 问题：误将单模光纤插入多模端口，或跳线接头（ST/SC）不匹配，导致光信号不通。
- 避坑：SDCS-COM-81 为多模（MM）ST 接口。更换前核对光纤类型（62.5/125μm），并清洁端面。
- 警告：光纤接口忌用手触摸，灰尘会导致信号衰减，必须用专用擦纤纸清洁。
3. 冗余配置错误
- 问题：双口冗余模式下，两根光纤接反或未启用冗余功能，导致故障时无法自动切换。
- 避坑：严格按 “CH0 接主路，CH1 接备路” 接线，并在控制系统中激活 “Redundant Link” 选项。
4. 静电损坏 (ESD)
- 问题：干燥环境下未做防静电措施，插拔模块时静电击穿光模块芯片。
- 避坑：操作必须佩戴防静电手环，在防静电垫上进行。模块未上机时，务必插好防尘塞。
- 警示：我亲眼见过工程师徒手插拔，通电后光口烧毁，一块模块直接报废。
5. 电源不稳定
- 问题：24V DC 电源纹波过大或压降超标，导致模块频繁重启、通讯闪断。
- 避坑：使用独立、稳压的 24V 电源（纹波 < 50mV），电源线径不小于 0.75mm²，避免与大功率设备共地。
