ABB 3ABB 3BSE008538R1 | TB807 Modulebus 终端器 S800 I/O 系统备件

描述

产品深度介绍

ABB 3BSE008538R1（TB807）是 ABB S800 I/O 系统专用的 Modulebus 总线终端器，专为工业控制网络设计，安装于总线电缆的物理末端。其核心作用是通过内置120Ω 精密终端电阻匹配总线电缆特性阻抗，吸收信号反射，消除通讯干扰，保障控制器与 I/O 模块间数据传输的完整性与稳定性。

该终端器采用紧凑型设计，无供电要求，即插即用，适配 S800 全系列 I/O 模块（如 AI810、AO810、DI810 等），广泛应用于冶金、电力、化工、水处理等需高可靠总线通讯的 DCS/PLC 系统。

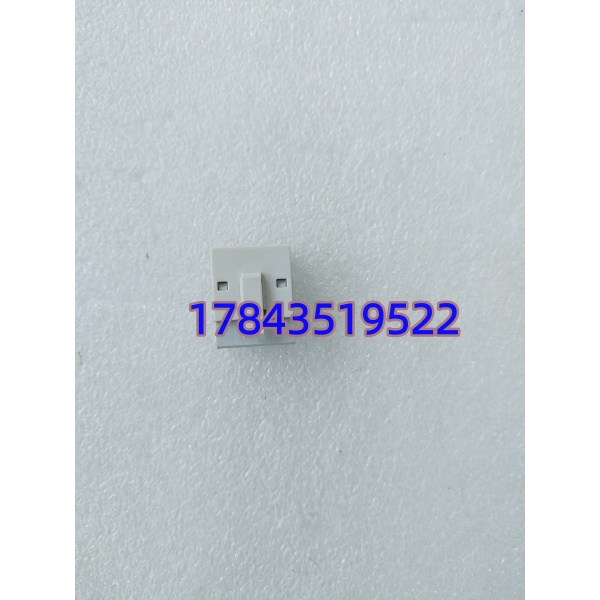

ABB 3BSE008538R1

关键技术规格

质量控制流程

1. 入库验收检测
   • 核对 ABB 原厂序列号、3BSE008538R1/TB807 双型号标签，查验出厂合格证
   • 检查终端器外观无破损、引脚无变形、无氧化锈蚀
   • 核对附件：原厂防静电袋、说明书、质检报告
2. 静态参数测试
   • 测试设备：高精度数字万用表、电阻测试仪
   • 测试内容：终端电阻值（120Ω±1%）、引脚导通性、绝缘电阻（≥1MΩ）
   • 记录参数，与原厂数据手册比对
3. 兼容性测试
   • 测试环境：S800 I/O 机架、控制器（如 AC800M）、Modulebus 总线电缆
   • 测试内容：总线通讯稳定性、数据传输无丢包、无报错（如 “总线干扰”“信号异常”）
   • 连续运行 24 小时，监控通讯状态正常
4. 环境应力测试
   • 测试条件：-40°C~+85°C 高低温循环、湿热环境（85% RH，60°C）
   • 测试时长：各环境下连续运行 8 小时
   • 监控参数：电阻值无漂移、通讯无中断、无老化失效
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 防潮袋 + 加固纸箱包装
   • 附质检报告，可提供测试视频

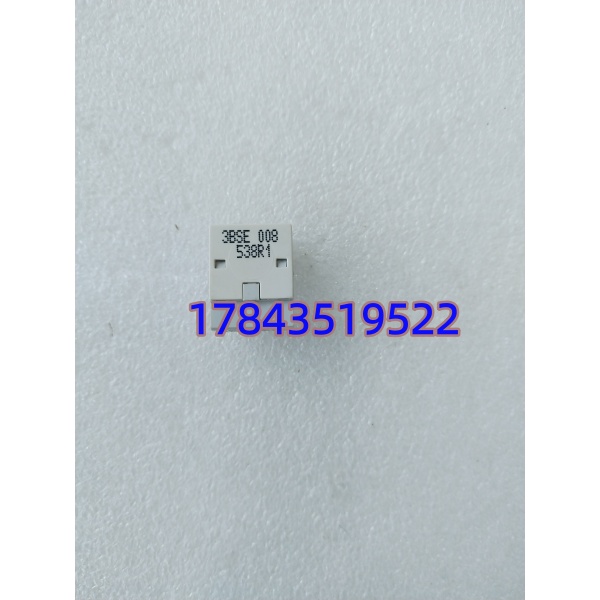

ABB 3BSE008538R1

技术避坑指南

1. 漏装 / 错装终端器
   • 问题：总线末端未装终端器或装在中间节点，导致信号反射、通讯不稳定、数据丢包、模块闪断
   • 避坑：严格按总线拓扑，仅在物理最后一个 I/O 模块的 Modulebus 接口安装 1 个终端器；中间节点禁止安装
   • 案例：某电厂 S800 系统漏装终端器，频繁报 “总线故障”，加装后故障立即消除
2. 终端电阻值不匹配
   • 问题：使用非 120Ω 终端器（如 75Ω、150Ω），导致阻抗不匹配，信号反射严重
   • 避坑：必须使用 ABB 原装 3BSE008538R1（TB807），内置120Ω 精密电阻；禁止混用第三方终端器
   • 提醒：电阻值偏差超 ±5% 时，通讯误码率会上升 10 倍以上
3. 总线电缆过长 / 分支过多
   • 问题：Modulebus 总线长度超 100 米或分支超过 2 个，导致信号衰减、终端器失效
   • 避坑：严格控制总线长度≤100 米，分支≤2 个；长距离需加中继器；终端器尽量靠近最后一个模块
   • 数据：总线长度每增加 20 米，信号衰减约 1dB，需终端器补偿
4. 静电防护不当
   • 问题：干燥环境（湿度 < 40%）未防静电，拆装时静电击穿内部电阻
   • 避坑：操作时戴防静电手环、在防静电垫上拆装；更换时无需断电，但避免用手直接接触引脚
   • 警示：曾有工程师未防静电，终端器电阻断路，导致整个 总线瘫痪

常见问题解答（FAQ）

Q1: 这个终端器需要供电吗？支持热插拔吗？A: 无需供电（无源设计）；支持热插拔（可在总线运行时安装 / 拆卸，不影响系统）。

Q2: 是全新原装还是翻新件？A: 全新原装（New Surplus），来自 ABB 授权渠道库存，非翻新、二手或拆机件。可提供：原厂序列号（ABB 官网可查）、未拆封防静电袋照片、出厂合格证、12 个月质保。

A: 适配（AI810/AO810/DI810/DO810/CI810 等）；一个 Modulebus 总线仅需 1 个，安装在物理末端的 I/O 模块上。

Q4: 质保期多久？售后怎么处理？A: 质保 12 个月（自发货日起）。质保范围：非人为损坏的硬件故障、出厂缺陷。人为损坏（静电击穿、进水、摔落）不在质保内。售后流程：联系客服描述故障→远程协助诊断→确认故障后换新（往返运费我方承担）。

Q5: lead time 多久？有现货吗？A: 常备现货，当天 16:00 前下单可当天发货，顺丰 / 德邦快递，3–5 天送达。原厂订货交期 6–10 周，现货可大幅缩短停机等待时间。
