产品深度介绍

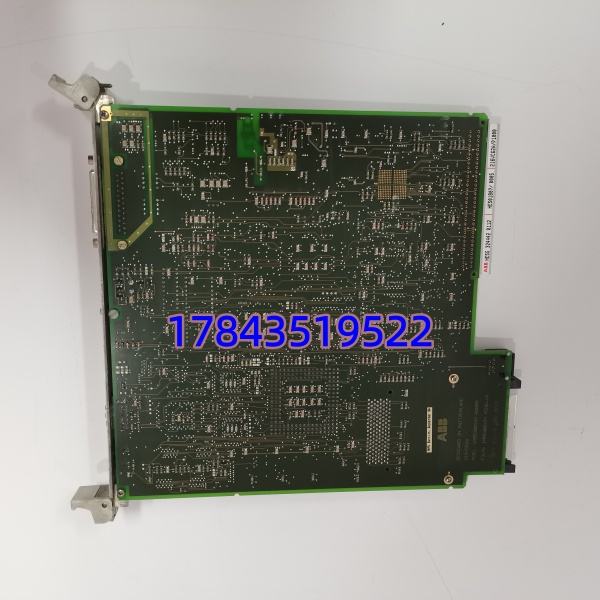

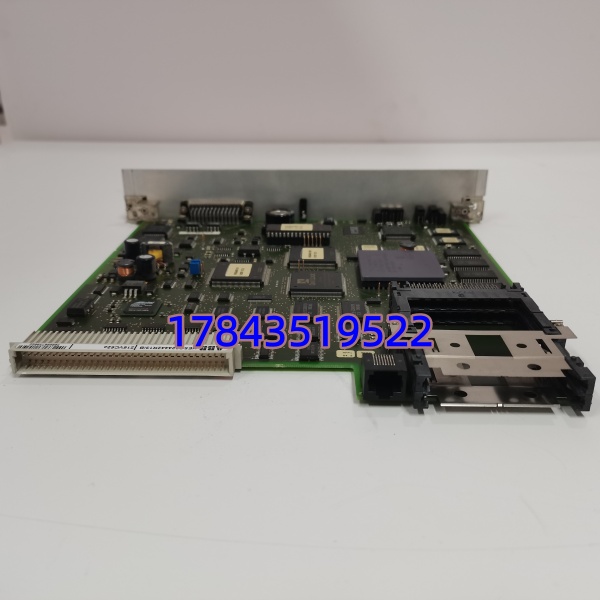

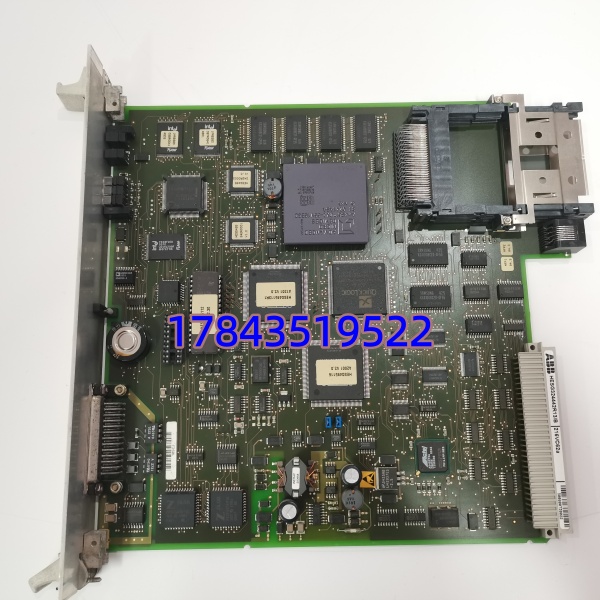

ABB 216VC62a（HESG324442R13-B）是 ABB Symphony Plus 与 Procontrol DCS 系统的核心处理器板卡，采用 32 位 RISC 架构，搭载 256MB 内存，负责过程控制运算、模拟 / 数字信号处理及系统冗余管理。模块具备高速数据处理能力与多重通讯接口，支持 Ethernet/IP、Modbus RTU/TCP 等协议，适配火力发电、石油化工、冶金等大型工业场景。
作为系统核心控制单元，它可实现闭环调节、安全联锁及多机架数据交互，支持热插拔与冗余配置，保障连续生产无中断，是 DCS 系统稳定运行的关键部件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 216VC62a（HESG324442R13-B） |
| 处理器 | 32 位 RISC 处理器 |
| 内存 | 256MB RAM |
| 存储 | 内置 Flash，支持程序与数据存储 |
| 通讯接口 | 以太网、串口（RS-232/RS-485） |
| 支持协议 | Ethernet/IP、Modbus RTU/TCP、Profibus DP |
| 供电 | 24V DC ±10% |
| 功耗 | 5W（空闲）–30W（满载） |
| 工作温度 | -20℃ ~ +70℃ |
| 尺寸 | 标准 19 英寸机架规格 |
| 重量 | 约 1.2kg |
质量检测流程
- 入库验收检测核验原厂装箱单、序列号与防伪标识，外观无划痕、锈蚀，电路板无老化，配套说明书、合格证齐全。
- 上机功能测试搭建 Symphony Plus 测试机架，通电自检正常。测试程序运行、信号处理、通讯连接及冗余切换功能，连续运行 24 小时无卡顿、无告警，出具检测报告。
- 电气参数测试福禄克 115 万用表检测供电回路，500V 摇表测绝缘阻值＞10MΩ，核验通讯接口电气性能正常。
- 固件与配置核验读取模块固件版本，备份默认配置，记录拨码 / 跳线设置，存档配置界面截图。
- 最终质检封装质检员核对全部项目后签字，模块装入防静电袋密封，外层气泡膜 + 纸箱防护，粘贴 QC 合格标签。
替换避坑指南
- 固件版本不匹配新旧模块固件版本差异大，会导致程序无法运行、通讯中断或冗余失效。替换前读取原模块固件版本，采购时匹配对应版本；版本不兼容可联系技术支持适配升级。曾遇到更换后系统报错停机，排查为固件版本不兼容。
- 拨码 / 跳线配置错误模块拨码涉及通讯地址、冗余模式、终端电阻等设置，出厂默认与现场工况不符。替换前务必拍摄原模块拨码位置，新装模块严格复刻，避免通讯异常或冗余失效。
- 背板连接器损坏旧模块拆卸时用力过猛，导致背板针脚弯曲或断裂，新模块安装后接触不良。拆卸时平稳操作，安装前检查背板针脚，有弯曲需校正。
- 供电功率不足机柜 24V 电源负载过重，模块供电不稳，出现频繁重启或死机。核算机架总功耗，预留 20% 余量，必要时增加电源模块。
- 静电击穿模块干燥季节无防护操作，静电击穿电路板芯片，导致模块报废。必须佩戴防静电手环，在防静电垫上操作，曾出现无防护操作导致模块通电后黑屏的案例。
