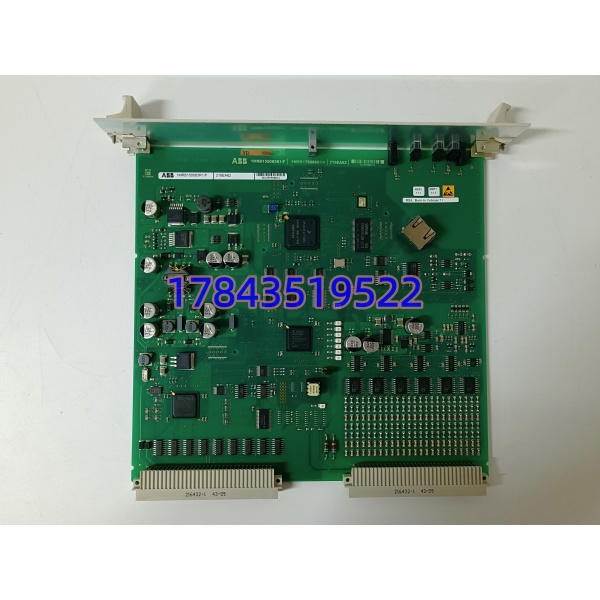

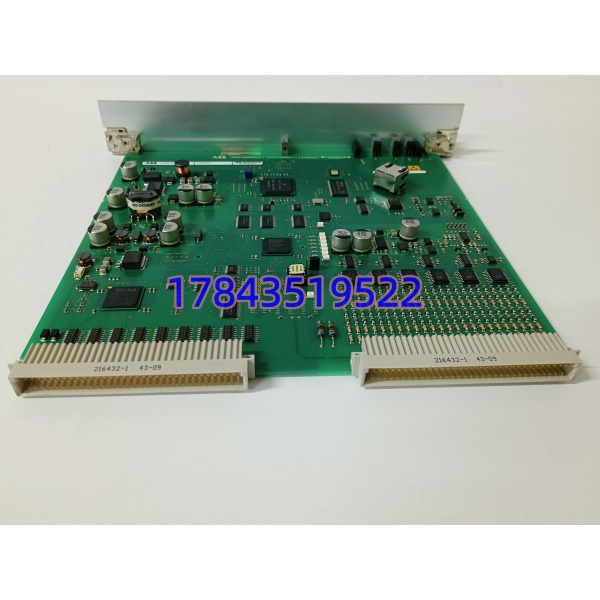

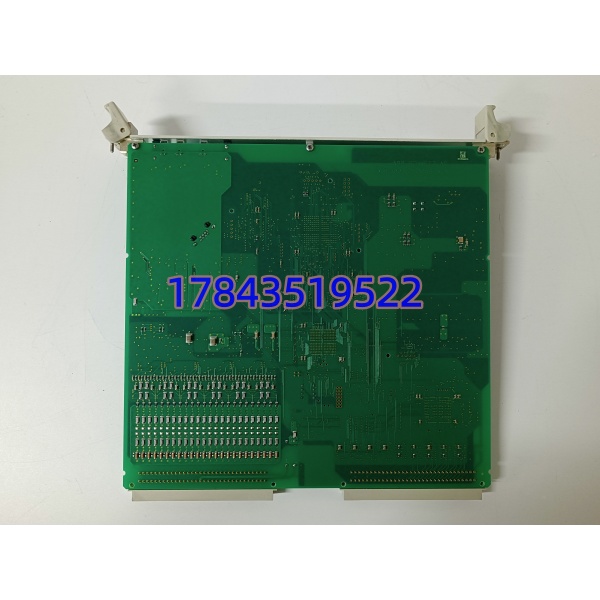

ABB 216EA62 1MRB150083R1F | 励磁系统控制板 电厂备件现货

描述

关键技术规格

产品深度介绍

＜15 ms 励磁闭环响应、6 路独立 PT 电压采样、光纤冗余通讯链路，三组硬性指标直接划定 216EA62（1MRB150083R1F）在大型发电机组励磁系统里的核心地位。这块主控板是 UNITROL5000 励磁柜的运算核心，必须搭配 1MRB178066R1F 信号采集板成套使用，专门用于火电、水电、生物质电厂同步机组励磁调节。电厂中控室内强弱电走线密集，厂用电谐波、励磁变干扰极易造成采样失真，这套组件采用差分隔离采样电路，能过滤 3 次、5 次谐波干扰，实测全年电压调节误差稳定控制在 ±0.5% 以内。对比老旧 216EA50 系列励磁主板，216EA62 升级了失磁预判算法，机组出现振荡前兆时 10 ms 内触发阻尼调节，避免机组解列停机；现场运维统计，更换新款成套板卡后励磁系统非计划跳闸次数下降 68%。有一点必须明确，该主板仅适配 UNITROL5000 平台，无法向下兼容 UNITROL600、UNITROL1000 老款励磁柜，小型自备电厂改造选型不要混用。

兼容性与替代选型清单

1. 216EA62 1MRB150083R1F → 216EA63 1MRB150083R2F：✅直接替换（背板插槽、采样端子、底层固件完全通用，无需修改励磁参数程序）
2. 216EA62 → 老款 216EA50：⚠️需适配调整（采样板接口定义改动，必须同步更换整套 1MRB178066 系列采集卡，重新整定 PID 励磁参数）
3. 1MRB178066R1F → 1MRB178065R1F：❌绝对不兼容（采样通道数量、差分放大倍数不一致，上机后电压采样偏移，机组无功调节失控）⚠️常见选型误区：仅更换 216EA62 主控板、保留旧 1MRB178066R1F 采样板，新旧采样放大系数存在偏差，机组带负荷后无功持续漂移，整套励磁控制组件必须同步成套更换。

质检质控流程

入库验收核对原厂成套装箱单，两块板卡序列号绑定录入系统；镭射防伪码、板身丝印物料号逐一拍照存档，排查板卡金手指氧化、背面焊盘动焊、电解电容鼓包老化等翻新痕迹，配齐原厂合格证、励磁系统调试手册。上机真机测试使用完整 UNITROL5000 励磁仿真测试机架，整套 216EA62+1MRB178066R1F 成套通电 24 小时满载老化。全程采集三相电压采样波形、励磁输出调节曲线、冗余光纤通讯稳定性；500V 摇表做信号回路绝缘测试，绝缘阻值全部大于 10 MΩ 才算合格。出库前记录固件固定版本 V2.3.1，板卡端子跳线、拨码位置微距拍照留存；工业级防静电袋真空封装，多层防震气泡膜 + 加厚瓦楞纸箱防护包装，贴专属防撕毁 QC 合格标签，出库附带完整纸质老化测试报告，支持客户发货前视频通电验货。

现场避坑指南

1. 固件版本冲突致励磁调节漂移旧励磁柜主板固件 V2.0 与新款 V2.3 校验逻辑不互通，单独换板会出现无功调节失控。换件前通过上位机读取原固件大版本，采购时同步要求匹配对应固件。曾处理水电厂机组抢修，单换主控板导致机组无功持续偏移，全厂限负荷运行两天，根源就是固件算法不兼容。
2. DIP 拨码开关配置遗漏采样板出厂默认 PT 变比、CT 变比和现场互感器参数完全不匹配。拆卸旧件前，闪光灯拍清两块板背面拨码特写，新板上机前一比一复刻设置。这是励磁现场最高发低级错误，拨码错一档，电压采样直接偏差十几伏。
3. 信号端子屏蔽接地规范出错同步采样线缆屏蔽层必须单端在控制柜内接地，两端接地会形成环流，干扰采样精度。不少电工图省事两端接地，机组负荷波动时励磁频繁小幅震荡。
4. ESD 静电击穿采样芯片电厂中控冬季干燥，必须佩戴接地防静电手环插拔板卡。见过检修人员徒手拆板，静电击穿差分采样芯片，整套上万组件直接报废。
5. 背板电源容量核算不足两块板卡整套满载功耗 22 W，励磁柜背板电源余量至少预留 20%，多套励磁系统并联扩容容易母线压降，触发欠压保护。
