描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 主型号 | 216EA61b |
| 配套物料码 | HESG324015R1、KHESG324258R3I、HESG448230R1 |
| 适配系统 | UNITROL5000、UNITROL6000 发电机励磁控制柜 |
| 输入信号 | 多路 ±10V 直流模拟电压信号 |
| 隔离方式 | 单通道独立光耦电气隔离，阻断地环路干扰 |
| 供电方式 | 励磁机架背板 24V DC，工作区间 20.4–28.8V |
| 诊断配置 | 板载状态指示灯，通道故障直观识别 |
| 工作温区 | -20 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 整机三防涂层，适配电厂粉尘、潮湿机柜环境 |
| 安装形式 | 励磁柜标准卡槽嵌入式安装 |
| 整机功耗 | 满载约 7 W |
| 典型配套卡件 | 216VC62a 主控板、216AB61 功率信号板 |
产品深度介绍

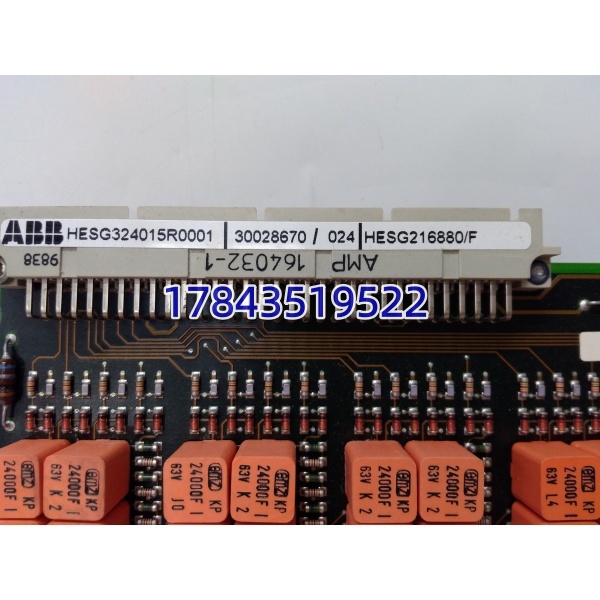

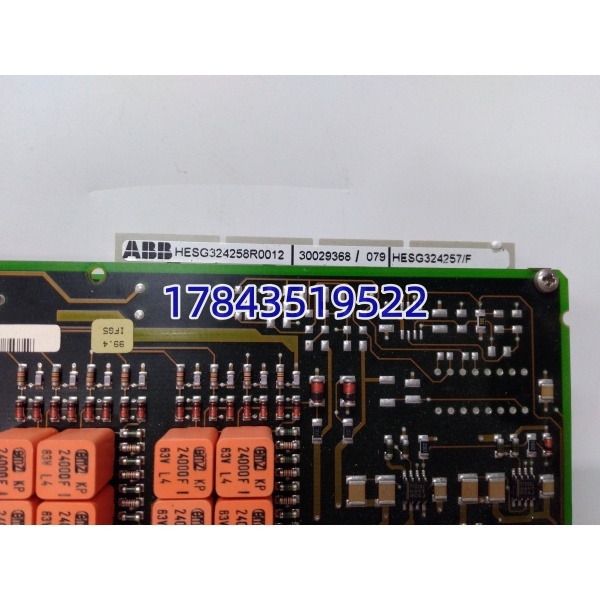

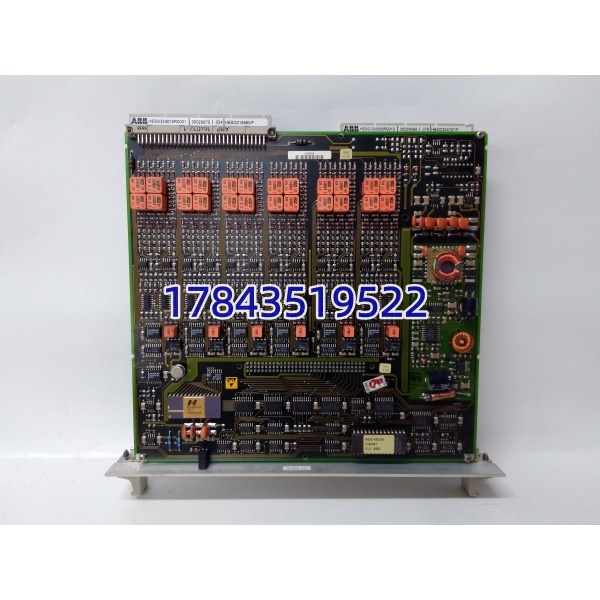

ABB 216EA61b 是 UNITROL 系列励磁柜配套专用模拟量采集板，主要用于水电、火电机组同步励磁控制回路。板卡采集机端电压、励磁电流、无功功率多路 ±10V 标准模拟信号，通过光耦隔离消除现场强电、变频器带来的电磁干扰，将标准化信号传输至励磁主控板完成 PID 闭环调节，稳定发电机输出无功。板卡多路通道独立设计，单通道故障不会影响其余信号采集；面板配备对应通道状态指示灯，现场检修可快速定位断线、信号缺失点位。整机采用电厂级元器件，搭配三防防腐涂层，长期耐受机房高温、粉尘、水汽工况，是存量老旧 UNITROL 励磁装置维修更换核心采集备件。
应用场景与行业案例
工程痛点
发电机组励磁系统一旦采集板故障，会出现机端电压波动、无功调节失控，严重时触发机组保护停机，单台发电机组停机单日发电量损失巨大，电厂对备件现货、快速更换需求极强。
典型应用场景
- 火力发电厂 – 汽轮发电机励磁柜配套 UNITROL5000 励磁系统，采集机端 PT 电压、CT 电流信号，维持电网电压稳定。
- 水力发电厂 – 水轮发电机组控制山区水电站机房湿度大、粉尘多，三防涂层板卡可长期稳定运行，减少季度检修频次。
- 自备电厂 / 钢厂自备机组 – 余热发电励磁控制厂区变频器、轧机干扰强，光耦隔离设计避免模拟量数值持续漂移。
真实案例
北方某 2×300MW 火电厂 #1 机组励磁 216EA61b 通道故障，机端电压频繁波动，只能降负荷运行。原厂调货周期三个月，采购我方现货板卡，48 小时送达现场，停机 4 小时完成更换调试，机组恢复满负荷发电，避免月度发电量缺口。
