描述
关键技术规格
整体规格
| 参数 | 规格 |
|---|---|
| 产品型号 | 216EA61b (完整套件) |
| 适用装置 | ABB REG216 发电机/变压器保护装置 / EX2100e 励磁系统 |
| 产品类型 | 模拟量输入模块 (Analog Input Module) |
| 核心功能 | CT/PT电流电压信号采集、隔离、滤波、A/D转换 |
组件分解
| 组件型号 | 功能定位 | 关键说明 |
|---|---|---|
| HESG324015R1 | 主采集板 / 励磁控制核心 | 承担AVR/PSS核心算法运算，负责模拟量采集与转换 |
| KHESG324258R3I | 冗余通信与信号调理子板 | 支持双路总线热备，信号调理与滤波 |
| HESG448230R1 | 通信接口板 / 最新硬件版本 | 硬件最终版本，兼容旧版216EA61，优化抗干扰性能 |
电气与性能参数
| 参数项 | 技术指标 |
|---|---|
| 输入类型 | CT电流互感器信号、PT电压互感器信号 |
| 模拟量输入通道 | 6路差分模拟量输入(标配)，支持PT/CT、温度、压力等 |
| 输入范围 | 0-10V DC、4-20mA、0-5A(CT)、0-120V(PT) |
| 采样精度 | 16位高速A/D转换，精度±0.1%FS |
| 供电电源 | 24V DC（冗余输入），功耗≤15W |
| 隔离等级 | 通道间2kV，系统与现场1kV（光耦+变压器隔离） |
| 通信接口 | PROFIBUS DP（冗余），支持Control Builder Plus组态 |
| 励磁控制功能 | AVR自动电压调节、PSS电力系统稳定器、过励/欠励/V/Hz限制 |
机械与环境
| 参数项 | 技术指标 |
|---|---|
| 安装方式 | 19英寸6U机架，单槽位，热插拔设计(冗余系统) |
| 尺寸 | 71.5×124×73 mm |
| 重量 | 约230g |
| 工作温度 | -25°C至+60°C |
| 存储温度 | -40°C至+85°C |
| 湿度 | 5%-95%(无冷凝) |
| 抗振动 | 4.3G |
| EMC标准 | 符合IEC 61000-6-2工业EMC |
| MTBF | >10万小时 |
产品深度介绍

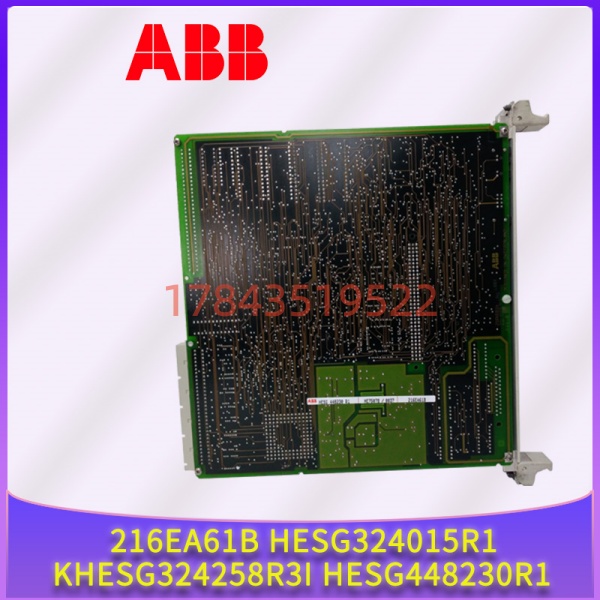

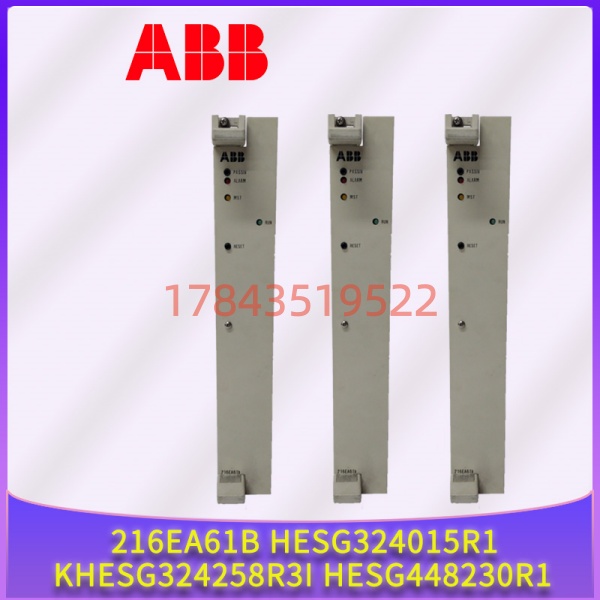

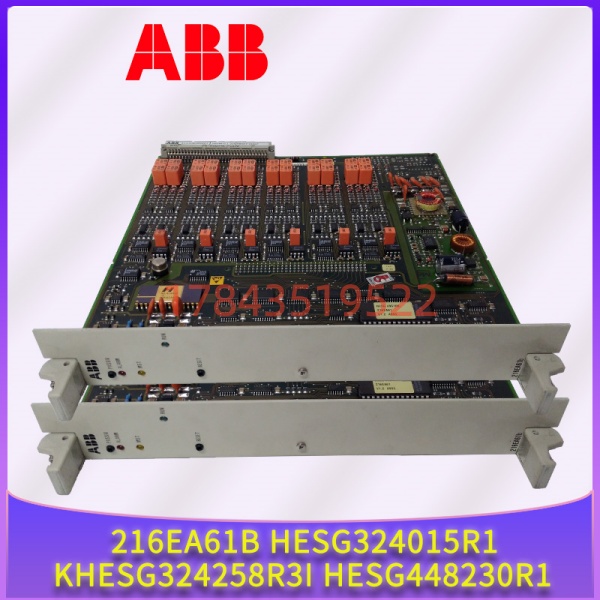

216EA61b不是单一块板子，而是一套三板协同的模拟量采集套件。它是ABB REG216发电机/变压器继电保护装置和EX2100e励磁系统的“感知器官”——负责采集CT(电流互感器)和PT(电压互感器)的二次信号，经过隔离、滤波、模数转换后，为保护逻辑提供高精度数据。
要理解这套硬件的定位，得先搞清楚它的组成和分工：
- HESG324015R1是主采集板，也是整个套件的“大脑”。它承担AVR(自动电压调节)和PSS(电力系统稳定器)的核心算法运算，直接决定发电机端电压的稳定性和对电网低频振荡的抑制能力。
- KHESG324258R3I是信号调理与冗余通信子板。它的任务是把CT/PT进来的“脏信号”进行滤波、整形，然后交给主采集板；同时支持双路PROFIBUS总线热备，确保通信不中断。
- HESG448230R1是通信接口板，也是最新硬件版本。它负责与上位机(如800xA系统)的数据交换，并在旧版216EA61的基础上优化了抗干扰性能。
网上信息混乱的重要澄清：大量网站把216EA61b描述成“24V数字量输入模块”、“32通道I/O模块”甚至“Profibus通信模块”。这些说法与该套件的实际功能严重不符。根据REG216保护装置的技术定位，216EA61b的核心是CT/PT模拟量采集，而不是开关量输入输出。采购时务必以现场实物标签为准。
现场痛点
搞电厂电气二次检修的都清楚，REG216这种老继电保护装置，最难的不是修，是找备件。
这套装置在2000年代大量应用于大型火电、水电机组的发变组保护。十几年过去了，装置还在运行，但原厂已经停产。最要命的是，REG216是板卡式结构——采集板、CPU板、电源板、I/O板各司其职，坏一块板子整个装置就趴窝。而216EA61b作为模拟量采集板，是所有保护逻辑的数据源头——它坏了，差动保护没数据、过流保护没数据、失磁保护没数据，发电机等于“裸奔”。
去年去一个火电厂，他们的报“CT断线”告警。电气专工老周检查后发现，是216EA61b的某个采集通道坏了，导致B相电流采样异常。翻备件柜，没有。问了一圈代理，都说停产了没货。老周急得嘴上起泡——这台300MW机组是电网的主力机组，保护装置故障必须尽快处理，否则调度随时可能下令停机。
典型应用场景
- 火电厂 – 发变组保护装置
300MW、600MW机组的发电机-变压器组保护，216EA61b负责采集机端PT、中性点CT、主变高低压侧CT的信号，为差动保护、过流保护、过压保护、失磁保护提供数据。 - 水电站 – 水轮发电机保护
水电机组启停频繁，对保护装置的响应速度要求高。216EA61b的16位精度和快速采样能力，满足水电机组的保护需求。 - 励磁系统 – EX2100e AVR信号采集
在ABB EX2100e励磁系统中，216EA61b负责采集机端电压、定子电流、励磁电流等模拟量，用于AVR闭环控制和PSS计算。 - 工业自备电厂 – 厂用电保护
钢铁、化工企业的自备电厂，装置常用于厂用变压器保护和母线保护。 - 老旧机组改造 – 保护装置备件替换
很多2000年代投产的机组，装置仍在运行。216EA61b作为易损备件，是电厂电气专业的“硬通货”。
核心卖点与差异化
216EA61b 模拟量采集套件
· 三板协同，完整套件 – HESG324015R1(主采集)+KHESG324258R3I(信号调理)+HESG448230R1(通信)，一套组件覆盖保护装置的完整AI采集链路
· 16位高速A/D精度 – 16位模数转换，精度±0.1%FS，为差动保护、过流保护提供精准数据，防止误动和拒动
· CT/PT专用输入 – 直接接入电流互感器(0-5A)和电压互感器(0-120V)信号，内置硬件滤波和光电隔离，抗干扰能力强
· 2kV高隔离电压 – 通道间2kV隔离，系统与现场1kV隔离，在发电机端的强电磁环境下保证数据干净稳定
· 冗余PROFIBUS DP通信 – 支持双路PROFIBUS总线热备，一路故障另一路自动接管，通信不中断
· AVR/PSS算法支持 – HESG324015R1内置自动电压调节和电力系统稳定器算法，是EX2100e励磁系统的控制核心
· -40°C至+85°C宽温设计 – 适应电厂户外端子箱、严寒或高温环境，MTBF>10万小时
· 热插拔设计 – 冗余系统下支持带电更换，无需停机
· 一年质保 + 上机测试 – 出货前在真实/EX2100e测试平台上验证每个通道的采样精度
· 现货当天发 – 国内仓库常备库存，避免全球调货8-12周货期
