描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 1TGE120021R0610 (硬件版本 HW3) |
| 供电电压 | 24V DC |
| 支持协议 | Profibus DP、Modbus RTU/TCP、PROFINET IO |
| 物理接口 | RJ45 (以太网)、RS485 (串行) |
| 工作温度 | -25°C ~ +55°C |
| 相对湿度 | 5% ~ 95% (无凝露) |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨安装 |
| 适用系统 | ABB MNS iS 低压电机控制中心 |
| 功能 | 协议转换、数据路由、远程监控 |
| 功耗 | ≤ 15W (以原厂手册为准) |
| MTBF | > 100,000 小时 |

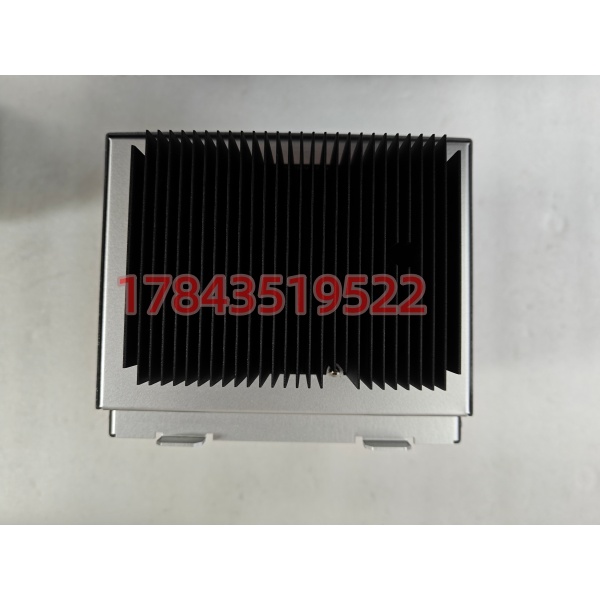

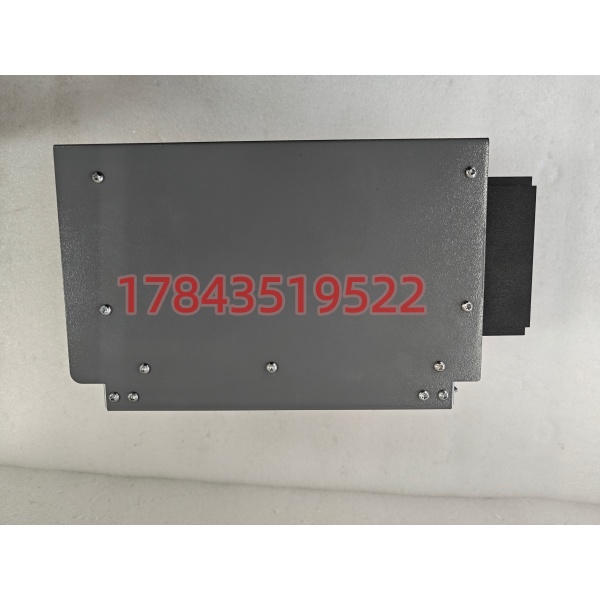

ABB 1TGE120021R0610 HW3
产品深度介绍
ABB 1TGE120021R0610 HW3 是 MLink 系列第三代硬件通信网关，专为 MNS iS 智能低压配电系统设计，核心实现 Profibus、Modbus、PROFINET 等多协议转换与异构网络数据互通。作为控制系统与现场设备的通信枢纽，它保障配电回路、电机、传感器与 PLC/DCS 间稳定数据交互。该模块以 HW3 硬件迭代、宽温工业设计与多重电气隔离为核心优势，适配高干扰、高振动工业环境，支持远程诊断与配置，降低现场维护强度。标准化导轨安装与即插即用配置，可快速集成新旧系统，解决多协议设备互联痛点。

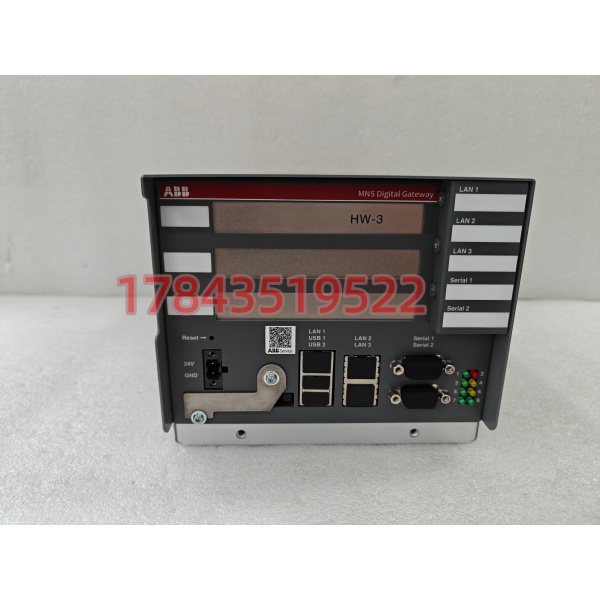

ABB 1TGE120021R0610 HW3
应用场景与行业案例
工业现场最头疼的就是老系统与新设备协议不兼容、数据传不上、监控断档。1TGE120021R0610 HW3 就是专门打通 MNS 低压柜、PLC、SCADA 之间通信的 “枢纽模块”，装上就能解决协议断层问题。
典型应用场景：
- 智能配电 – MNS iS 系统监控用于 ABB MNS iS 低压电机控制中心，实现回路状态、电流、能耗数据实时上传 SCADA，支持远程分合闸与故障报警，提升配电智能化。
- 过程工业 – 多协议系统集成化工、电厂内既有 Profibus 老 PLC，又有 PROFINET 新设备，用它做协议转换，统一数据采集，避免重复布线与系统割裂。
- 设备改造 – 新旧产线数据互通老生产线保留 Modbus 仪表，新上机器人与 PLC 用 PROFINET，通过该模块无缝对接，不用更换传感器，改造成本低、停机时间短。
- 智能制造 – 车间数据采集汽车、电子装配线，连接变频器、软启动器、智能仪表，统一采集运行参数，支撑 OEE 分析与能耗管理。
- 数据中心 – 低压配电监控机房精密配电、UPS 与列头柜数据采集，保障供电可靠、远程预警、故障快速定位。
真实案例：华东某大型汽车焊装车间，原有 MNS 低压柜用 Modbus RTU，新上 DCS 用 PROFINET，两者无法互通，能耗与故障数据无法上传，运维全靠现场巡检。技术团队加装 8 块 1TGE120021R0610 HW3，配置为 Modbus 主站 / PROFINET 从站，3 天完成调试。改造后，200 多个配电回路数据实时上传监控室，故障响应时间从 2 小时缩至 10 分钟，年维护成本下降 40%。后来全厂 5 个车间全部统一采用该模块做通信网关。
