ABB 1TGE120021R0010 | 工业电源驱动模块 工控系统

描述

产品深度介绍

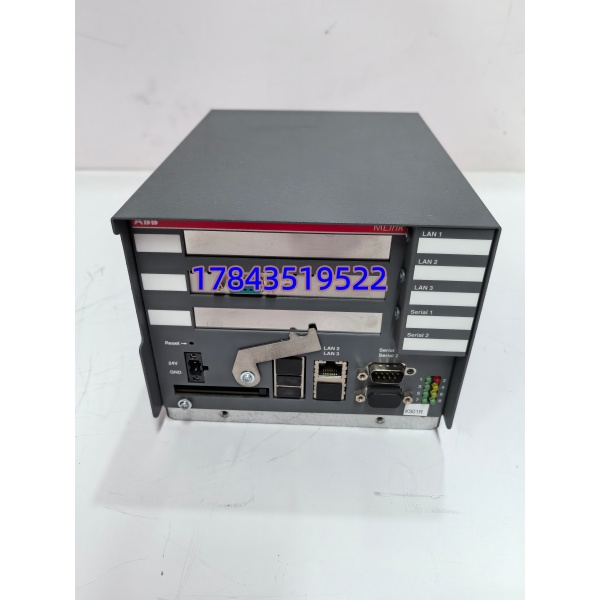

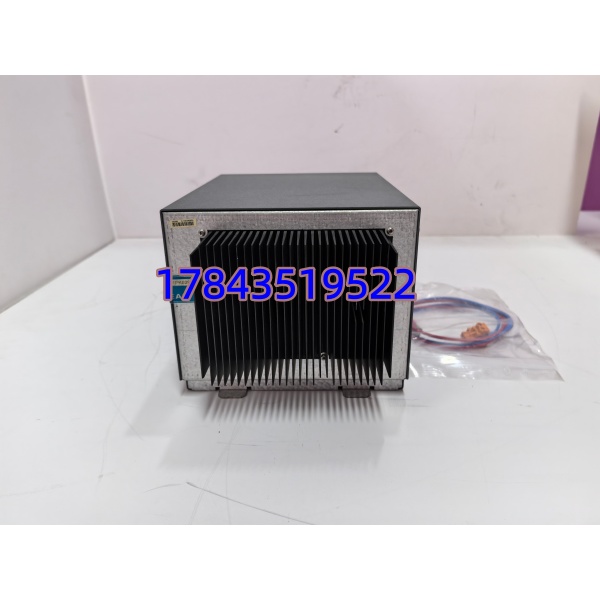

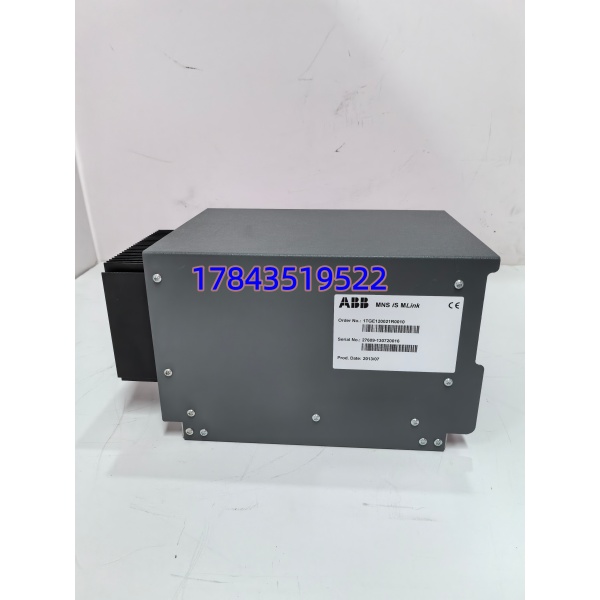

1TGE120021R0010 是 ABB 出品的工业级电源驱动模块，多用于成套电气控制柜、大型自动化机组内部供电回路搭建。产品可完成电压转换与功率输出，为柜内各类控制卡件、执行元件提供稳定电力支撑。

这款模块采用一体化集成设计，内部布设多重防护电路，能够抵御现场电压波动与电磁干扰。长期连续运行状态下温升控制合理，可适配工厂连续生产工况，减少供电异常引发的设备停机问题，适配多种同品牌电控成套设备使用。

1TGE120021R0010

关键技术规格

1TGE120021R0010

入库质检全流程

1. 入库验收检测核对原厂出货单据与产品序列号，完成防伪标签核验。仔细检查外壳表面，确认无磕碰划痕、无受潮发黄、无私自拆装维修痕迹，同时清点配套出厂资料与合格凭证。
2. 上机功能测试接入 ABB 专用电控测试机架开展实测，完成通电自检，核对运行指示灯状态。完成全负载时长 24 小时连续运行测试，全程记录设备温升数据，同步验证电力输出稳定性。
3. 电气参数测试使用福禄克 115 万用表完成基础电气检测，借助 500V 摇表完成绝缘电阻检测，实测数值均高于 10MΩ，同时完成接地连续性校验，排查电路隐性故障。
4. 固件与配置核验读取模块内置运行参数并做好记录，统一备份出厂默认接线与功能配置，留存原始参数资料，方便现场调试对照使用。
5. 最终质检与包装经由专职质检人员核验签字后，放入专用防静电袋密封，外层搭配气泡膜与硬纸箱加固打包，张贴质检合格标识与出库日期，可向客户提供实拍测试素材。

1TGE120021R0010

工控备件替换避坑指南

1. 固件版本不匹配不同批次同款模块内置运行参数存在细微差别，直接替换容易出现输出功率不符、设备联动异常。更换前务必读取原有模块参数，采购时明确参数范围，参数偏差过大可进行参数微调适配。之前遇到现场直接换装模块，出现后端驱动设备运转异常，耗费许久才核对好参数版本。
2. 接线端子排布混淆同款系列衍生配件端子排布存在差异，仅凭经验接线极易出错。更换前务必拍照留存接线细节，严格依照原图复原接线方式，尤其分清输入线与输出线位置。
3. 外接电源规格不符现场供电线路改造后电压数值容易出现偏差，超出模块额定供电区间会直接损坏内部电路。正式上电前必须实测现场实际电压，预留 20% 供电余量，供电不稳区域建议加装稳压装置。
4. 线缆适配问题搭配使用的动力线缆线径不达标，长时间负载运行容易出现发热压降。按照模块额定输出功率匹配对应规格线缆，同时规范做好线路屏蔽接地处理，减少外界信号干扰。
5. 静电操作损伤元件干燥季节工业现场静电强度偏高，徒手直接触碰模块电路板，极易击穿内部精密电子元件。全程佩戴防静电手环，在专用防静电操作台完成拆装调试工作，避免人为造成部件损坏。

常见问题解答

Q1：这款模块可以直接替换旧件使用吗？A：同完整型号可以直接对位安装使用，基础接线无需改动，仅需核对现场供电参数即可，不用重新调试整套设备参数，适配难度较低。

Q2：该模块支持不停机热更换吗？A：不支持热插拔更换，它属于设备核心供电部件，带电拆装会造成供电回路短路，还会冲击后端用电设备，必须断电静置完成更换作业。

Q3：产品质保时长是多久，出现故障如何处理？A：本店现货提供十二个月质保服务，质保范围覆盖非人为损坏造成的硬件故障与出厂功能缺陷。人为磕碰、进水、超规格用电造成的损坏不在质保范围内，出现问题可优先远程协助排查故障原因。

Q4：市面上同款配件版本很多，怎么区分选型？A：认准完整型号 1TGE120021R0010 即可，精简后缀型号存在功能删减，部分简化版本无法满足大功率供电需求，采购时不要省略完整型号，避免选型出错。

Q5：现货发货速度快吗，能否提供相关资质资料？A：常备足量现货，下单后可快速安排出库，同时可配合提供产品出厂合格证、实物质检实拍图，也可协助核对原厂产品相关备案信息，价格随市场行情调整，支持商务议价。
