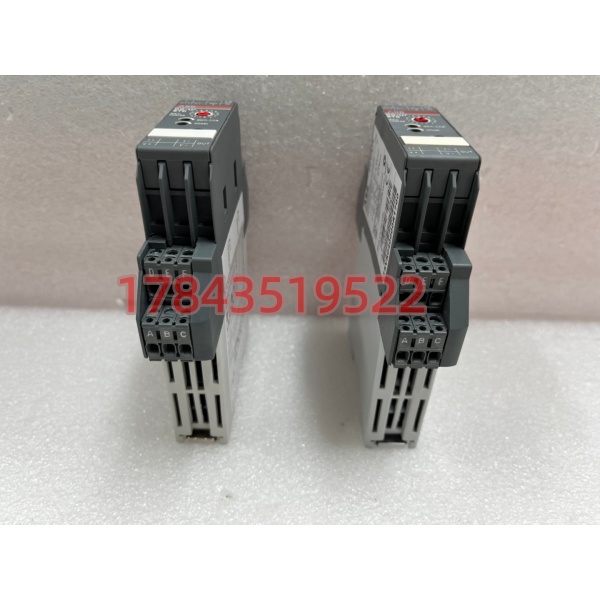

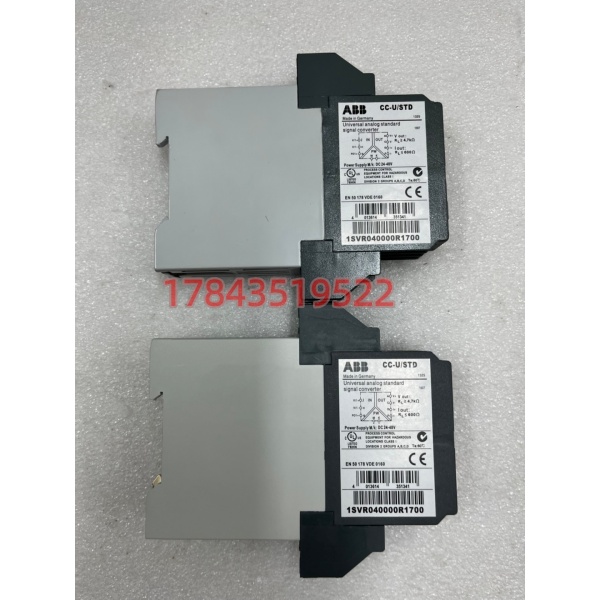

ABB 1SVR040000R1700 | CC-U/STD 通用信号转换器 工业信号调理模块

• 描述

关键技术规格

ABB 1SVR040000R1700

质量控制流程

1. 入库验收检测
   • 核验原厂标签、序列号及 EAN 码 (4013614351341)，来源可追溯
   • 外观检查：无划痕、无变形、端子无氧化、DIP 开关完好
   • 核对配件：原装说明书、合格证、插拔式端子
2. 上机功能测试
   • 测试环境：ABB 标准 DIN 导轨测试台，24VDC 稳定供电
   • 测试内容：DIP 开关配置验证、信号转换精度测试、隔离性能测试
   • 测试标准：连续通电 24 小时，精度波动≤±0.05%，无信号漂移
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表检测，输入 / 输出 / 电源间绝缘电阻＞20MΩ
   • 负载测试：满负载运行，输出无短路、无过热
   • 干扰测试：模拟工业电磁干扰，信号无丢包、无畸变
4. 最终质检与包装
   • 质检员逐项核验，签字确认合格
   • 防静电袋密封，避免静电损伤
   • 气泡膜包裹，硬质纸箱封装，贴附 QC 合格标签

ABB 1SVR040000R1700

技术避坑指南

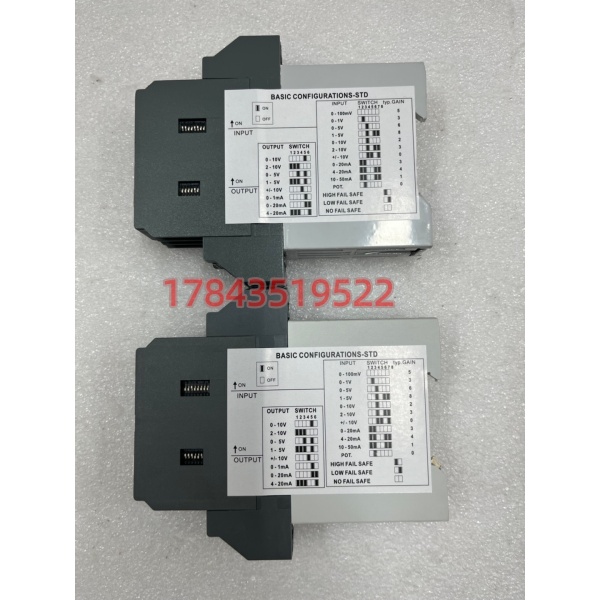

1. 配置参数误设
   • 问题：DIP 开关配置错误，导致信号无法转换或精度偏差
   • 避坑：更换前拍照记录原模块 DIP 开关位置，新模块严格复刻；正面增益 / 偏移电位器初始设为中位
   • 案例：曾有工程师误设输入范围，导致 PLC 读取信号偏差达 20%，返工 2 小时
2. 隔离与接地错误
   • 问题：未正确接地或隔离，导致信号干扰、漂移或损坏模块
   • 避坑：输入 / 输出 / 电源三地必须独立接地；强干扰环境下，信号电缆屏蔽层单端接地
   • 警示：3 路隔离耐压达 2.5kV，切勿擅自拆除隔离保护
3. 电源规格不符
   • 问题：供电电压超出 24-48VDC 范围，导致模块烧毁或工作异常
   • 避坑：上电前用万用表测量供电电压，确保在允许范围内；电源端加装浪涌保护器
   • 数据：模块功耗约 2.5W，选择电源时预留 20% 余量
4. 停产替代误区
   • 问题：直接用替代型号 MACX MCR-UI-UI-NC 替换，导致接口不匹配
   • 避坑：替代型号引脚定义与安装尺寸略有差异，需重新接线并修改配置参数
   • 建议：存量 1SVR040000R1700 优先用于旧设备替换，新系统直接选用替代型号

常见问题解答

Q1: 这个模块支持热插拔吗？A: 支持 DIN 导轨热插拔，但操作时需注意：先断开信号回路，再插拔模块，避免带电插拔导致端子烧蚀或信号闪断。建议在系统停机或信号回路无压力时更换，更安全可靠。

Q2: 1SVR040000R1700 和 MACX MCR-UI-UI-NC 可以直接互换吗？A: 不能直接互换。1SVR040000R1700 已停产，替代型号为 MACX MCR-UI-UI-NC，二者功能相近，但引脚定义、安装尺寸及配置方式略有差异，需重新接线并调整参数。采购旧型号时需确认库存，新项目建议直接选用替代型号。

Q3: 质保期多久？出现精度漂移怎么处理？A: 我们提供 12 个月质保（自发货日起）。质保范围为模块本身硬件非人为损坏，如出厂精度偏差、隔离失效等。出现精度漂移时，可先通过正面电位器微调校准；校准无效的，提供故障现象及测试数据，我们远程协助诊断，属质保范围的免费维修或更换。

Q4: 你们的产品是全新原装吗？可以提供原厂证明吗？A: 是全新原装（New Surplus），绝非翻新或维修件。我们可提供原厂装箱单、出厂标签照片及序列号 / EAN 码，可向 ABB 官方查询核对。所有产品入库前均通过原厂标准测试，确保功能完好、精度达标，质量可靠。
