ABB 0745648E/0745745Q | 大功率晶闸管励磁柜供电调理板 原厂替换备件

描述

产品深度介绍

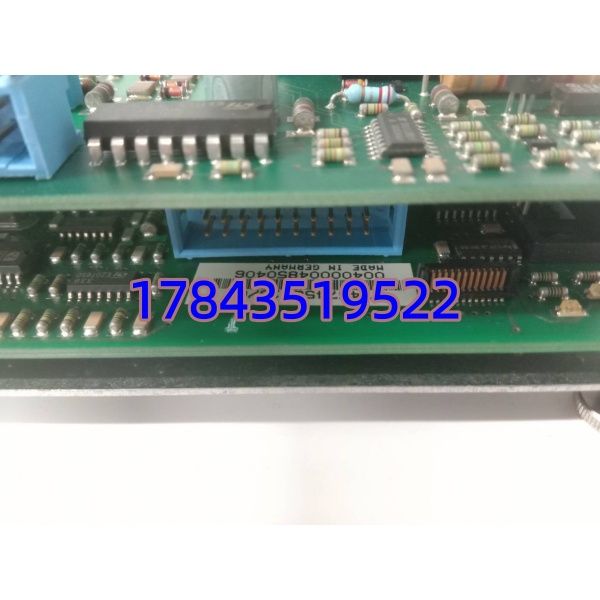

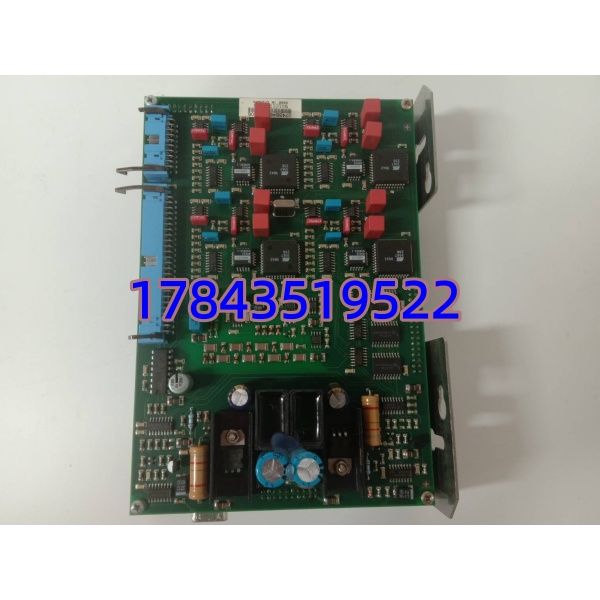

0745648E（配套基板 0745745Q）是 ABB UNITROL5000 励磁功率柜核心辅助驱动电源板，安装于晶闸管整流功率单元内部，为脉冲分配单元、门极放大回路、温度采集模块提供多路相互隔离的直流辅助电源，同时完成主控下发触发脉冲的电平转换与功率放大。板卡集成高频开关电源变换电路，输入取自励磁整流侧辅助交流电压，多路输出相互电气隔离，规避功率回路大电流带来的地环路干扰；内置独立硬件保护回路，一旦出现输出短路、板内过热、脉冲过载，可快速闭锁全部门极触发信号，防止晶闸管连片烧毁。整套板件分为上层功能 PCB（0745648E）与下层固定接线基板（0745745Q），分体式结构支持单独更换上层驱动板，无需改动功率柜主功率线缆；PCB 全板喷涂工业三防涂层，耐受电厂励磁柜高温、粉尘、强电磁干扰工况，是火电、水电大型发电机组励磁系统抢修核心备件。

关键技术规格

应用场景与行业案例

工程痛点描述

国内大量大型发电机组 UNITROL5000 励磁柜服役超过 15 年，0745648E 驱动电源板内部开关管、隔离电容老化后，会出现辅助电源输出失衡、脉冲驱动幅值不足，直接导致三相励磁电流不平衡、机组无功持续震荡，严重时触发励磁跳闸机组降负荷运行。原厂供货周期长达数月，长期带缺陷运行存在晶闸管烧毁、励磁柜停机风险；市面拆机件隔离电路衰减，无法长期稳定保障大功率机组并网安全。

典型应用场景

1. 火力发电厂 – 300MW/600MW 汽轮发电机励磁功率柜提供脉冲分配单元稳定隔离电源，放大六路晶闸管触发脉冲，维持机组并网无功平稳调节。
2. 抽水蓄能水电站 – 大容量水轮同步机组励磁系统机组抽水 / 发电双工况切换时稳定辅助供电，抑制水头波动带来的励磁电流失衡。
3. 联合循环电厂 – 燃气轮机同步发电机励磁柜多台机组并列运行场景，隔离电源消除机组间环流干扰，防止脉冲信号畸变。
4. 冶金自备电站 – 同步调相机励磁功率单元电网电压支撑装置，保障调相机励磁脉冲驱动稳定，避免母线电压大幅波动。

真实使用案例

某 600MW 火电厂 #1 机组励磁功率柜 0745648E 驱动板故障，两路隔离辅助电源输出跌落，三相励磁电流差值达 11%，机组每日多次触发励磁不平衡报警，被迫降负荷至 75% 额定出力。原厂反馈同型号板件海外调货周期 16 周，长期降负荷发电量损失巨大。我方库存全新原装 0745648E+0745745Q 整套板件，完成满载电源输出、脉冲驱动全功能测试后当日发出，48 小时送达电厂。检修人员仅更换上层 0745648E 功能板，保留原有 0745745Q 接线基板与功率线缆，上电后四路隔离电源输出均衡，六路脉冲幅值一致，三相励磁电流差值控制在 0.4% 以内，机组恢复满负荷稳定并网运行。后续电厂批量采购 2 套整机作为全厂机组备用备件。

核心卖点与差异化

1. 四路完全独立隔离辅助电源，各路负载互不干扰，大功率整流工况下不会出现电源相互拉低、脉冲畸变。
2. 分层分体结构，仅上层功能板损坏时无需改动励磁柜主功率接线，单次检修工时缩减 80%，不用断电拆解功率端子。
3. 集成六路同步脉冲放大电路，出厂统一校准驱动幅值，替换后无需重新整定脉冲相位，大幅减少现场调试工作量。
4. 出厂 24 小时满载电源输出、脉冲循环老化测试，完整记录各路隔离电压、保护动作参数，可提供纸质检测报告用于电厂设备安全审计存档。
5. 现货库存充足，对比原厂 14~20 周订货周期，国内各大电厂最快 48 小时送达现场，规避机组降负荷、非计划停机经济损失。
6. 提供 12 个月完整质保，出厂开关电源、脉冲驱动、硬件闭锁回路故障免费换新，远程协助励磁柜上电校验、故障排查指导。
