描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号编码 | 5SHY3545L0010；3BHB013088R0001 |
| 器件类型 | 不对称 IGCT（集成门极换流晶闸管） |
| 阻断电压 | 4500V |
| 额定电流 | 3500A（持续） |
| 开关频率 | 最高 1600Hz |
| 散热方式 | 水冷，标配冷却水道 |
| 最大结温 | 175°C |
| 通态损耗 | 典型 14000W |
| 门极触发 | 10mA/15V |
| 绝缘等级 | F 级（155°C） |
| 工作温度 | -40°C ~ +125°C |
| 安装方式 | 压接式（Press‑pack），双面水冷 |
产品深度介绍

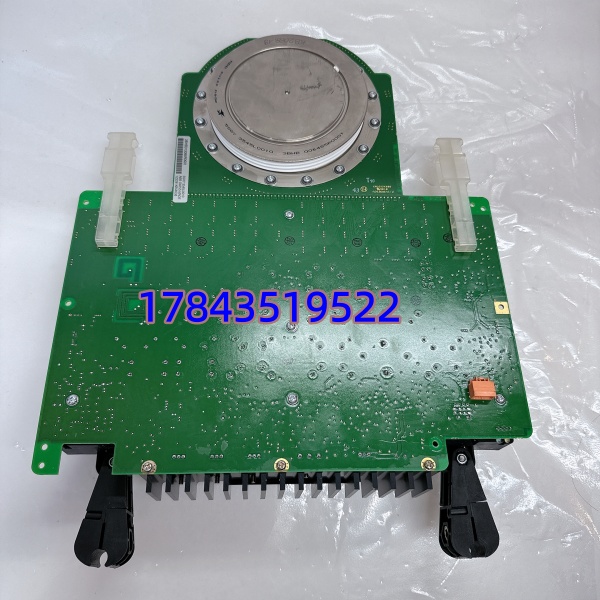

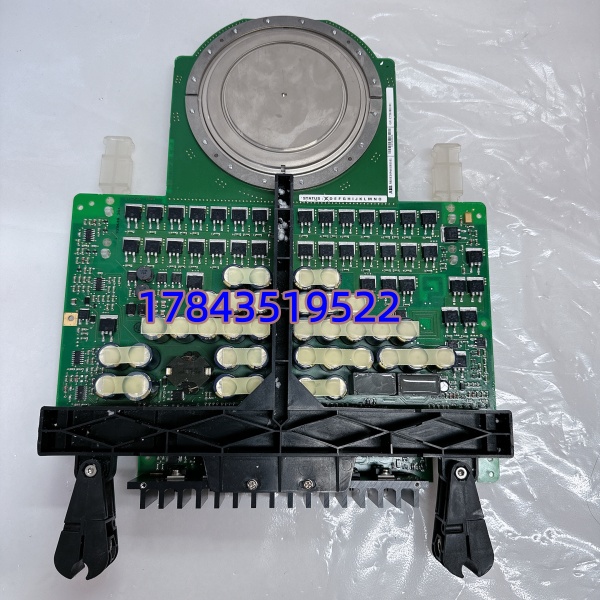

ABB 5SHY3545L0010 是高压大功率 IGCT 模块，属于 ABB 5SHY 系列核心产品，别名 3BHB013088R0001。集成 GTO 芯片、反并联二极管与门极驱动电路，采用压接式封装与双面水冷设计，适配中高压变频、风电变流、HVDC 输电等大功率场景。
具备低开关损耗、高阻断电压、大电流能力，内置过流 / 短路 / 过温保护，抗振动、耐温变，设计寿命可达 20 年，适合长期连续运行。
应用场景与行业案例
工程痛点描述
高压大功率传动与电能转换场景，传统晶闸管开关慢、损耗大；IGBT 耐压不足、并联均流难。需高耐压、大电流、低损耗、高可靠的功率器件，保障系统高效稳定。
典型应用场景
- 电力传动 – 中高压变频器驱动轧钢机、矿井提升机、大型水泵 / 风机，4500V/3500A 直接适配 6kV/10kV 电网，减少变压器层级，降低损耗。
- 新能源 – 风电 / 光伏变流器风电变流器直流侧高压开关、光伏集中逆变器能量转换，宽温（-40°C~+125°C）适应户外环境，低损耗提升发电效率。
- 电网设施 – HVDC 与柔性输电高压直流输电换流阀、SVG 静止无功发生器，快速响应（≤50μs）支持电网稳定控制，抑制电压波动与闪变。
- 冶金 / 矿业 – 大功率整流与加热电解铝、电弧炉、工业加热电源，大电流连续输出能力强，水冷散热保障高负载下长期稳定。
真实案例
2024 年 10 月，某海上风电场 3MW 机组变流器 IGCT 老化失效，原厂备件交期 8 周，停机每天损失约 40 万元。替换为全新 ABB 5SHY3545L0010 后，参数完全匹配，无需修改控制程序，48 小时完成更换并并网。运行至今，开关损耗降低 12%，温度稳定在 75°C 以内，无故障停机。
