描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | UFC921A101 |
| 订货号 | 3BHE024855R0101 |
| 适配系统 | UNITROL 5000 励磁系统、ACS800PEC、AC800M DCS |
| 供电电压 | 24V DC（±10%） |
| 数字量 I/O | 16 路输入 / 8 路输出（24V DC） |
| 模拟量 I/O | 最多 8 路输入 / 4 路输出（可配置） |
| 通信协议 | Modbus RTU、Profibus DP、Masterbus 300 |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20（工业控制柜安装） |
| 尺寸（长 × 宽 × 高） | 257 mm × 125 mm × 30 mm |
| 重量 | 约 0.7 kg |
| 特色功能 | 支持热插拔、三防涂层 PCB（抗腐蚀） |
产品深度介绍

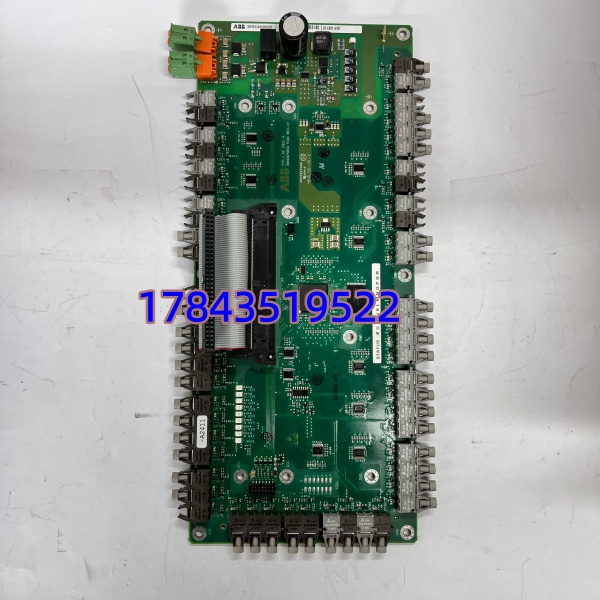

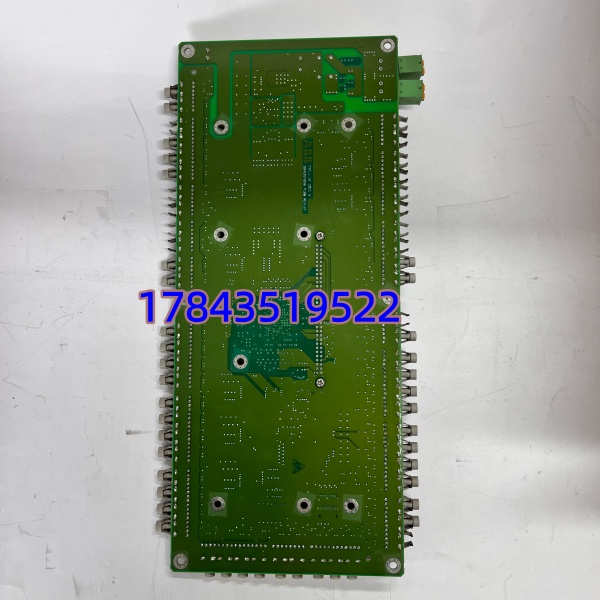

ABB UFC921A101（3BHE024855R0101）是 ABB 旗下 UNITROL 5000 励磁系统与 ACS800 驱动系统的核心接口板卡，作为上位系统与功率单元的桥梁，负责信号转换、逻辑控制与数据通信。板卡采用工业级 PCB 涂层，具备抗振动、抗电磁干扰能力，适配发电厂、工业驱动等严苛环境。
该模块集成高性能处理器，支持多协议通信，可无缝接入 AC800M 等 DCS 系统，实现发电机励磁电流精准调节、驱动单元实时监控，保障发电与传动设备稳定运行，是电力能源与重型机械领域的核心控制部件。
应用场景与行业案例
工程痛点
发电机励磁系统或驱动控制单元接口板老化易导致信号中断、通信故障，传统维修需整机停机，影响发电或生产连续性；非原装板卡兼容性差，易引发系统报错、控制精度下降。
典型应用场景
- 电力行业 – 发电机励磁控制：适配 UNITROL 5000 励磁系统，用于火电、水电发电机励磁电流调节，稳定输出电压与无功功率。
- 工业传动 – ACS800 变频器控制：作为 ACS800PEC 驱动接口板，用于冶金、造纸、水泥行业大功率电机驱动控制。
- DCS 系统 – AC800M 扩展接口：接入 ABB AC800M 系统，实现驱动设备与上位系统的数据交互与逻辑控制。
- 能源管理 – 燃气轮机控制：监测燃气轮机转速、温度、压力参数，实现精准控制与故障保护。
真实案例
某 200MW 火电机组 UNITROL 5000 励磁系统原接口板老化，频繁出现通信中断、励磁电流波动，导致机组降负荷运行。2025 年更换为 UFC921A101（3BHE024855R0101）：
- 原装板卡直接替换，无需修改程序，4 小时完成更换调试
- 通信稳定性提升，励磁电流控制精度达 ±0.5%
- 运行半年无故障，机组发电量提升 3%，减少非计划停机损失超 200 万元
质量检测流程
- 入库验收：核对原厂序列号、装箱单；检查 PCB 无腐蚀、无划痕、无维修痕迹；匹配出厂合格证。
- 上机功能测试：ABB 专用测试机架（UNITROL 5000 仿真系统）通电自检；测试 Modbus/Profibus 通信握手；模拟励磁控制信号，验证调节精度；连续 24 小时负载测试，记录温升≤15℃。
- 电气参数测试：500V 摇表测绝缘电阻＞10 MΩ；接地连续性测试；24V DC 供电稳定性测试，波动≤±5%。
- 固件验证：读取固件版本（V2.1.0）；备份配置参数与通信地址设置。
- 包装出库：防静电袋密封，气泡膜 + 防潮纸箱；贴 QC 合格标签；可提供测试报告与校准证书。
