描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整零件号 | 3ASC25H204，设备名称 DAPU100 |
| 供电电源 | 24 V DC ±20% |
| 模拟量输入 | PT100 热电阻通道，采集油温、绕组温度 |
| 数字量输入 | 瓦斯继电器、油位、压力、限位开关无源触点 |
| 数字输出 | 继电器接点，驱动冷却风扇、油泵、OLTC 电机 |
| 通讯接口 | RS485，标准 Modbus 协议对接上位 SCADA |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | 控制柜 DIN 导轨安装 |
| 保护逻辑 | OLTC 操作闭锁、冷却系统自动启停、轻重瓦斯报警跳闸逻辑 |
| 合规标准 | IEC 电力设备标准、CE 工业认证 |
产品深度介绍

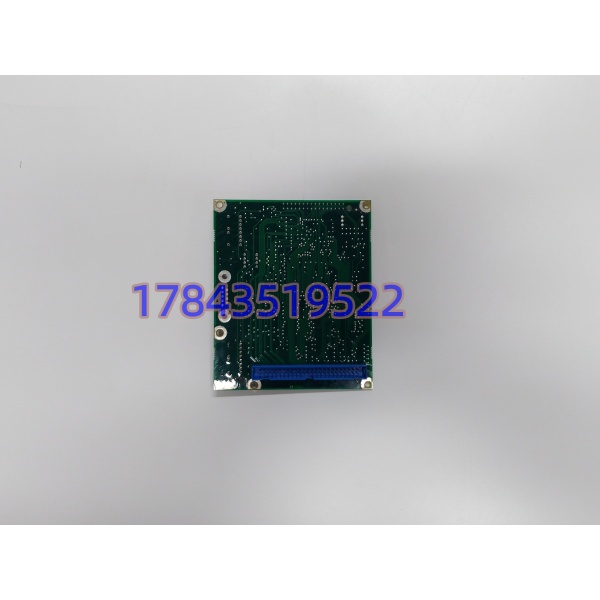

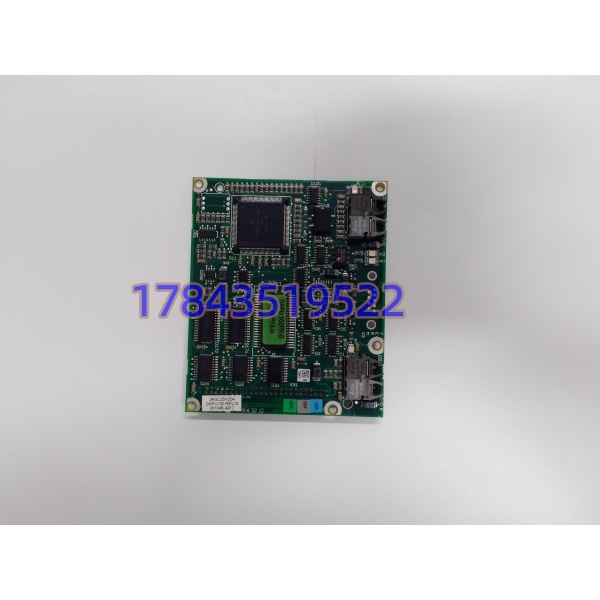

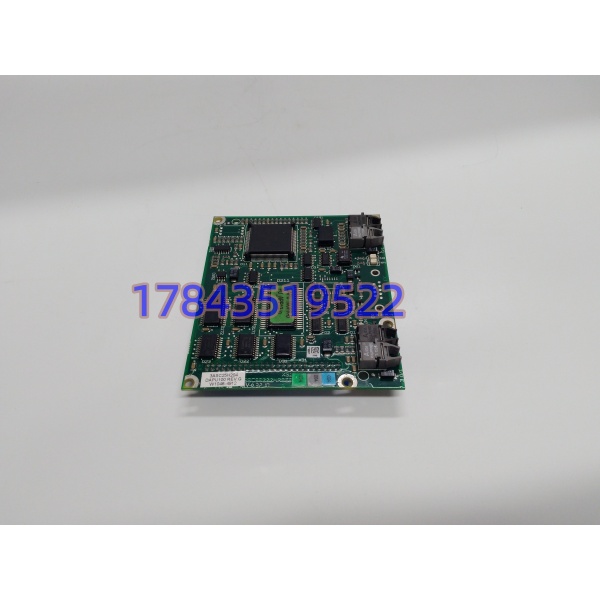

DAPU100（3ASC25H204）是 ABB 面向电力主变压器设计的就地智能控制单元。作为变压器辅助系统本地控制器，集中采集油温、油位、瓦斯继电器、有载分接开关位置等现场信号。 模块内置标准控制逻辑，自动管理冷却风扇与油泵启停，完成 OLTC 有载调压操作控制，同时把全部监测数据、故障报警通过 RS485 上传至变电站监控系统。大量部署在存量电网变电站、电厂主变。原厂不再生产，现货备件用于老旧变压器控制系统故障替换；新旧硬件版本内置逻辑参数存在差异，替换前务必核对程序版本。
应用场景与行业案例
变电站运维经常遇到一类故障：冷却风机无法自动投切、OLTC 无法远方调压，检修人员反复检查一次回路，忽略 DAPU100 控制器内部回路老化。控制器失效后变压器失去温度调节能力，重载运行存在过热风险。
典型应用场景：
- 火力发电 – 厂用主变压器、启备变就地控制 监控主变油温，自动投切冷却系统，实现有载调压远方操作。
- 电网变电站 – 220kV/110kV 主变压器自动化系统 采集瓦斯保护信号、油位监测，报警信息上传后台监控。
- 新能源电站 – 风电、光伏升压站主变 无人值守场站，依靠就地控制器实现变压器自主温控与故障上报。
- 冶金大型钢厂 – 厂区总降主变压器 连续生产工况，不允许主变长时间失去温度监控。
- 石油炼化自备电厂 – 厂内配电主变控制系统
案例：某 220kV 变电站主变冷却系统失控 去年夏季负荷高峰期，#1 主变油温持续上升，冷却风扇无法自动启动。检修人员排查风机回路无异常，最终确认 DAPU100 控制器输出回路损坏。 原厂订货周期长达 11 周，主变无法长时间无温控运行。我们完成通电模拟温控逻辑、通讯测试后加急发货。控制器上电下载匹配参数，冷却系统自动启停、远方调压功能全部恢复。 运维班组后续增加同款控制器作为应急备件，规避夏季重载时段突发故障。
质量透明化检测流程
- 入库验收检测 来源追溯：核验原厂铭牌序列号、零件号 3ASC25H204； 外观检查：壳体无破损、接线端子完好，电路板无腐蚀、无维修焊接痕迹； 附件核对：安装卡扣齐全。
- 上机功能测试 搭建 DAPU100 仿真测试平台； 通电校验电源回路、状态指示灯； 模拟 PT100 温度信号、DI 开关输入； 测试继电器输出驱动回路； Modbus 通讯测试，验证数据上传； 连续通电 24 小时运行监测温升； 测试记录存档，可提供实拍检测资料。
- 电气参数测试 Fluke 115 万用表检测各通道回路； 500V 摇表绝缘测试，绝缘阻值＞10 MΩ； 校验继电器接点通断性能。
- 固件逻辑版本校验 登记控制器内置程序版本；接单前和客户现场在用版本比对，规避逻辑不兼容。
- 最终质检与包装 质检员复检签字确认；模块独立防静电袋密封；外层气泡膜缓冲纸箱；粘贴 QC 合格标签并标注检测日期
