产品深度介绍

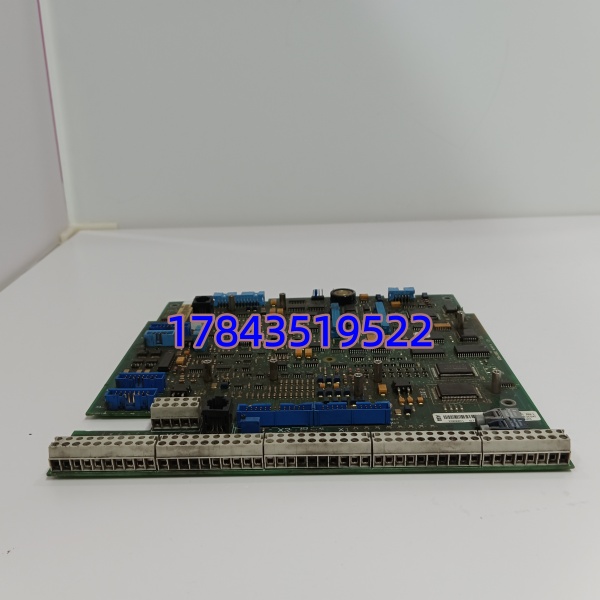

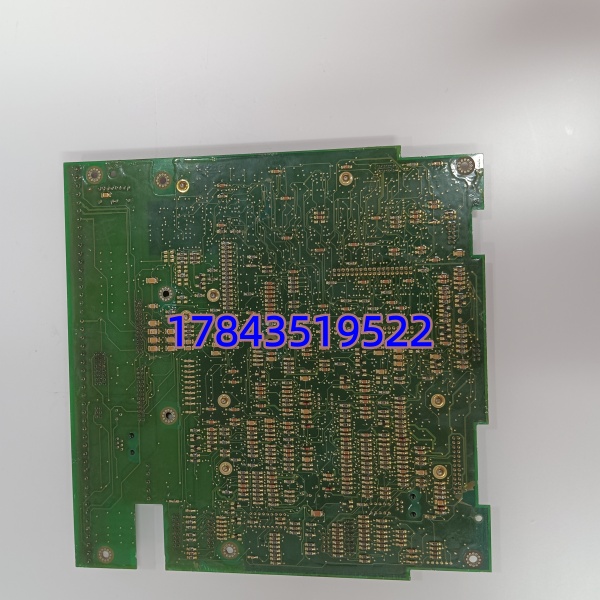

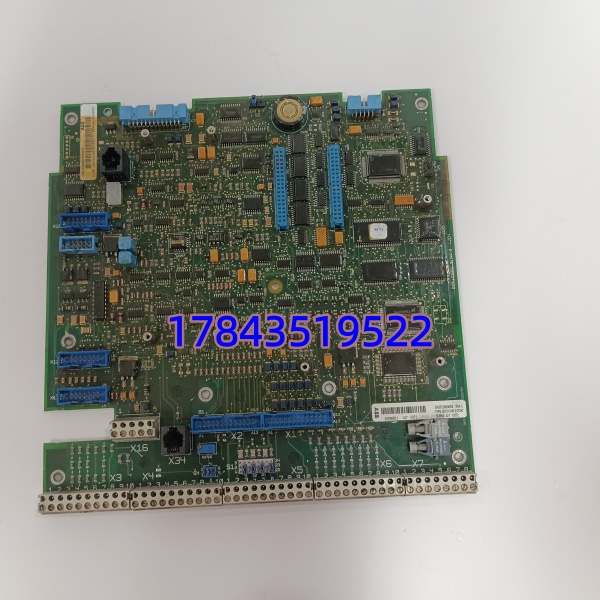

ABB SDCS-CON-2-COAAT（3ADT220090R2）是 ABB ACS800 系列变频器的核心主控板，属于 SDCS 传动控制系统的核心组件。作为变频器的 “大脑”，它集成高性能 DSP 处理器，负责执行电机控制算法、处理 I/O 信号及管理多协议通信。
该控制板支持直接转矩控制（DTC）与矢量控制（VC），适配异步 / 同步电机，广泛用于冶金轧机、矿山提升机、港口起重机等高精度传动场景。具备协议转换功能，可实现 ABB 专用 SDCS 协议与 Profibus、Modbus TCP 等标准协议的双向数据交互，适配异构系统集成。
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | SDCS-CON-2-COAAT（3ADT220090R2） |
| 适配变频器 | ABB ACS800/ACS880 系列 |
| 控制算法 | DTC（直接转矩控制）、矢量控制（VC）、V/F 控制 |
| 通信协议 | Profibus DP-V1、Modbus RTU/TCP、EtherNet/IP、SDCS |
| 供电电压 | 24V DC ±10% |
| 工作温度 | -20°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 250×200×20 mm |
| 重量 | 约 0.65 kg |
| 认证 | CE、ISO 9001 |
| 控制精度 | 转速控制 ±0.01%（矢量模式），转矩响应≤1ms |
质量检测流程
- 入库验收：核对原厂序列号与装箱单，检查外观无腐蚀、无维修痕迹
- 功能测试：在 ACS800 测试机架通电，测试 DTC 算法、通信握手（Profibus/Modbus）、I/O 信号全量程
- 电气检测：500V 摇表测绝缘电阻 > 10MΩ，耐压测试无击穿
- 固件验证：读取固件版本并备份，记录配置参数
- 包装出库：防静电袋密封，贴 QC 合格标签，配测试报告
技术避坑指南
1. 固件版本不匹配
- 风险：新板固件过新导致与旧变频器通讯超时
- 避坑：更换前读取原板固件版本，采购时明确版本范围；必要时联系供应商刷新固件
- 案例：现场更换后报 “Communication Timeout”，经查固件从 V2.8 升至 V3.1，协议不兼容，降级后恢复
2. DIP 开关配置错误
- 风险：地址 / 波特率错误导致通讯失败
- 避坑：更换前拍照记录开关位置，新板上机前严格复刻；总线终端电阻仅两端设为 ON
- 提醒：拍照！拍照！拍照！重要的事说三遍
3. 电源容量不足
- 风险：新板功耗大导致电源过载
- 避坑：变频器控制电源需留 20% 余量；多模块配置时核算总功耗
- 数据：单块 SDCS-CON-2 功耗约 8W，多 I/O 配置时需扩容
4. 静电击穿（ESD）
- 风险：冬季干燥环境操作未防护，模块烧毁
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 警示：见过工程师未做防护直接上手，通电后模块冒烟，损失超万元
