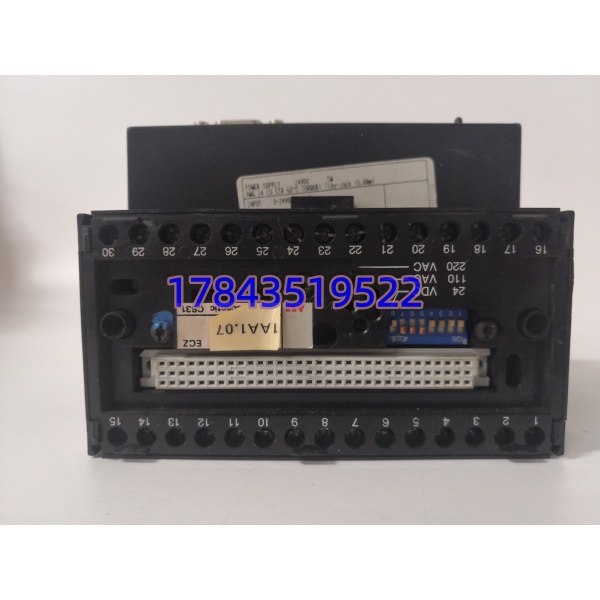

07KR31 FPR36000227R1202-S | ABB Advant 继电器输出模块
07KR31 FPR36000227R1202-S | ABB Advant 继电器输出模块 - 图片 2

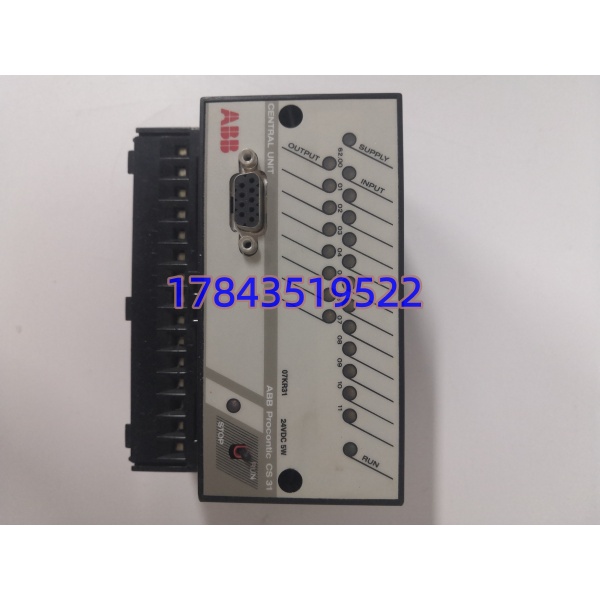

07KR31 FPR36000227R1202-S | ABB Advant 继电器输出模块 - 图片 3

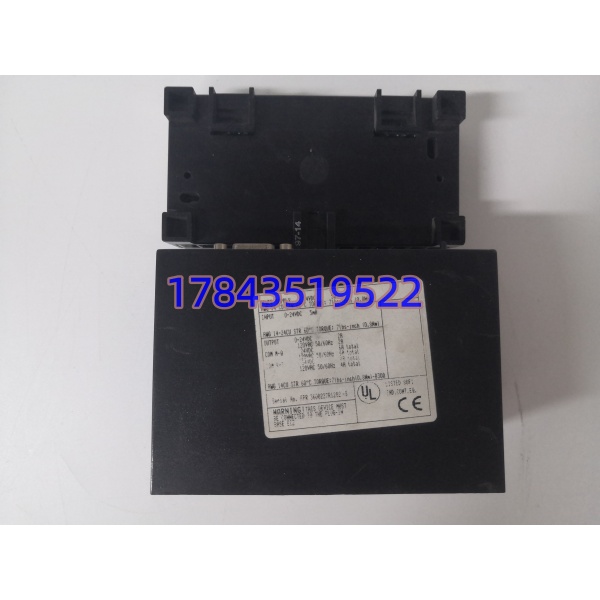

07KR31 FPR36000227R1202-S | ABB Advant 继电器输出模块 - 图片 4

07KR31 FPR36000227R1202-S | ABB Advant 继电器输出模块

原价为：¥6,545.00。当前价格为：¥4,565.00。

  • 订货型号 (Model): 07KR31，物料编码 FPR36000227R1202-S
  • 制造品牌 (Brand): ABB
  • 所属系列 (Series): Advant OCS Master 系统
  • 核心定位 (Core Function): 机柜离散开关量继电器输出，驱动现场电磁阀、指示灯
  • 供应成色: 全新原装 (New Surplus)，拒绝翻新、维修拆机件
  • 产品品类 (Type): 16 通道继电器输出模块
  • 关键规格 (Key Specs): 16 路独立继电器触点、触点耐压 250 VAC、单路最大 5 A 阻性负载
我要购买
分类：

描述

关键技术规格

  • 通道数量：16 路隔离继电器输出
  • 触点类型：单刀单掷常开触点
  • 触点额定电压：250 VAC / 125 VDC
  • 单通道负载电流：阻性 5 A，感性 2 A
  • 背板供电：24 VDC，整机功耗 12 W
  • 绝缘耐压：触点与背板回路 500 VAC 1 分钟无击穿
  • 工作环境温度：0 ℃ ~ +55 ℃
  • 存储温度：-40 ℃ ~ +70 ℃
  • 防护等级：IP20（仅适用于电控柜内安装）
  • 背板总线：Advant FieldBus 专用背板接口
  • 机械寿命：10,000,000 次无负载通断
  • 电气寿命：100,000 次额定负载通断

产品深度介绍

32 位背板总线、16 路完全隔离触点、触点耐压最高 250 VAC，三项硬性指标直接决定 07KR31 FPR36000227R1202-S 在老旧 Advant OCS 控制系统里不可替代的地位。这款模块是 ABB 早年 Advant 平台配套的标准开关量输出卡，专门针对冶金、造纸生产线内大量电磁阀、现场指示灯、小型接触器驱动场景设计。区别于晶体管输出卡，继电器触点可直接驱动交流负载，无需额外中间继电器，能减少柜内布线数量，单台机柜可节省近 20% 端子空间。同系列晶体管输出模块无法承载交流大功率负载，而 07KR31 单通道 5 A 阻性负载能力可直接驱动常规气动阀门线圈；但也要客观说明短板，继电器存在机械动作延时，不适合毫秒级高速脉冲输出场景，高频动作点位建议搭配晶体管模块混用。



兼容性与替代选型清单

  1. 07KR31 FPR36000227R1202-S → 07KR32：⚠️ 需适配调整说明：硬件背板接口完全通用，07KR32 触点电流提升至 8 A，需在控制程序内修改通道负载参数，无需更换底座。
  2. 07KR31 FPR36000227R1202-S → 07KT97：❌ 绝对不兼容说明：07KT97 为晶体管输出模块，背板总线协议不同，直接上机无法识别背板。
  3. 07KR31 FPR36000227R1202-S → AO810：❌ 绝对不兼容说明：AO810 属于 AC800M 系列，和 Advant OCS 背板、软件组态完全割裂，不能混用机架。⚠️ 常见选型误区：07KR31 与 07KR30 外观尺寸一致，但 07KR30 仅 8 通道，直接替换会丢失后半段 8 路输出点位，改造时极易出现现场设备无动作故障。

快速结论与决策建议

  1. 现有 Advant OCS 老系统扩容、备件替换，优先选 07KR31 原装库存，无需改动程序与底座。
  2. 现场点位以交流电磁阀、指示灯为主，选用该继电器模块可省去中间继电器，降低布线成本。
  3. 点位动作频率每分钟超过 30 次，不建议长期使用，机械触点损耗速度会大幅上升。
  4. 新项目全新搭建控制系统，不推荐采购停产老型号，可升级 AC800M 系列 DO 卡长期维护更省心。
