描述
产品深度介绍
ABB 07AC91（GJR5252300R0101）是 ABB AC31 系列的高性能模拟量输入输出模块，作为 CS31 系统总线上的远程 I/O 站，专为工业过程控制设计。它负责采集现场传感器（温度、压力、流量）的模拟信号，并将控制器的数字指令转换为模拟信号输出至执行器（调节阀、变频器）。
模块采用12 位 + 符号高精度转换芯片，支持电压（±10V）与电流（0/4…20mA）信号，适配绝大多数工业仪表。具备通道隔离、浪涌保护、故障诊断功能，抗干扰能力强，适配电厂、冶金、化工、水处理等强干扰、连续运行工况。标准 DIN 导轨安装，可与 AC31 系列控制器（如 07KT97、07KR91）无缝配合，构建分布式控制系统。

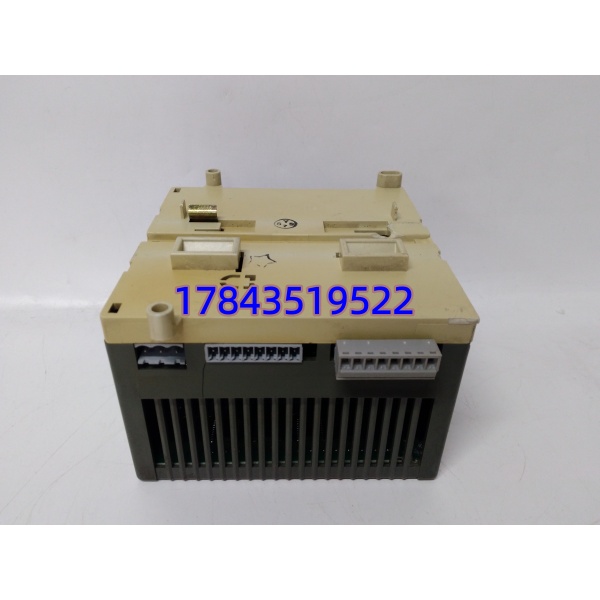

ABB 07AC91 GJR5252300R0101
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 07AC91 / GJR5252300R0101 |
| 系列 | ABB Advant Controller 31 (AC31) |
| 通道配置 | 8 路模拟输入（AI）+ 8 路模拟输出（AO） |
| 信号类型 | AI：±10V、0…20mA、4…20mA；AO：±10V、0…20mA |
| 分辨率 | 12 位 + 符号位（4096 级） |
| 精度 | 满量程 ±0.1%（25℃） |
| 电源 | 24V DC ±10%，功耗≤5W |
| 通讯 | CS31 系统总线（ABB 专有协议） |
| 工作温度 | 0°C ~ +55°C（运行）；-25°C ~ +75°C（存储） |
| 防护等级 | IP20（防尘，防手指接触） |
| 安装方式 | 35mm 标准 DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 120mm × 140mm × 85mm |
| 重量 | 约 0.81kg |

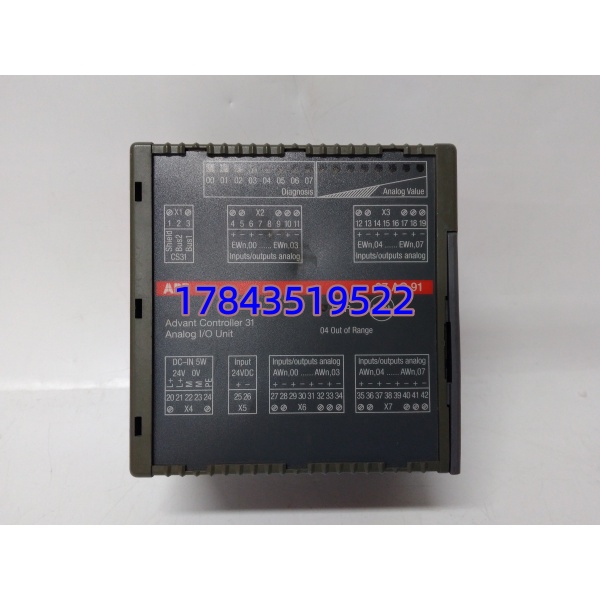

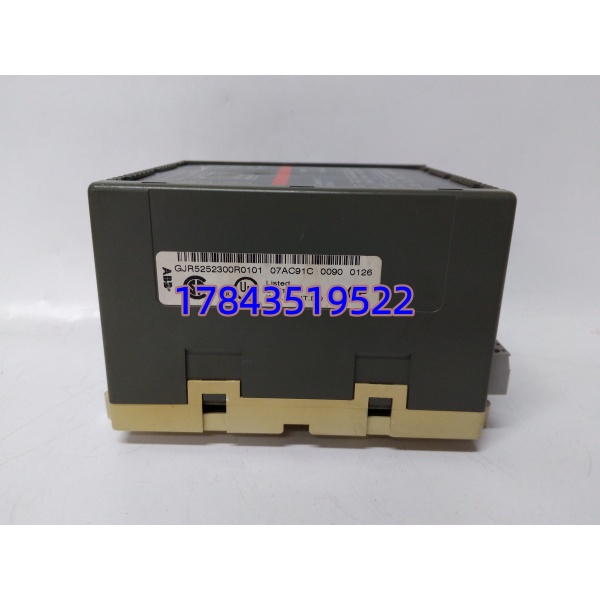

ABB 07AC91 GJR5252300R0101
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 停机并切断 24V DC 控制电源，执行挂牌上锁（LOTO）
- 佩戴防静电手环，在防静电垫上操作，防止静电损坏模块
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照存档）
阶段二：旧模块拆卸（10 分钟）
- 拍摄旧模块接线照片，对每根线缆编号标记
- 断开 24V 电源端子、CS31 通讯总线端子及所有模拟量 I/O 端子
- 向下按压 DIN 导轨卡扣，平稳取出模块
- 清理导轨与插槽粉尘，检查有无氧化或异物
阶段三：新模块安装（12 分钟）
- 核对型号：确认新模块为 07AC91 / GJR5252300R0101
- 安装导轨：将模块顶部卡入 DIN 导轨，下压底部卡扣固定
- 接线（按标记复原）：
- 电源：24V DC → L+，0V → M
- 通讯：CS31 总线 A/B 线对应端子
- 模拟输入：传感器信号（±10V/4…20mA）接入 AI1~AI8
- 模拟输出：执行器（调节阀 / 变频器）接入 AO1~AO8
- 紧固端子，整理线束，避免挤压与高温干扰
阶段四：上电与配置测试（15 分钟）
- 上电前检查：接线无误、无短路、模块固定牢固
- 通电：合上 24V 电源，观察 LED 指示灯
- PWR：常亮（电源正常）
- COM：闪烁（CS31 通讯正常）
- ERR：熄灭（无故障）
- 系统配置：通过 AC31 控制器编程软件（如 Control Builder）
- 扫描 CS31 总线，识别新模块地址
- 配置通道类型（电压 / 电流）与量程
- 下载配置并重启控制器
- 信号测试：
- AI：输入标准信号（如 4mA、20mA），检查显示值精准
- AO：输出设定值（如 50%），测量端子电压 / 电流正确
- 记录：更新维护日志，登记序列号与配置参数
常见问题解答（FAQ）
Q1：07AC91 在 AC31 系统中作用是什么？
A：它是远程模拟量 I/O 模块，在 总线上作为从站，采集现场模拟信号并输出控制信号，扩展控制器的 I/O 能力，实现对温度、压力、流量、液位等过程变量的闭环控制。
Q2：模块通道可以混用电压和电流信号吗？
A：可以，每通道独立配置。通过软件设置每个 AI/AO 通道为电压（±10V）或电流（0/4…20mA），无需硬件跳线，灵活适配不同传感器 / 执行器。
Q3：与旧款模块（如 07AC90）能直接替换吗？
A：硬件兼容，软件需配置。07AC91 是 07AC90 的升级款，引脚与安装尺寸完全一致，可直接原位替换。替换后需在编程软件中更新模块型号并下载配置，旧程序逻辑无需修改。
Q4：模拟量信号波动大、不稳定，如何解决？
A：优先排查 3 点：
- 接线：屏蔽层单端接地（控制柜侧），避免双端接地形成环流；电流信号用两线制，电压信号用屏蔽双绞线
- 配置：软件中开启数字滤波（均值滤波，2~5 次），抑制高频干扰
- 环境：远离变频器、接触器等强电磁源，线缆与动力电缆分槽敷设
Q5：质保与售后政策？
A：提供12 个月原厂质保，覆盖非人为硬件故障与出厂缺陷。
- 质保期内：免费更换新品，承担往返运费
- 售后支持：远程协助模块配置、软件调试、信号故障排查
- 人为损坏（静电击穿、错接高压、进水、私自拆解）不在质保范围内，可提供维修服务。
